双工位编码器转速校验测试装置

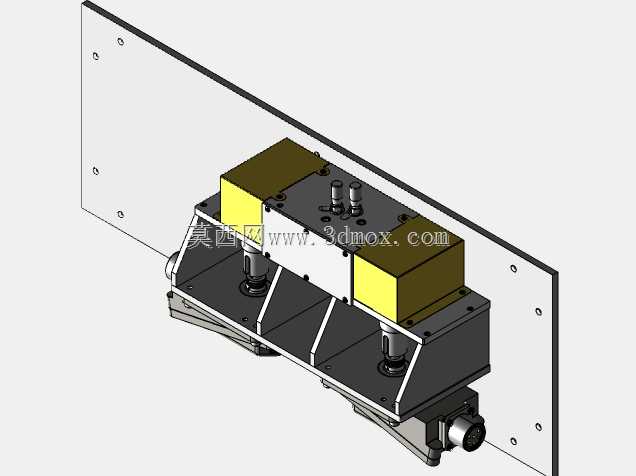

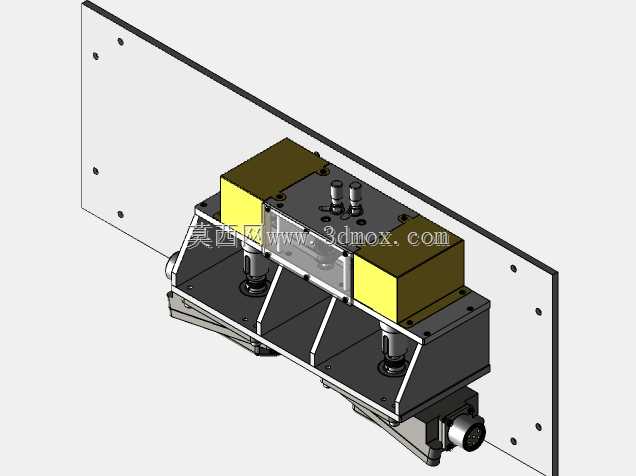

　　在工业传感部件的入厂校验、产线返修检测环节，编码器的输出一致性校验一直是容易被忽略但直接影响运动控制精度的关键步骤，这套双工位测试装置正是针对同规格编码器转速同步性比对场景设计的专用检测结构。整套装置以整块铣削加工的安装底板作为承载基准，底板上预留的阵列安装孔可直接固定在标准检测工作台面上，无需额外制作转接支架，安装边界适配多数工业检测工位的台架尺寸，整体结构紧凑，不会占用过多操作空间。装置主体采用分隔式双腔布局，两个独立的安装腔室分别用于固定待比对的编码器，腔室内部设置同轴传动连接结构，可保证两个待检编码器的输入转速完全一致，从机械结构根源消除转速差带来的检测误差，避免单轴串联安装带来的同轴度累积偏差。

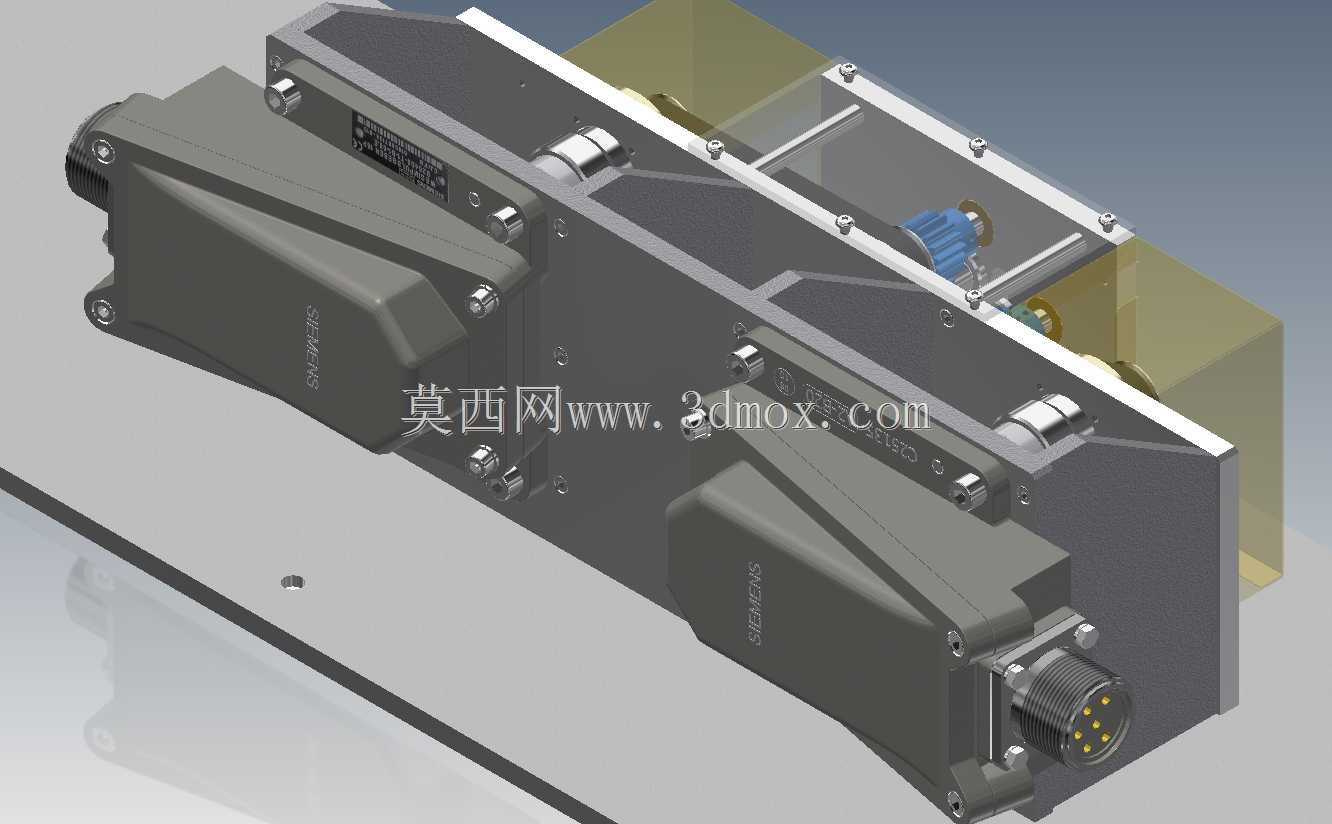

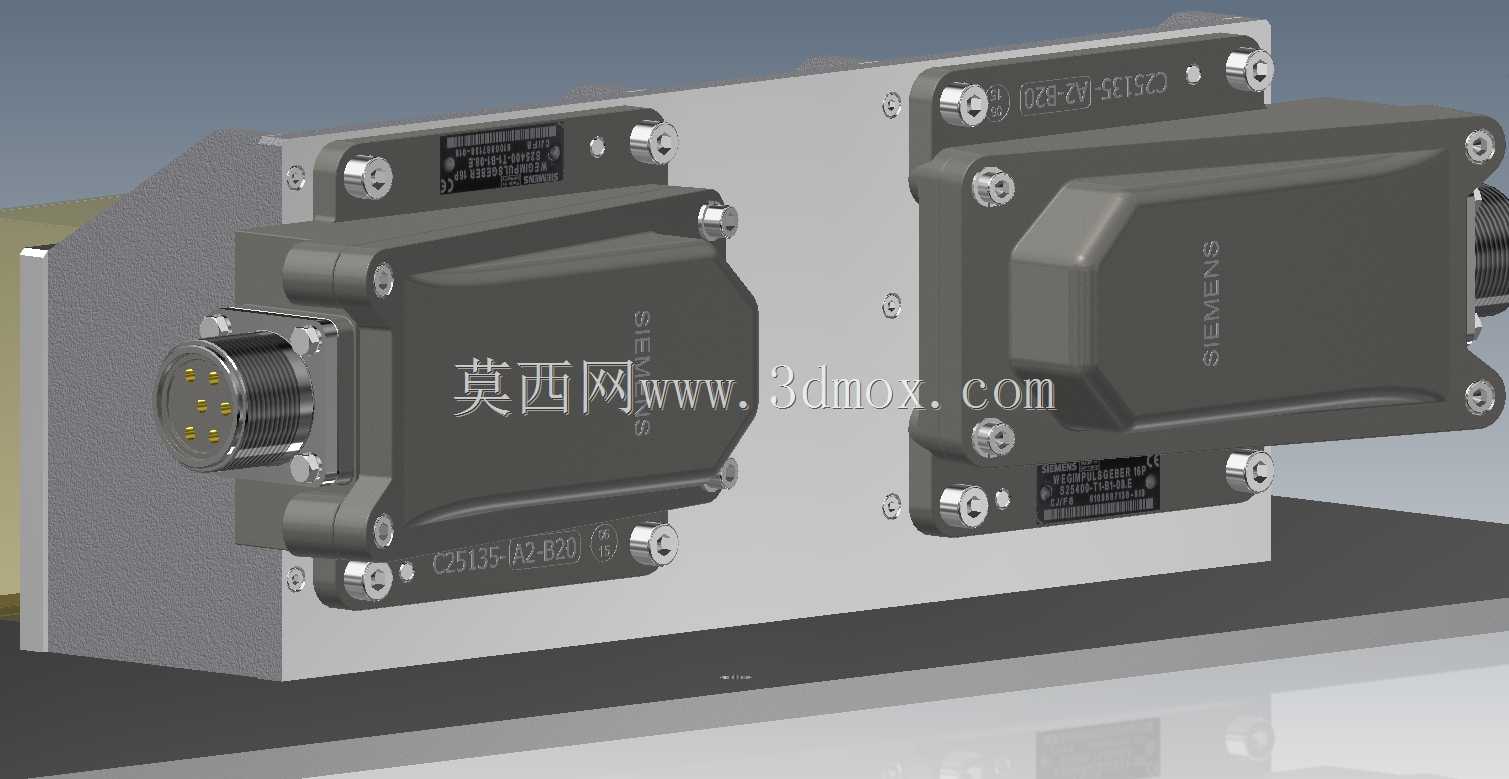

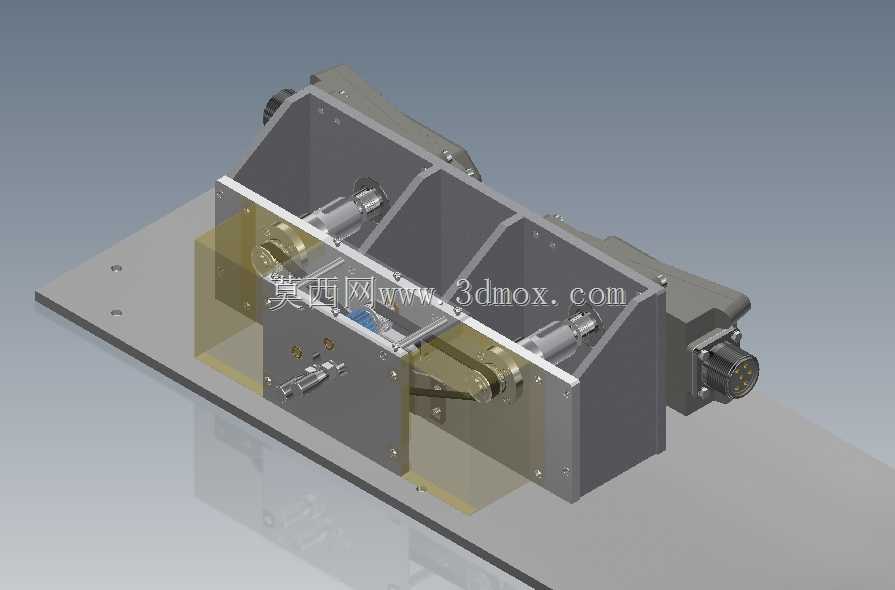

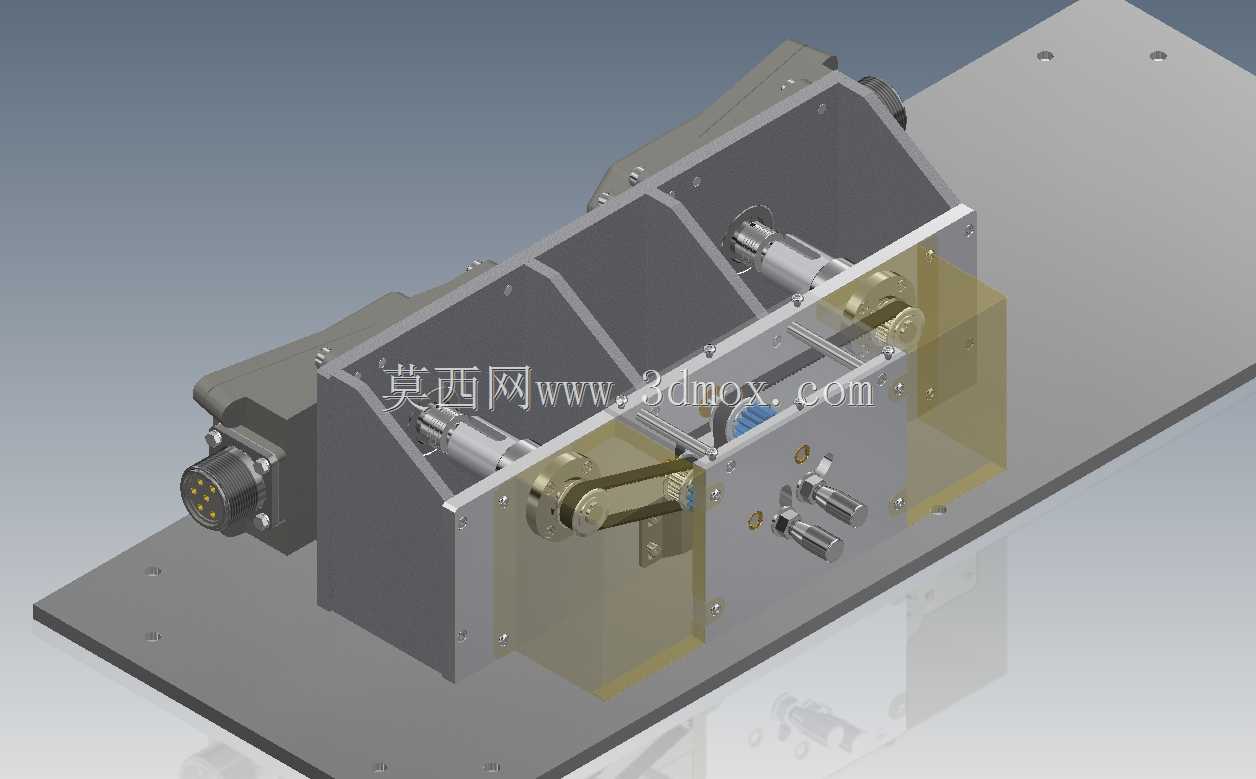

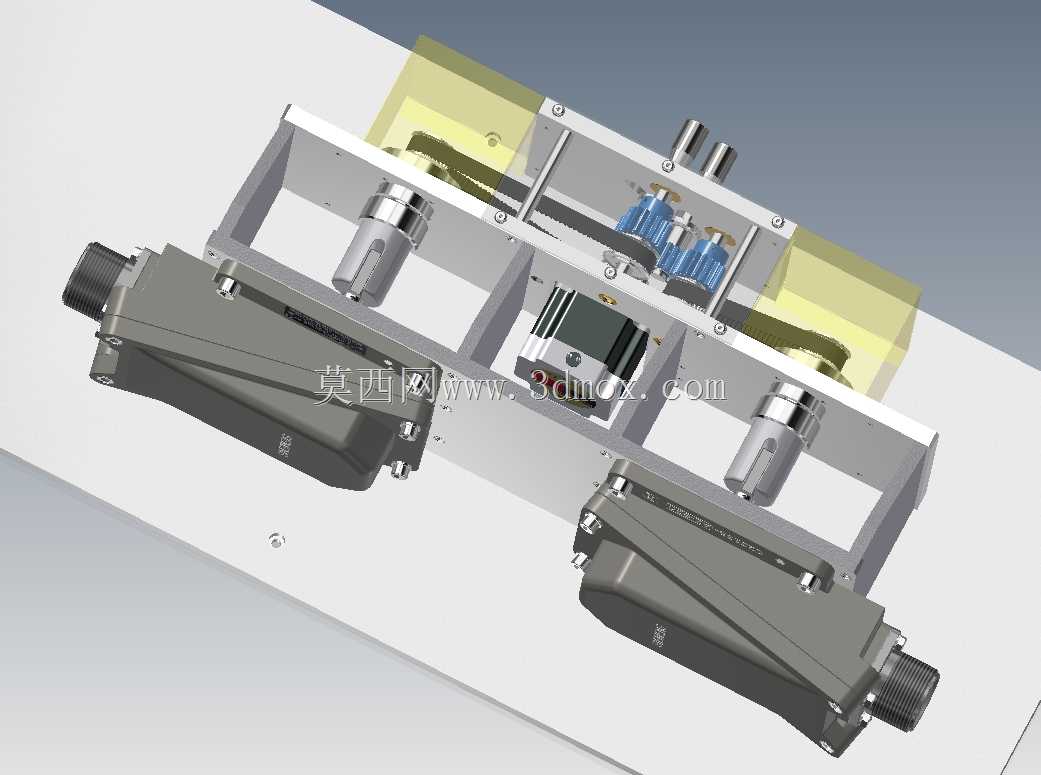

　　传动链路采用刚性联轴器搭配精密轴承座的组合，输入端预留标准快接接口，可直接连接伺服驱动单元输出恒定转速，也可搭配手摇输入组件完成低速静态校验，适配不同检测场景的转速输入需求。腔室外侧设置透明防护挡板，既可以观察内部传动部件的运行状态，也能防止高速运转时连接件松脱飞出，兼顾检测过程的安全性与可视性。装置侧面预留的航插接口可直接对接编码器信号采集线缆，无需在检测时反复拆装走线，减少检测前的准备耗时。设计过程中特意将两个编码器的安装位设置为完全对称结构，安装基准面一次装夹加工完成，保证两个待检件的安装同轴度、轴向压紧力完全一致，排除安装差异带来的输出信号偏差。装置的安装座设置了可微调的压块结构，可适配不同外径规格的轴型编码器，

　　无需更换定制夹具就能完成多型号产品的检测，提升了装置的通用适配能力。在实际使用中，检测人员可将两个同型号编码器分别装入两侧腔室，锁紧压块后连接信号采集线路，输入设定转速后即可同步采集两个编码器的输出脉冲数据，直接比对同转速下的输出值偏差，快速判断编码器的性能一致性，相比单工位逐个检测的方式，检测效率提升一倍以上，同时也避免了单工位检测时转速输入波动带来的比对误差。整套结构没有冗余的复杂部件，所有传动部件均采用标准件组合，后期维护更换成本低，适合车间检测工位长期高频使用。
