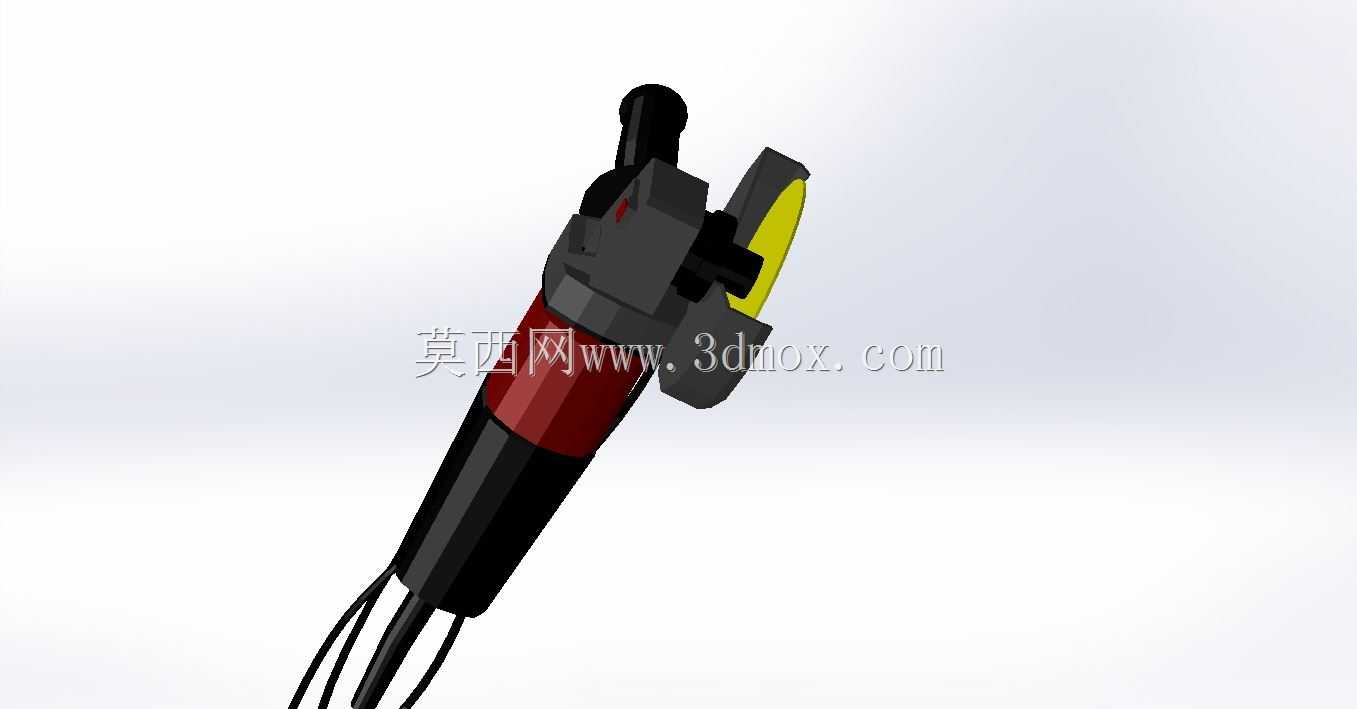

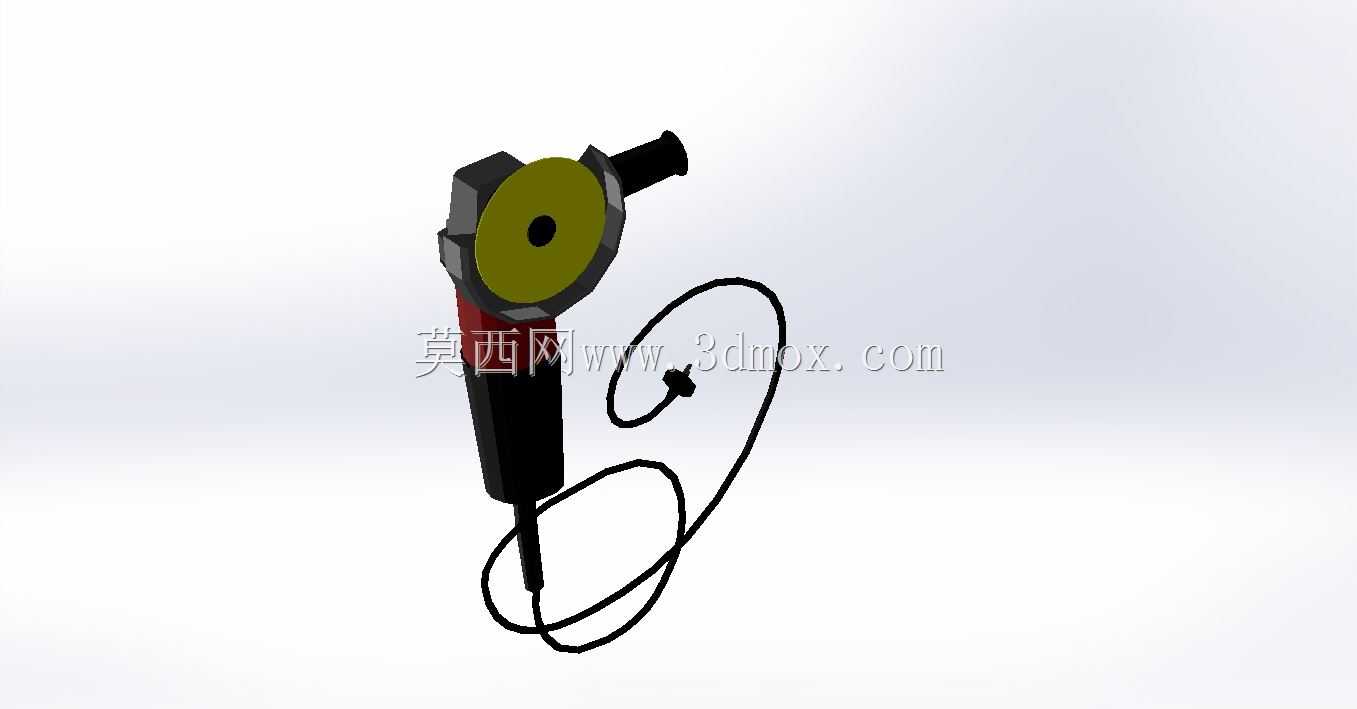

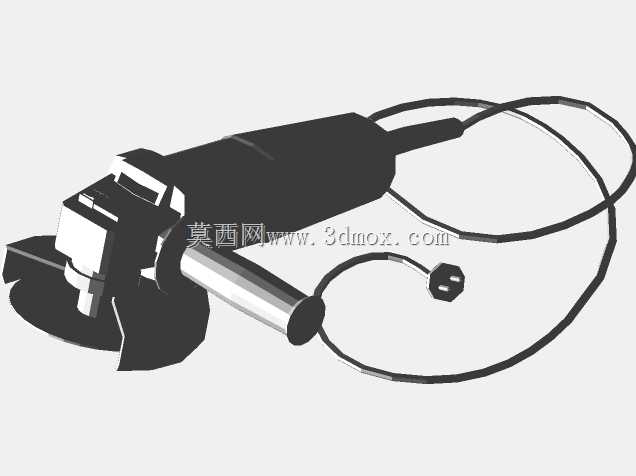

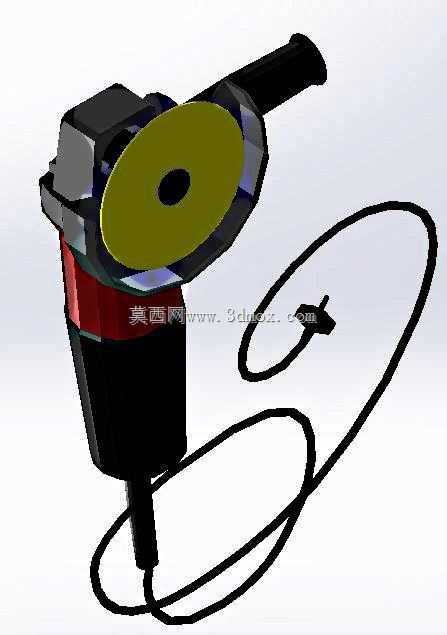

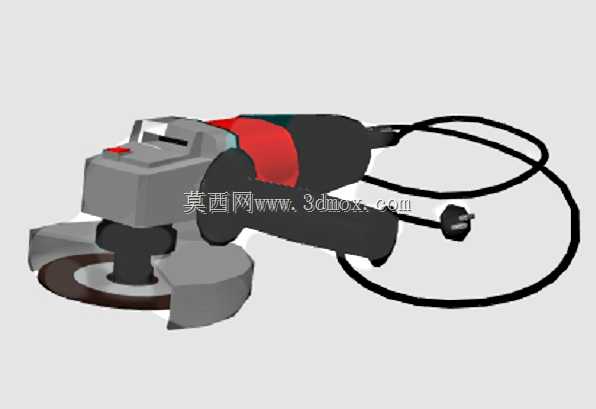

手持角向研磨机结构三维数模设计

　　这款手持角向研磨机的三维结构设计，完全围绕现场作业的实际操作需求展开，建模过程中优先还原了设备在各类加工场景下的使用逻辑，没有做多余的装饰性结构。从应用场景来看，这类设备覆盖了金属构件粗磨、焊缝余高打磨、瓷砖裁切、混凝土基面找平、旧漆面锈迹清除、薄壁管材切割等多类作业，不管是五金加工车间的批量工件修磨，还是装修现场的建材裁切，或是设备维保环节的锈蚀构件处理，都能适配对应的作业需求。设计时首先考虑的是手持操作的人机边界，整机握持段的直径控制在适合成年男性单手握持的范围，辅助侧手柄的安装位置预留了多角度调节的接口，作业人员可以根据切割、打磨的不同发力方向调整手柄角度，降低长时间操作的疲劳感。机身的动力段与磨头工作段呈90度夹角布局，

　　这种结构能让磨片的切削力方向与握持手臂的施力方向形成合理的力矩配比，避免作业时反冲力直接传导到腕部造成操作失控。磨片防护罩的结构做了可调式设计，建模时预留了卡位旋转的间隙，作业人员可以根据加工位置的遮挡情况，调整防护罩的遮挡角度，既保证磨屑飞溅方向始终避开操作人员，又不会干涉加工面的接触。机身尾部的电源线出线位置做了防弯折的结构加强，模拟了现场作业中频繁拖拽、弯折电源线的使用工况，避免线芯在根部断裂的常见故障。从安装边界来看，磨片的安装轴径匹配通用型100mm角磨片的标准安装尺寸，用户可以直接替换市售的同规格打磨片、切割片、抛光片，不需要额外做转接结构。机身内部的电机安装位、传动齿轮组的配合间隙都按照实际装配公差做了预留，

　　开关按键的位置设置在握持段的食指可控范围，作业时不需要大幅度移动手部就能完成设备启停操作。整机的重心落在握持位置的靠前区域，打磨施压时不需要额外施加过大的下压力，靠设备自重就能贴合加工面，减少操作时的力量消耗。散热风道的设计沿着电机外壳的轴向分布，进风口设置在机身尾部远离磨屑飞溅的一侧，出风口朝向磨头方向，既能保证电机连续作业时的散热效率，又能避免打磨产生的粉尘被吸入电机内部造成绕组磨损。建模过程中对所有配合面都做了止口结构的还原，比如机壳的上下合盖位置、齿轮箱与电机段的连接位置，都预留了密封槽的安装空间，适配现场多粉尘作业环境下的密封需求，减少粉尘进入设备内部造成的零件磨损。
