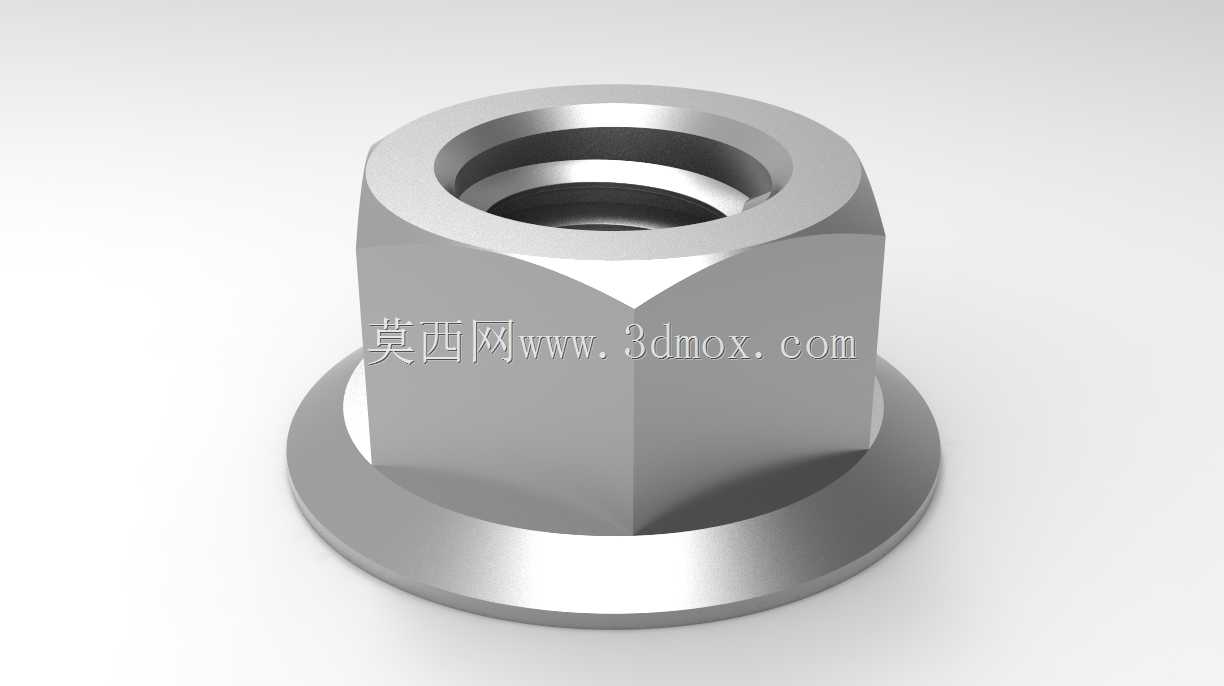

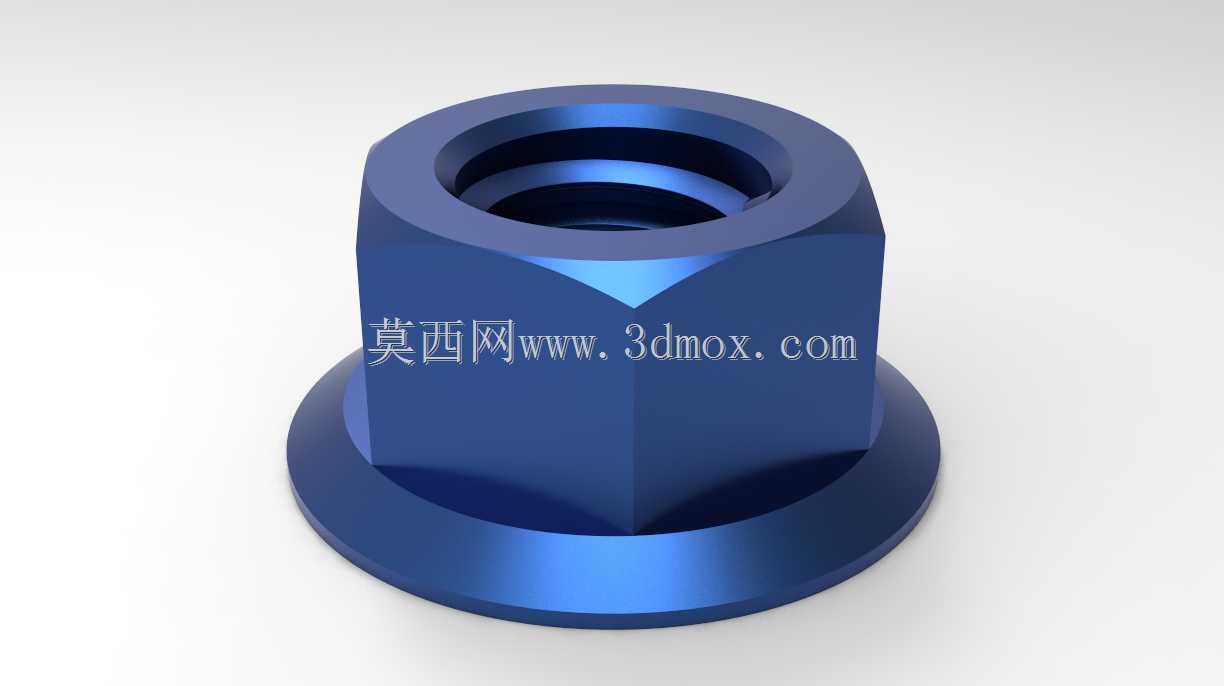

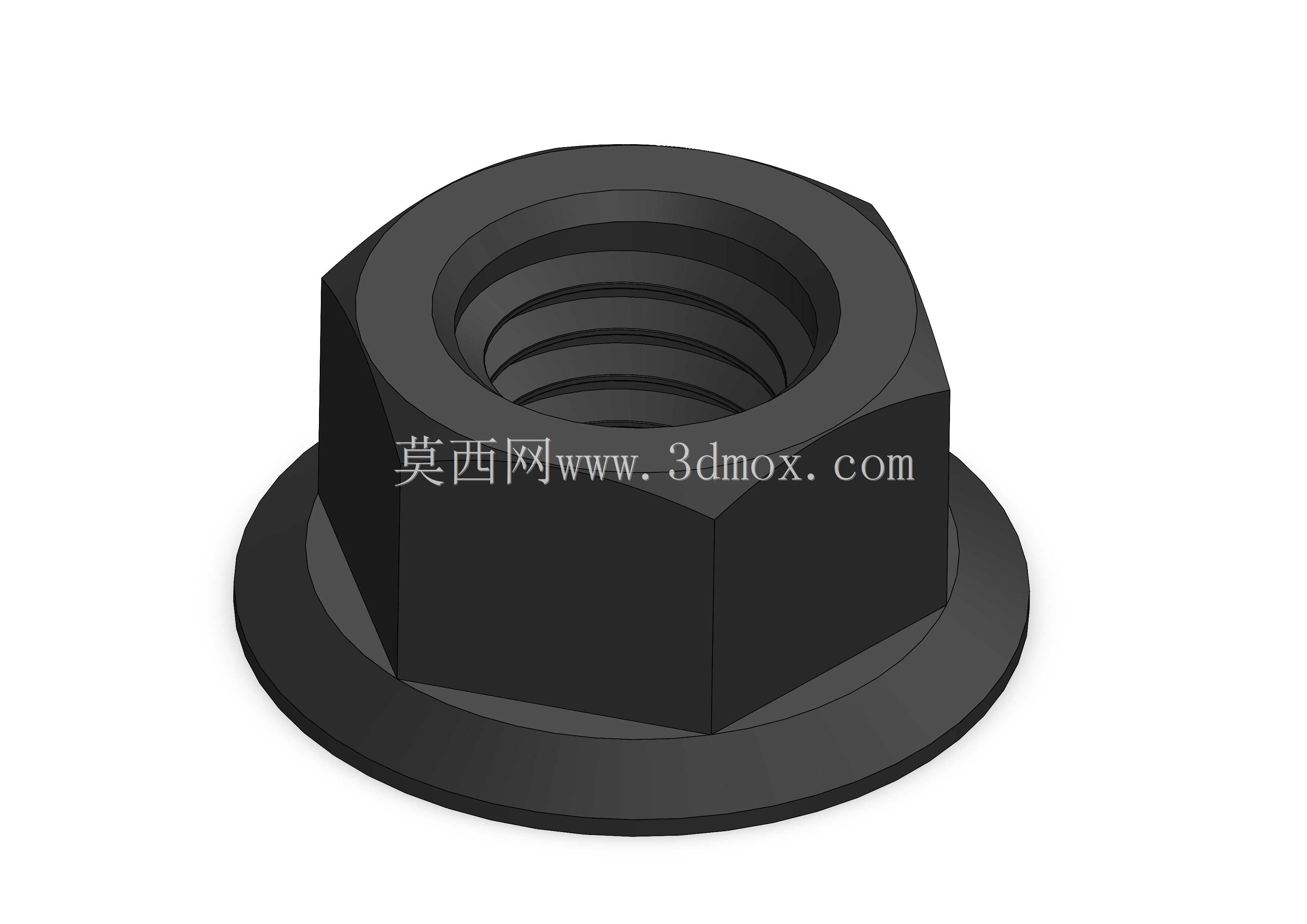

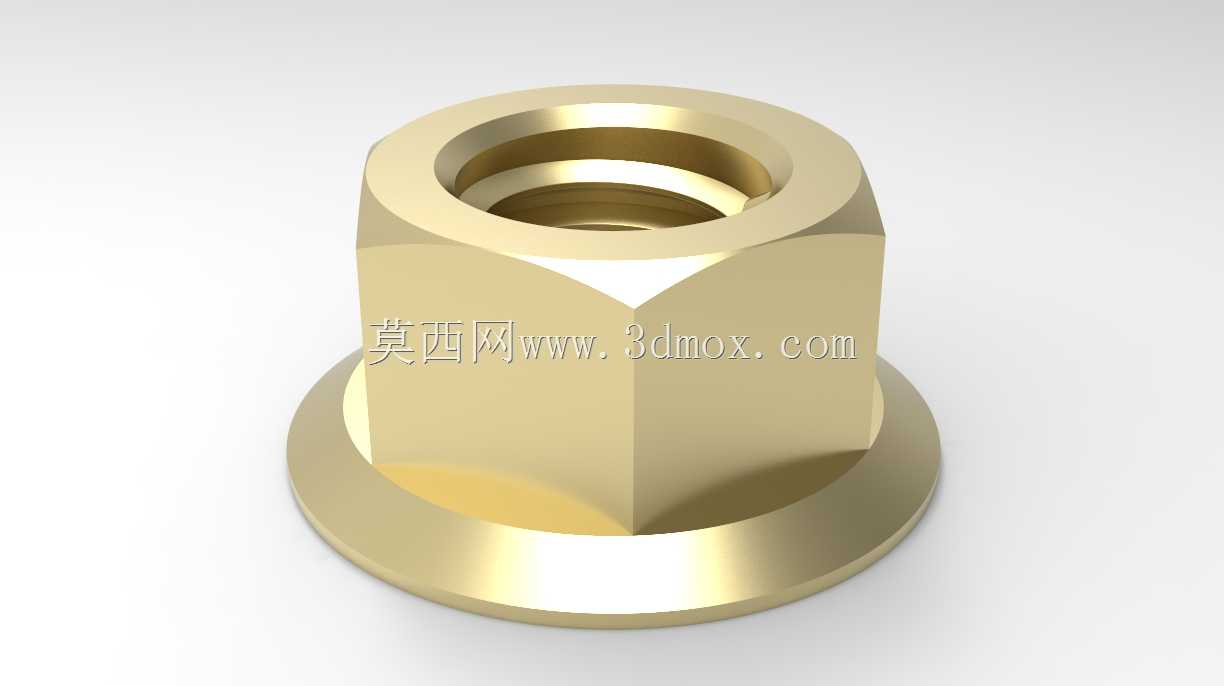

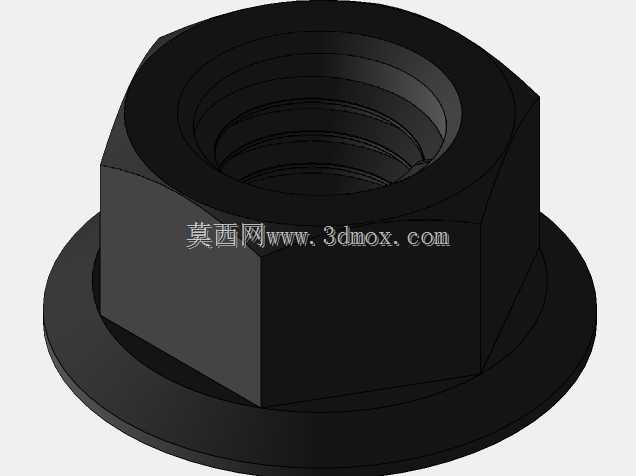

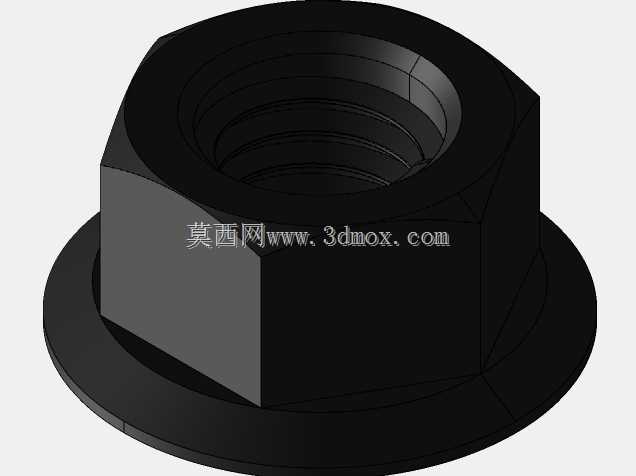

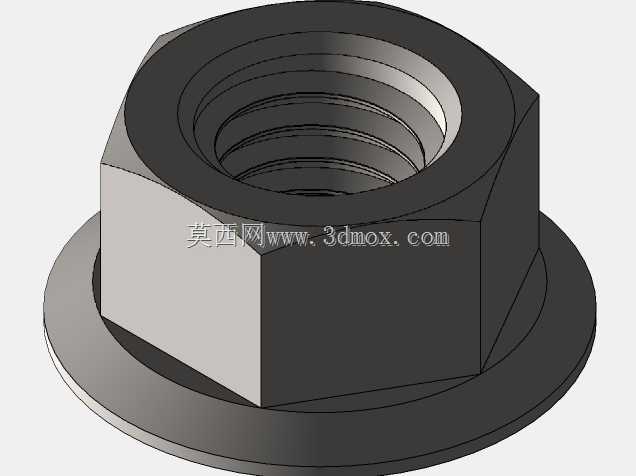

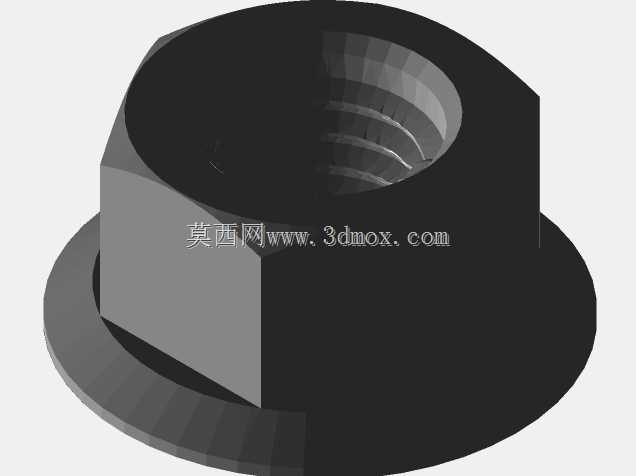

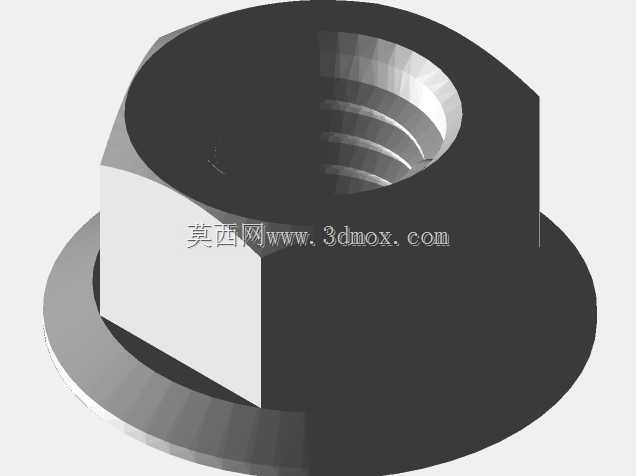

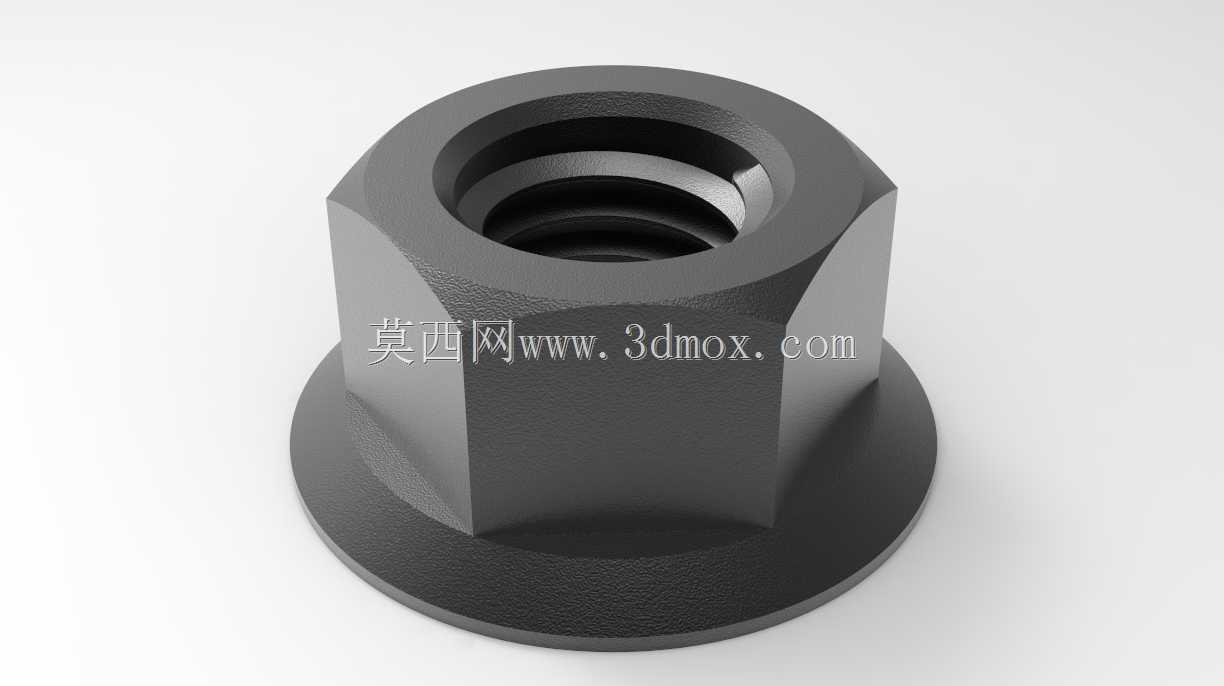

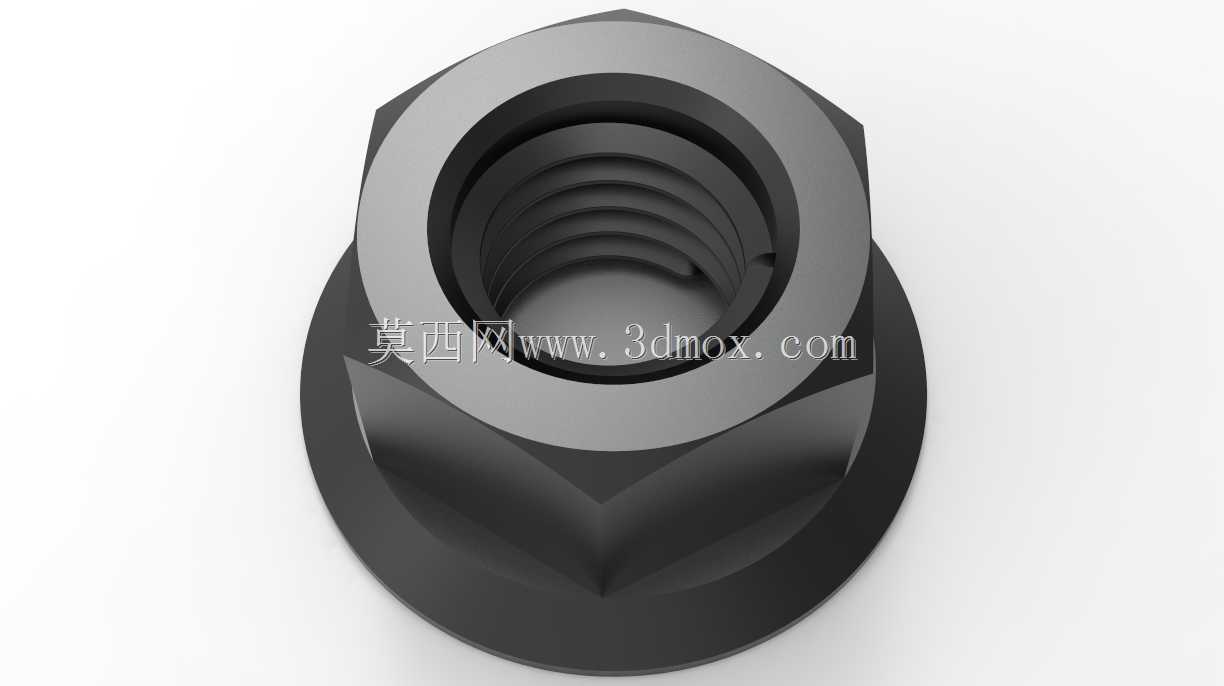

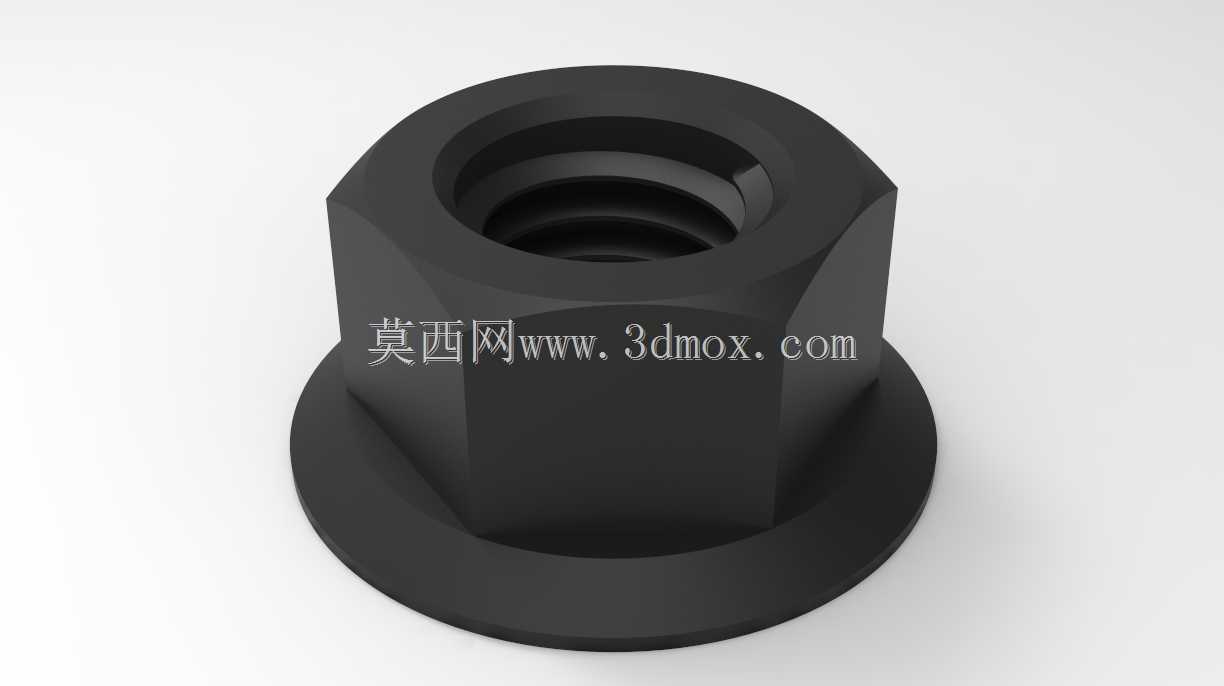

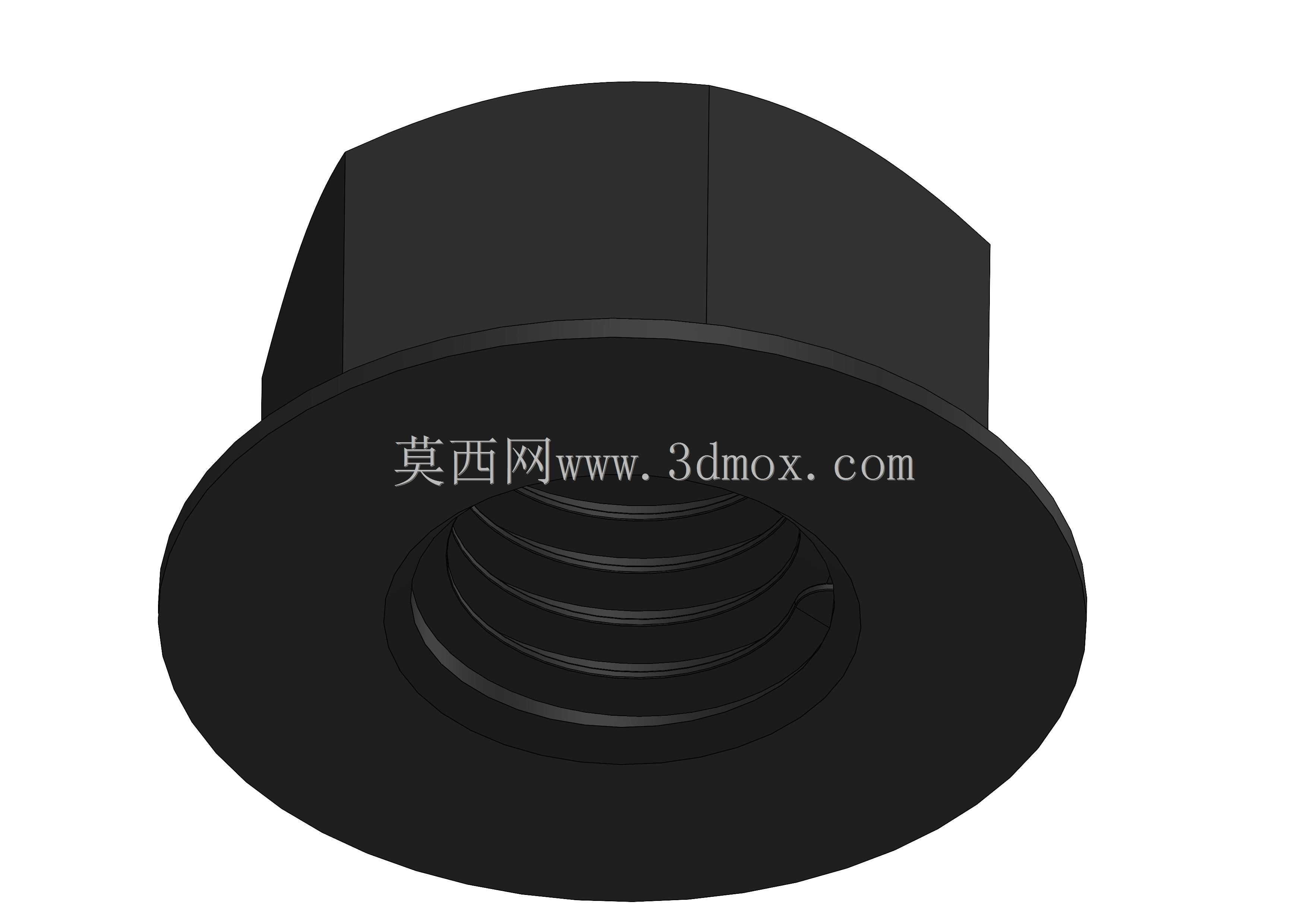

带法兰面M8六角锁紧螺母结构设计

　　在各类机械设备的装配环节中，法兰面螺母是应用频次极高的紧固类零件，这款M8规格的法兰螺母，主要适配公称直径8mm的外螺纹连接件，常见于自动化生产线机架拼装、汽车底盘附属件固定、机床外防护安装、低压电气柜柜体连接等场景，相比普通六角螺母，其自带的一体式法兰盘能大幅增大与被连接件的接触承压面积，避免拧紧过程中螺母端面压伤较软材质的工件表面，比如铝型材机架、薄钢板护罩这类基材强度不高的连接部位，用法兰螺母无需额外加装平垫圈，能减少装配环节的零件清点工作量，提升流水线装配效率。

　　从结构设计层面看，这款螺母的六角头部采用标准对边尺寸设计，可适配常规开口扳手、套筒、棘轮扳手等通用拧紧工具，无需定制专用工装，现场装配的适配性极强。法兰盘与六角头部的衔接处做了平滑过渡处理，没有尖锐的应力集中棱角，既避免热处理环节出现开裂风险，也能在拧紧受力时让载荷均匀分散到法兰整个端面，不会出现局部应力过大导致的法兰变形问题。螺纹部分除了满足基础的旋合传动要求，其余外形尺寸均按照接近精确的工程尺寸设计，能直接用于装配干涉校验、工装夹具设计的三维布局环节，设计人员在做整机装配仿真时，可直接调用该模型验证螺母与周边零件的间隙，避免实际装配时出现扳手空间不足、螺母与相邻结构件干涉的问题。

　　实际选型使用时需要注意，这款螺母的法兰盘外径有明确的安装边界要求，对应的被连接件安装孔直径不能超过法兰盘的有效覆盖范围，否则会失去法兰面的承压分散作用，同时安装面需要保证基本平整，若焊接面存在较大焊瘤或凸起，会导致法兰面无法完全贴合，紧固后容易出现预紧力不足、受振动后松脱的问题。在有防松要求的振动工况场景下，还可搭配对应规格的全金属锁紧垫圈或螺纹胶使用，法兰面的存在能让防松元件的受力更均匀，不会出现垫圈压溃变形的情况。做三维建模练习时，这款零件也是非常适合初学者的入门案例，可通过拉伸、旋转、倒角、螺纹扫描等基础特征完成全参数化建模，建模过程中能清晰掌握紧固件的尺寸标注逻辑、工艺倒角的设计原则，理解零件结构与加工工艺、装配要求之间的对应关系，避免出现脱离实际生产的不合理结构设计。
