带PVC螺纹接口的内联模块化过滤装置

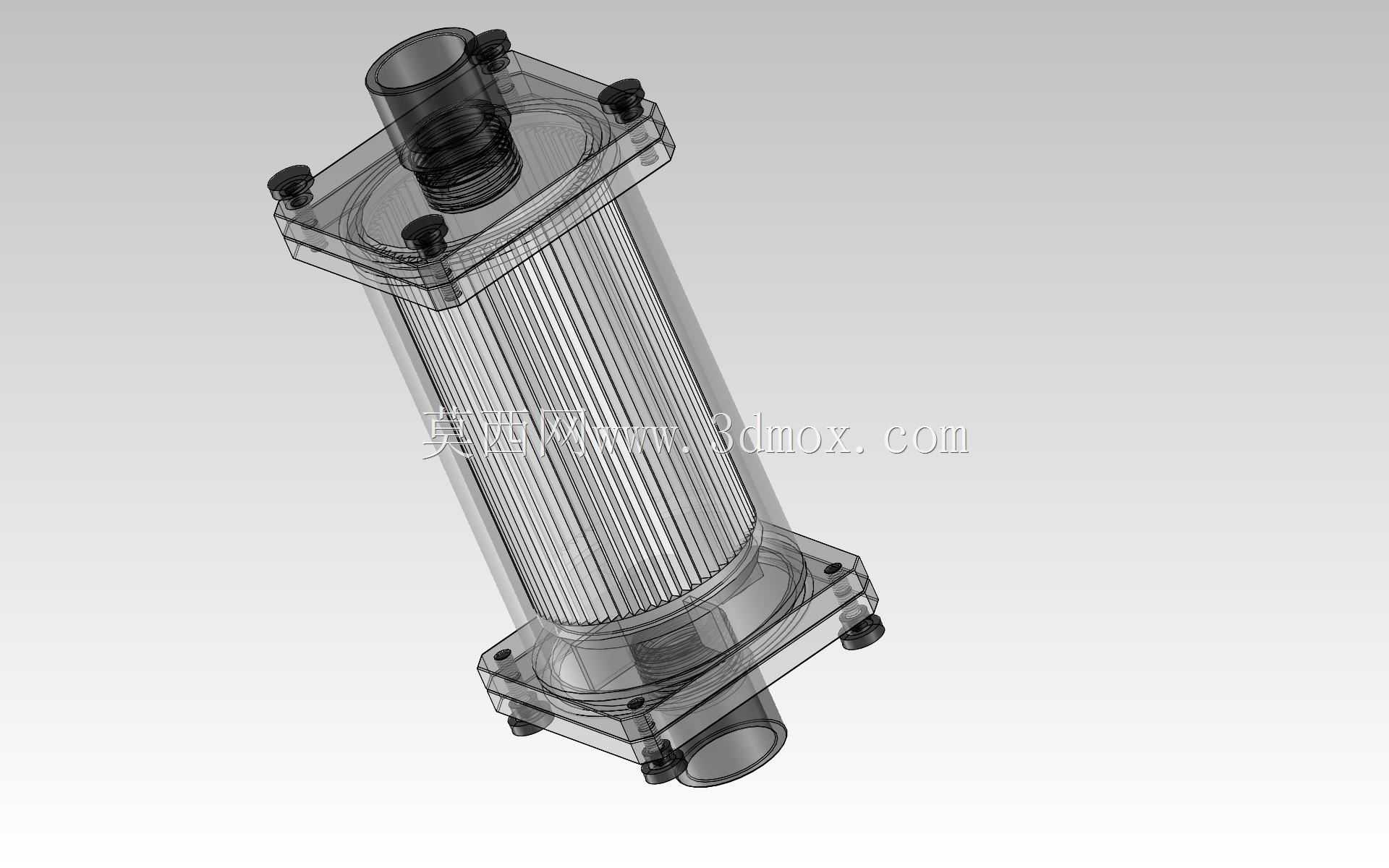

　　在中小型流体输送管路的改造与配套项目里，这类内联结构的过滤装置往往是兼顾安装便捷性与过滤效率的优选方案，不同于传统需要额外加装旁路、预留大操作空间的过滤设备，它采用直通式的内联布局，可直接串接在PVC材质的流体管路中，不需要对原有管线做大幅度的走向调整，尤其适配民用供水、小型化工循环管路、水产养殖水循环系统这类对安装空间有严格限制的场景。从结构设计逻辑来看，整个装置采用上下对称的法兰锁紧结构，透明丙烯酸材质的阀体外壳可以让运维人员直接观察内部滤芯的污堵状态，不需要拆解设备就能判断是否需要更换滤芯，大幅降低日常巡检的工作量。上下两端的接口采用标准PVC外螺纹设计，可直接匹配市面上通用的PVC内螺纹直接头、活接头，

　　安装时不需要定制特殊转接头，普通管工使用常规管钳、生料带就能完成装配，单台设备的现场安装时间可控制在十五分钟以内。设备的核心过滤腔采用等径直筒结构，内部可适配不同精度的折叠滤芯、网式滤芯，滤芯通过上下两端的定位台阶实现同轴固定，流体从下端接口进入腔体后，会均匀穿过滤芯侧壁，杂质被截留在滤芯内侧，过滤后的流体从上端接口流出，这种流向设计可以让杂质自然沉降在腔体底部，不会因为流体冲击持续附着在滤芯表面，有效延长滤芯的单次使用寿命。上下法兰的四个角位采用对称分布的螺栓锁紧结构，螺栓采用标准外六角塑料或不锈钢紧固件，拆解时只需要对角松开螺栓，就能将上下阀体与中间滤芯段分离，更换滤芯后重新对角锁紧即可，不需要复杂的对位调整，

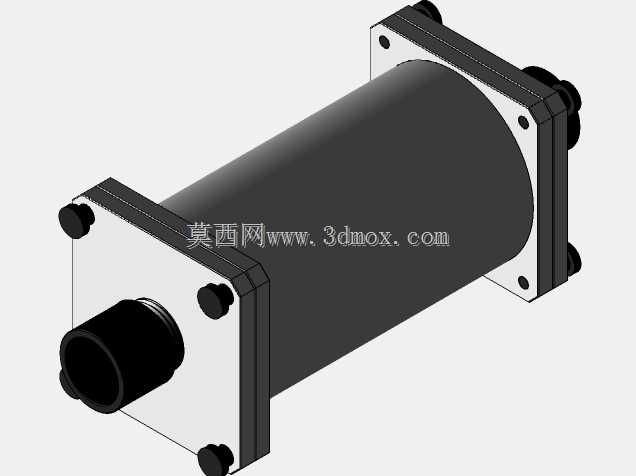

　　法兰接触面预留了密封槽，可适配标准O型密封圈，额定工作压力下不会出现渗漏问题。从安装边界来看，设备整体为圆柱形同轴结构，安装时只需要在管路上预留与设备总长匹配的直线段空间，侧面只需要预留能容纳扳手操作螺栓的操作空间即可，不需要额外设置支撑结构，依靠两端管路的连接强度就能实现稳定固定，针对不同的流量需求，还可以通过调整中间过滤段的长度来适配不同长度的滤芯，在不改变接口尺寸的前提下实现过滤面积的调整，覆盖从每小时几百升到几吨的流量区间。在实际选型过程中，需要注意接口螺纹的尺寸匹配，以及设备材质与输送流体的化学兼容性，丙烯酸材质的阀体可耐受常规清水、弱酸弱碱流体，但不适合输送强有机溶剂、高温流体，这类工况下需要更换对应耐温耐腐的阀体材质，而标准的连接尺寸设计也让材质替换不需要改动整体安装尺寸，可直接替换同规格的金属材质过滤装置。
