四缸水平对置发动机曲轴结构设计

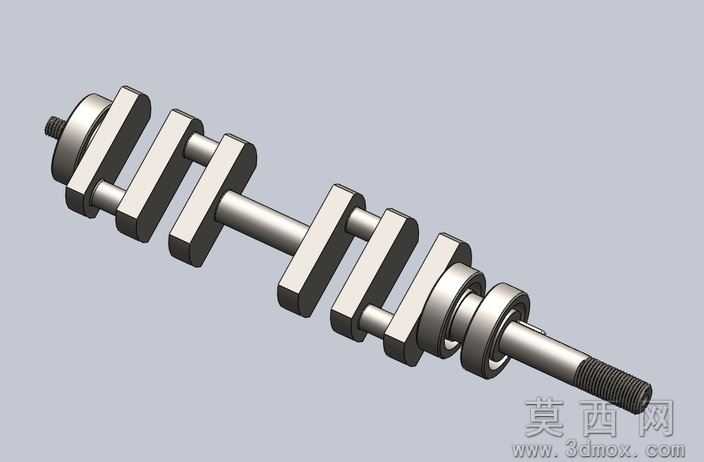

本作品为四缸水平对置发动机的曲轴三维建模成果，建模过程依托三维参数化设计思路完成，首先梳理水平对置发动机曲轴的工作逻辑：该类曲轴需要适配水平对置四缸的做功顺序，将活塞的水平往复直线运动转化为旋转运动输出，因此建模初始阶段先完成整体轴线的基准搭建，以曲轴两端安装轴承的轴颈公共轴线为核心基准，依次定位四个曲柄销的相位角，水平对置四缸的曲柄销采用两两对置180度的相位排布，保证相邻气缸做功时的动平衡性能，减少发动机运转过程中的一阶、二阶振动。建模过程中对各部分结构做了精细化还原：两端的螺纹轴段用于安装飞轮端皮带轮与正时驱动部件，螺纹牙型采用标准公制螺纹参数建模，保证装配干涉检查的准确性；主轴颈部分按照支撑轴承的配合尺寸做等径设计，轴颈表面预留了润滑机油通道的结构空间，还原了曲轴压力润滑的油路走向；曲柄臂部分采用了优化的配重块造型，根据每个曲柄销对应的活塞连杆组往复运动质量，计算配重块的偏心质量分布，在保证配重平衡效果的前提下尽可能缩减曲柄臂的厚度与整体重量，降低曲轴运转时的转动惯量，提升发动机的转速响应能力。材质渲染阶段，整体曲轴采用合金钢锻件的金属质感表现，轴颈表面做了磨削加工的高亮金属质感处理，还原成品曲轴轴颈的高精度加工表面状态，曲柄臂与配重部分保留了锻件经粗加工后的亚光金属质感，区分不同加工工序的表面特征，两端螺纹部分做了轻微的氧化发黑质感处理，还原螺纹加工后的表面处理工艺特征。结构设计上充分考虑了曲轴的受力特性，曲柄销与主轴颈的连接过渡位置做了标准圆角过渡处理，避免应力集中导致的曲轴疲劳断裂问题，整体模型可直接用于发动机的装配干涉检查、运动仿真模拟，也可作为曲轴加工工艺编制、动平衡调校的参考三维数模，完整还原了水平对置四缸发动机曲轴的结构特征与设计逻辑，能够直观展现该类动力核心部件的机械构造。
