T形槽配套T形螺母锁定式工作挡块

　　在机床工作台、工装夹具平台、自动化输送线定位工位这类带标准T形槽的安装基面场景中，这类T形螺母锁定工作挡块是高频使用的定位限位元件，日常作业里主要承担工件侧向定位、加工行程硬限位、工装模块快速固定的作用，相比传统螺栓穿装固定的挡块，它不需要在台面上额外打孔，完全依托T形槽的现有结构完成安装，适配多规格标准T形槽的安装边界，不会破坏工作台面的原有精度。

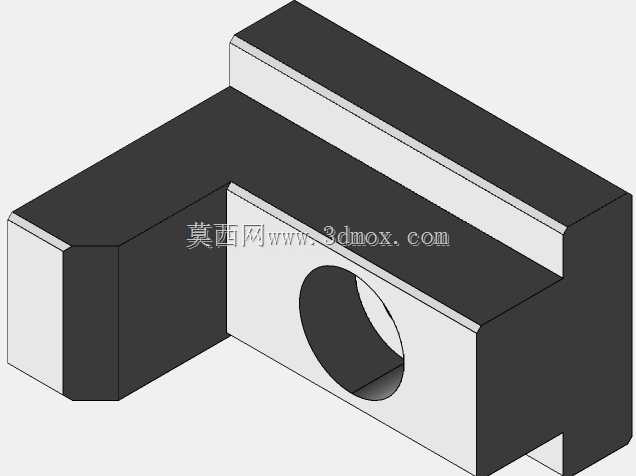

　　从结构设计逻辑来看，挡块主体采用台阶式滑块结构，下部的凸台尺寸完全匹配对应规格T形槽的槽宽与槽深，安装时可直接从T形槽的端部滑入，也能在槽内任意位置滑动调整，不需要整体拆卸台面上的其他工装，调整效率远高于固定式限位块。上部的锁紧结构集成了内六角锁紧螺钉，配套的T形螺母嵌在T形槽的下部宽腔里，拧紧螺钉时，螺母向上拉紧，带动挡块主体的下台阶面紧紧压合在T形槽的上沿支撑面，依靠接触面的静摩擦力完成位置锁定，不会出现沿槽方向的窜动，锁紧后抗侧向推力的能力完全满足常规机加工定位、工装限位的载荷要求。

　　实际选型使用时，需要先确认安装基面T形槽的槽口宽度、槽腔总深、槽口台阶高度这几个核心安装尺寸，确保挡块下部的滑动凸台和槽腔留有0.1-0.2mm的滑动间隙，既保证滑动调整顺畅，又不会因为间隙过大导致锁紧后出现角度偏斜。挡块的工作面做了直角淬硬处理，和安装基面的垂直度控制在0.02mm以内，定位时不需要额外打表校正工作面的角度，直接锁紧就能满足普通铣削、工装拼装的定位精度要求。

　　这类挡块的外形没有多余的突出结构，锁紧螺钉的头部完全沉在挡块主体的沉孔内，不会和工件、刀具发生干涉，在多工位工装拼装时，可以沿着T形槽排布多个同规格挡块，分别对工件的多个自由度进行限位，也可以配合行程开关使用，作为移动部件的硬限位保护，避免软限位失效后设备出现超程碰撞。相比焊接式、螺栓穿孔式的固定挡块，它的位置调整不需要额外的配做工序，小批量多品种的加工场景下，能大幅缩短工装调整的准备时间，而且长期使用后如果工作面出现磨损，只需要松开锁紧螺钉就能快速更换，不需要对工作台面做任何修复处理。
