机床工作台用T形槽螺母销挡块结构

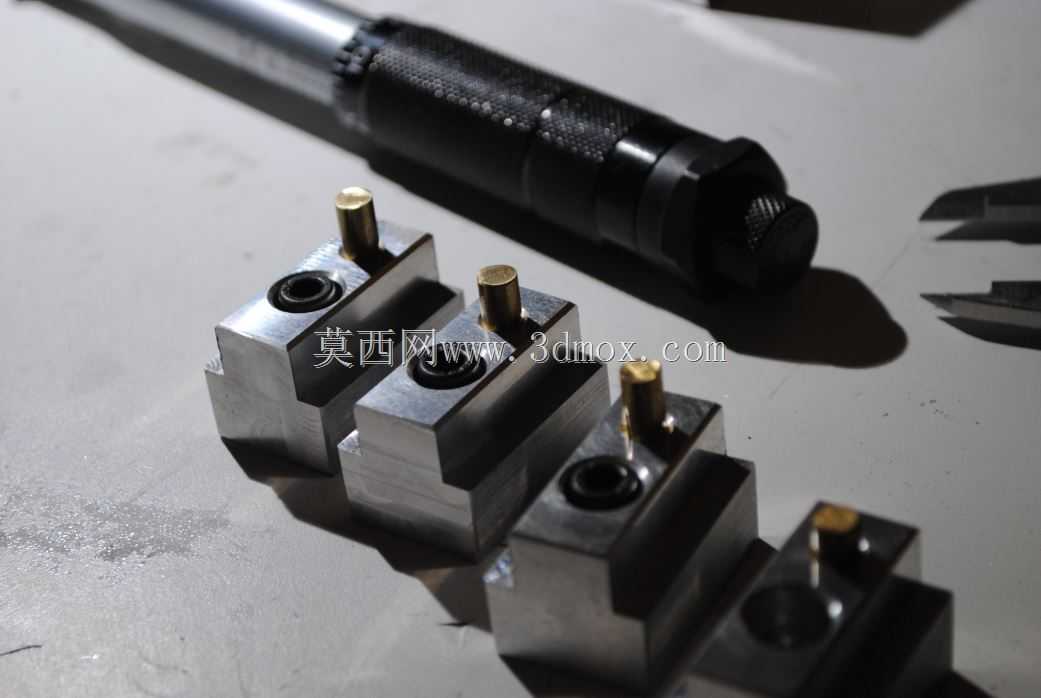

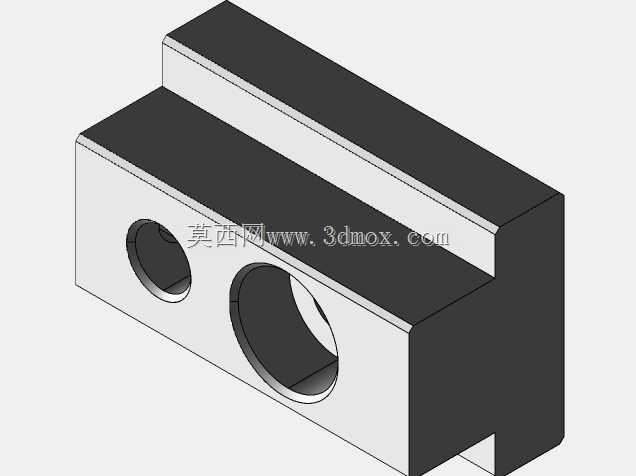

　　在数控加工、工装夹具搭建的现场场景里，T形槽螺母销挡块是机床工作台面上最常用的定位限位元件之一，这类零件的核心作用，是在工作台T形槽内实现可调节的硬限位与工件侧向定位，替代传统的螺栓压板组合中需要反复调整位置的繁琐操作，尤其适合小批量多品种零件的快速装夹场景。从结构设计逻辑来看，该挡块主体采用台阶式矩形块结构，下部的凸台尺寸严格匹配标准机床T形槽的槽口宽度与槽深公差，安装时可直接从T形槽端部滑入，沿槽方向可自由滑动调整位置，上部的主体块高出工作台面，侧面作为定位基准面抵靠工件或夹具的侧边，配合内置的内六角锁紧螺钉，拧紧后可将挡块整体锁死在T形槽的任意位置，无需额外加工安装孔，适配大部分通用铣床、加工中心的工作台T形槽规格。

　　挡块上集成的圆柱销结构，是区别于普通T形槽螺母的核心设计点，这个圆柱销既可以插入工件或夹具底板的预制定位孔内，实现更高精度的孔位定位，也可以作为侧向挡销，抵靠工件的凸台或侧边，相比平面挡块的线接触定位，销定位的点接触方式更适合毛坯面或者带台阶的工件定位，避免因工件侧面平面度不足导致的定位偏移。从安装边界来看，该挡块下部凸台的宽度公差控制在h7级别，与T形槽的配合间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又能避免锁紧后出现侧向窜动；上部主体块的高度略高于常规压板的厚度，确保锁紧时不会与压板产生干涉，圆柱销的伸出长度根据常用定位孔深度设计，既保证足够的定位接触长度，又不会因伸出过长导致工件安装时磕碰。在实际加工应用中，

　　这类挡块通常成对使用，分别布置在工件的两个相邻侧边，配合一个活动压板即可完成工件的完全定位，相比传统的多螺栓压板装夹，装夹调整时间可缩短60%以上，同时定位重复精度可控制在0.03mm以内，完全满足普通铣削、钻削工序的定位要求。设计时还考虑了长期使用的磨损问题，挡块主体与锁紧螺钉、圆柱销的配合面均做了局部淬火处理，硬度达到HRC40-45，避免反复锁紧滑动后出现配合面塌陷、磨损导致的精度下降，同时所有棱边均做了C1倒角处理，安装滑动时不会刮伤T形槽的内壁，也避免操作人员调整时被锐边划伤。
