5寸机用虎钳可调式工作挡块结构

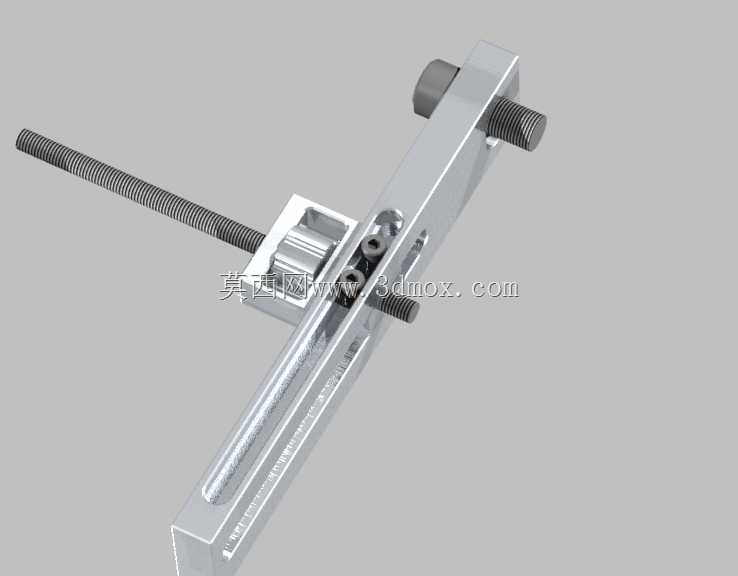

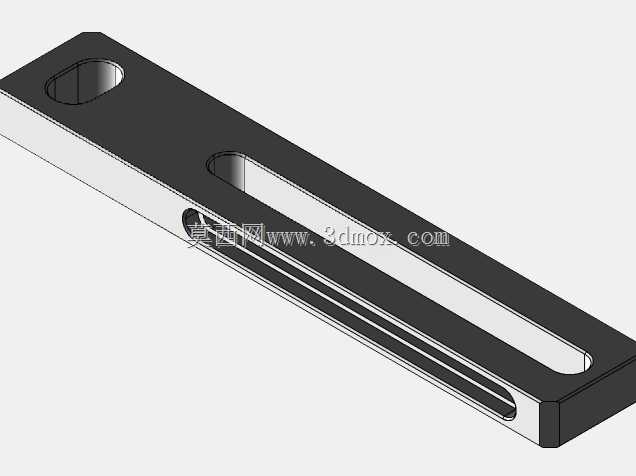

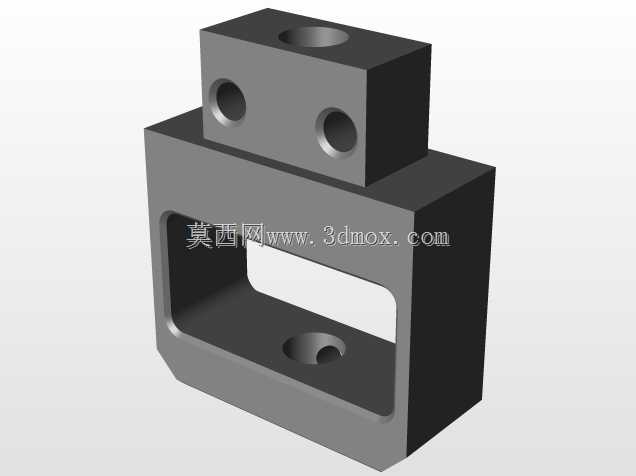

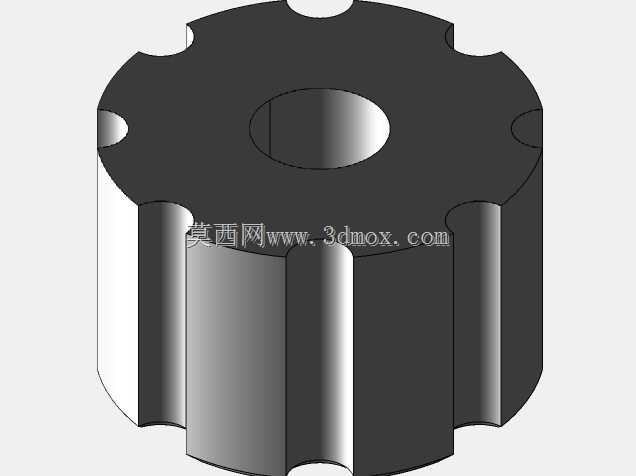

　　这款可调工作挡块是配套5英寸机用虎钳使用的机加工辅助定位工装，在批量零件铣削、钻孔、攻丝工序中应用十分广泛，能够替代人工反复划线找正的操作，大幅提升小尺寸工件的装夹定位效率，降低重复装夹带来的尺寸误差。从结构设计来看，整套挡块采用长条形滑移基座作为主体承载结构，基座上开设通长的导向滑槽，配合带锁紧螺钉的滑动定位块实现位置无级调节，调节螺杆采用细牙梯形螺纹传动，调节过程顺滑无卡顿，锁紧后定位块无窜动间隙，能够满足普通铣削加工的定位刚性要求。设计阶段充分考虑了虎钳的安装边界，基座的安装槽尺寸完全适配5寸机用虎钳的钳身导轨，不需要额外对虎钳进行打孔改造，直接通过侧面的锁紧螺栓即可将整套挡块固定在虎钳的固定钳身侧，

　　不会干涉活动钳口的正常开合行程，也不会影响虎钳原有最大装夹开度的使用。滑动定位块的工作面做了淬硬处理，表面硬度达到HRC45-50，长期与工件端面接触不会产生压痕变形，定位面的平面度控制在0.02mm以内，能够保证批量工件装夹时的定位基准一致性。在实际生产场景中，针对长度方向需要统一基准的长条类零件、方块类零件加工，只需要一次调整好挡块的定位位置并锁紧，后续装夹时只需要将工件一端贴紧挡块定位面再夹紧钳口即可，不需要每一件都拉表找正轴向位置，单批次零件的轴向尺寸一致性可以控制在0.05mm以内，尤其适合小五金零件、自动化设备非标零件的批量加工场景。整套结构没有复杂的传动部件，日常维护只需要定期清理导向滑槽内的切屑、

　　在调节螺杆处涂抹少量润滑脂即可，长期使用的故障率极低。设计时还预留了定位块的拓展安装孔位，可以根据加工需求更换不同厚度、不同形状的定位头，适配异形工件的端面定位需求，不需要更换整套挡块结构，进一步拓展了工装的适用范围。安装时需要注意将挡块基座的定位面与虎钳固定钳口的工作面找正平行，避免出现定位倾斜导致的工件尺寸偏差，锁紧固定螺栓后需要通过试切工件验证定位精度，确认无偏移后再投入批量生产使用。
