可调式台虎钳定位挡块结构设计

　　在常规立式铣床、小型CNC加工中心的批量小件加工场景里，普通台虎钳往往只能完成工件的夹紧动作，遇到需要重复定长送料、批量齐边定位的工序时，操作工每次都要拉尺测量工件伸出钳口的长度，反复对齐靠紧，不仅辅助工时占比高，多次装夹的定位误差也容易让批次工件的尺寸一致性变差，这款可调台钳挡块就是针对这类痛点设计的配套辅具。

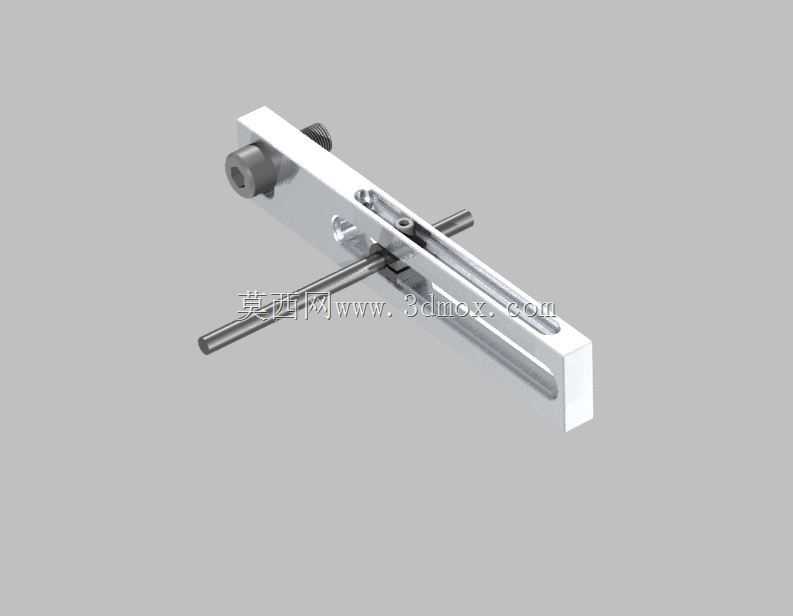

　　整套挡块采用悬臂式安装结构，主体为长条形滑移基座，基座上开有通长的T型滑移槽，配合锁紧螺栓可以实现挡块在基座长度方向上的任意位置锁止，适配不同伸出长度的工件定位需求。基座一端设计有与台虎钳固定钳身配合的夹持安装位，不需要对原有台钳做任何打孔、改装，直接拧紧夹持端的锁紧旋钮就能把整套挡块固定在台钳的固定钳侧，拆装切换都很方便，不会破坏原有台钳的结构精度。

　　挡块的定位端面做了淬硬处理，表面粗糙度控制在Ra1.6以内，长期与工件端面碰撞、靠接也不容易出现压痕、变形，能长期维持定位基准的平面度。滑移槽的设计采用了间隙配合公差，锁紧螺栓的螺母嵌在T型槽内，滑动时没有明显卡滞，锁止时配合端面的防滑齿纹，即使承受较大的工件轴向顶紧力也不会出现滑移窜位。配套的调节杆可以辅助微调挡块的前后位置，在做小尺寸差的批次工件切换时，不需要完全松开锁紧螺栓，通过调节杆就能实现毫米级的位置微调，对刀校准的效率更高。

　　从安装边界来看，这套挡块适配钳口宽度100mm到150mm的通用型机用台虎钳，基座总长度控制在220mm，最大可调定位行程为150mm，完全覆盖常规小型五金件、铝型材小件、轴类套类零件的定长装夹需求。安装后挡块的定位面与台虎钳钳口平面的平行度可以控制在0.02mm以内，不会因为附加挡块导致装夹歪扭。在实际使用场景中，不管是做铝件的齐头切割、批量塑料件的端面铣削，还是小轴类零件的定长铣槽，这套挡块都能替代人工测量对齐的步骤，单次装夹定位时间能缩短七成以上，批次工件的定位尺寸离散度可以控制在0.05mm以内，大幅降低批量加工的废品率。

　　设计时也充分考虑了切屑清理的问题，所有滑移面都做了倒角处理，T型槽的开口缝隙控制在1mm以内，加工产生的细碎铝屑、铁屑不容易卡进滑移缝隙里，日常维护只需要用毛刷清扫表面即可，不需要频繁拆解清理。锁紧旋钮采用滚花设计，操作工戴劳保手套也能直接拧动锁紧，不需要额外借助扳手，操作便利性更强。
