小型侧装式虎钳夹紧止动夹持组件

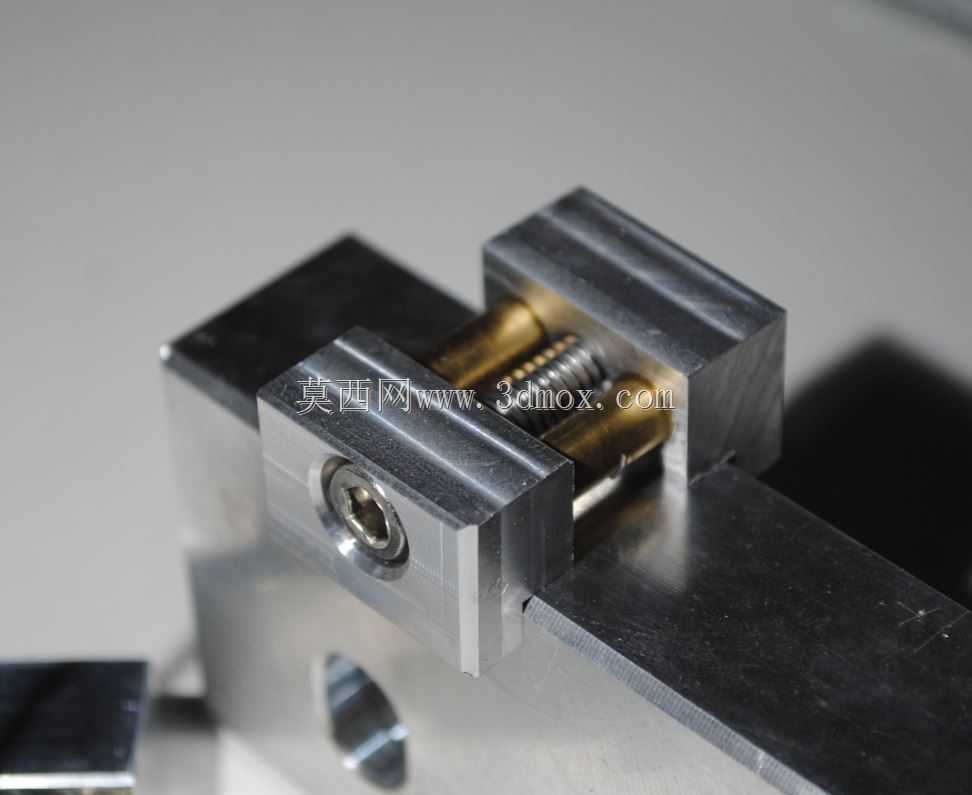

　　这款虎钳夹紧止动组件，是面向小行程精密夹持场景开发的配套锁紧结构，在小型工装治具、精密机加工辅助装夹、自动化线体工件定位工位中有着广泛的应用空间。不同于常规大开口台虎钳的结构设计，该组件采用分体式对称基座布局，两个夹持块通过内置的梯形螺纹副实现相对进给，单块基座的外形采用直角方块构型，相邻立面的平面度公差控制在0.02mm以内，可直接贴合工装基板的直角定位槽完成安装，无需额外加工适配凸台，大幅降低工装集成的加工成本。从功能特性来看，组件侧面采用内六角圆柱头螺钉作为锁紧驱动件，螺钉公称直径适配M6标准内六角扳手，操作时无需专用工具，常规机加工工位标配的扳手即可完成锁紧与松开动作；夹持面开设的浅槽结构，并非用于容屑，

　　而是通过微幅的齿形咬合提升与工件接触面的静摩擦系数，避免夹持硬度较低的有色金属工件时出现打滑移位，同时浅槽的深度控制在0.3mm，不会在工件表面留下过深的夹痕，适配半成品零件的周转装夹需求。设计阶段充分考虑了安装边界的适配性，组件整体合拢状态下的总宽度不超过30mm，高度方向尺寸控制在20mm以内，可直接嵌入小型工装板的T型槽内使用，基座底部预留的沉头安装孔位，适配M4规格的内六角安装螺钉，可直接固定在厚度10mm以上的工装基板上，不会出现螺钉突出基板底面干涉线体输送的问题。在实际应用场景中，这类小型夹紧止动组件常被用于小型零件的铣削加工辅助定位、自动化检测工位的工件固定、装配线体上的小型组件临时锁紧，相比大型台虎钳，

　　它的占用空间更小，安装位置更灵活，可根据工位需求在工装板上任意排布多个夹持点，实现异形工件的多点同步夹持。结构上没有多余的外露零部件，所有传动结构都内置在两个基座的空腔内，加工时产生的切屑不会进入传动螺纹副造成卡滞，日常维护仅需定期在螺纹面涂抹少量润滑脂即可，无需频繁拆解清理，适配车间多粉尘的加工环境。夹持行程控制在8mm以内，属于小行程高锁紧力的设计取向，额定锁紧状态下可提供不低于800N的夹持力，完全满足小型铝件、塑料件、小型钢件的装夹需求，不会因为切削力的作用出现夹持松动的问题。
