手动浸焊工艺用焊锡浴设备结构设计

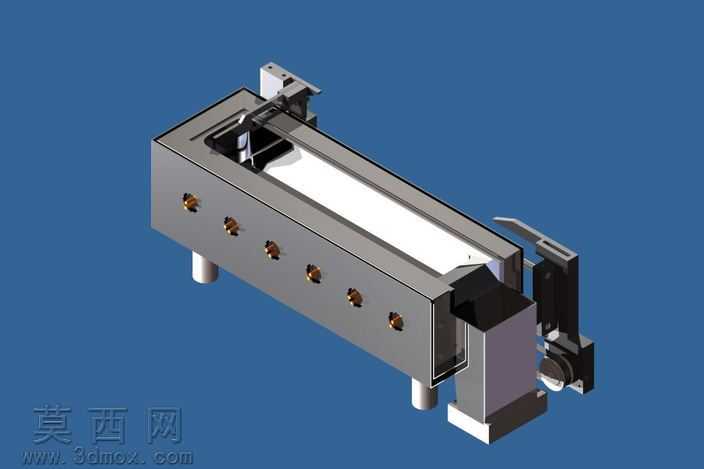

本模型为手动浸焊作业配套的焊锡浴设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循焊装作业的实际功能需求，对各功能模块进行独立建模后完成总装配校验。模型整体采用长槽式主体结构，主体锡槽部分以耐热金属材质为基准设置材质参数，渲染时赋予哑光银灰色金属质感，还原锡槽耐高温、抗锡液腐蚀的材质特性；槽体侧面均匀布置的调节旋钮采用黄铜色金属材质渲染，旋钮表面做防滑纹理建模，还原手动调节时的操作触感结构。设备两端设置有工件夹持与导向机构，建模时对夹爪的开合结构、导向滑轨的滑动配合结构做了精细化处理，夹爪部分采用黑色工程塑料与金属构件组合的材质搭配，渲染时区分不同部件的反光度与粗糙度，清晰呈现装配层级关系；槽体底部设置支撑柱结构，建模时保证支撑结构的受力合理性，支撑柱采用与主体一致的金属材质，底部做防滑垫结构的细节建模。设计过程中围绕手动浸焊的作业流程规划结构布局，锡槽的容积尺寸匹配小批量电子元器件的浸焊需求，侧面的调节旋钮分别对应锡液温度微调、工件浸深限位的功能结构，两端的夹持机构可沿槽体长度方向滑动，适配不同长度工件的浸焊作业需求；建模时对各活动部件做了运动配合校验，保证夹爪开合、滑轨滑动的结构无干涉，渲染阶段采用蓝色纯色背景突出设备主体，通过光影效果强化各部件的结构轮廓，清晰展示焊锡浴的整体布局与细节结构，完整还原手动浸焊过程中焊锡浴的功能形态与结构特点，可作为焊装工装设计、电子组装设备参考的三维数字化模型使用。
