壁挂燃气锅炉燃烧器结构设计

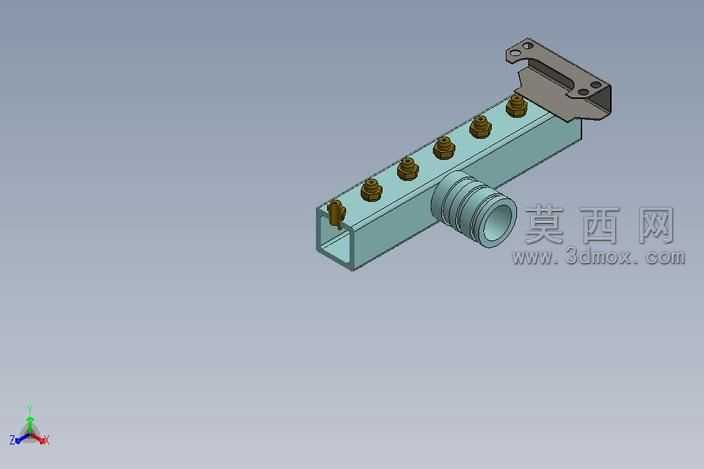

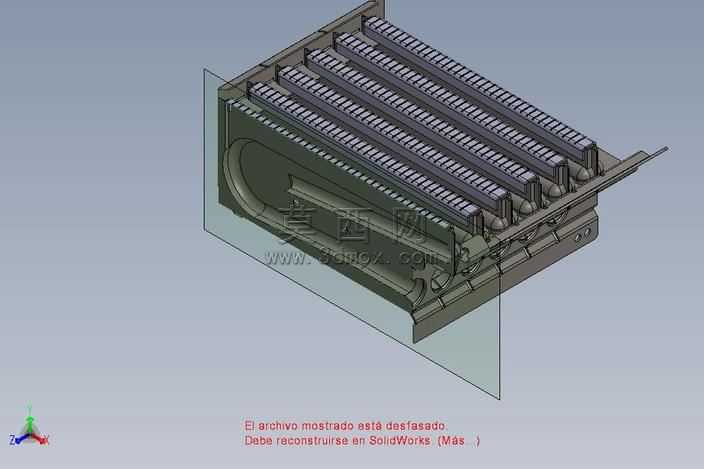

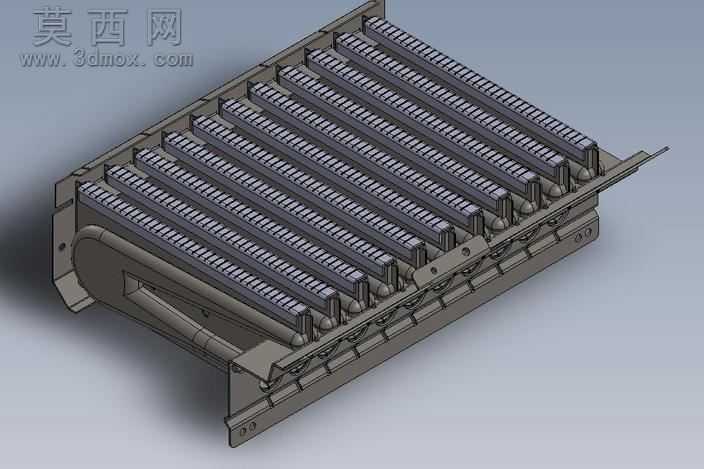

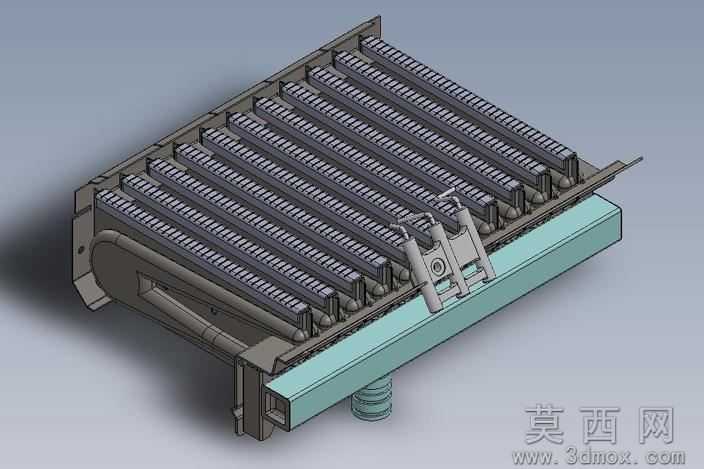

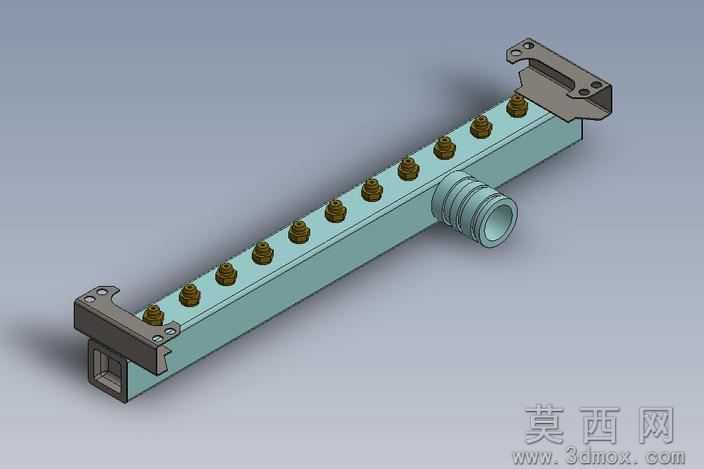

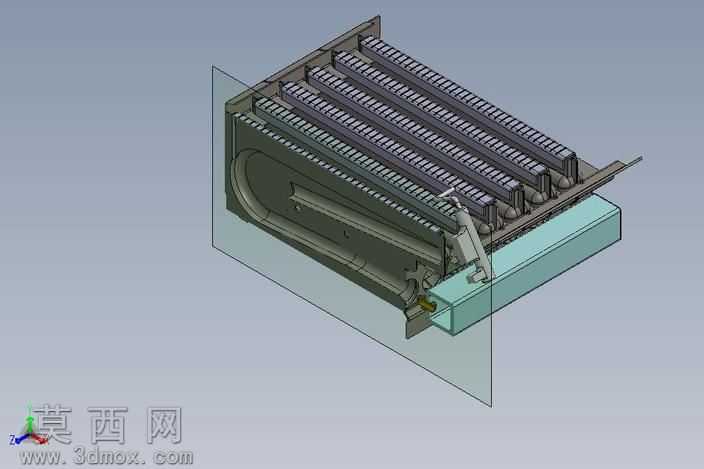

本模型为壁挂燃气锅炉配套燃烧器，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循燃气锅炉部件的尺寸配合规范，对各功能结构进行1:1比例还原。模型主体采用长方体中空流道结构作为燃气输送主腔，主腔一端设置标准外螺纹接口用于对接燃气输送管路，接口处做了多层螺纹牙型的细节还原，保证装配时的密封配合精度。主腔上表面均匀排布六个燃气喷嘴安装位，每个安装位都设计了内螺纹孔结构，用于装配铜质燃气喷嘴，喷嘴顶部做了喷口的细节刻画，还原燃气喷出的通路结构。主腔末端设计有一体化安装支架，支架上预留两个螺栓安装孔，用于将燃烧器整体固定在锅炉炉膛内部的安装位上，支架与主腔的连接部位做了圆角过渡处理，避免应力集中问题。建模过程中对各部件的材质进行了区分设置，主腔与安装支架采用铸铝材质参数，表面做哑光氧化质感处理，喷嘴采用黄铜材质参数，还原金属铜的暖色调金属光泽，螺纹接口处做了细微的切削纹理还原，模拟机加工后的表面质感。设计过程中充分考虑燃气输送的流道合理性，主腔内部流道做了等径设计，保证六个喷嘴处的燃气压力均匀，避免出现火焰高度不均的问题；安装支架的孔位间距严格匹配壁挂锅炉的通用安装尺寸，具备实际生产的参考价值。模型整体装配关系清晰，各部件之间无干涉问题，可直接用于装配模拟、结构验证以及产品展示场景，能够直观呈现壁挂燃气锅炉燃烧器的工作结构与安装方式，为相关产品的设计优化、教学演示提供精准的三维参考依据。
