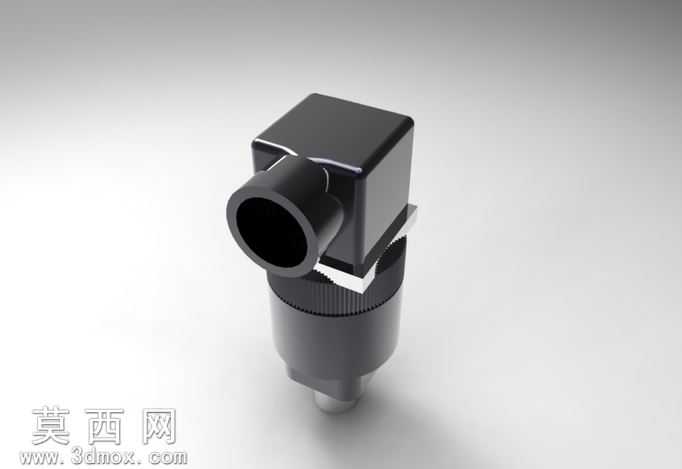

工业侧出式压力传感元件三维建模作品

本作品为工业用侧出式压力传感器的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循工业传感元件的实际生产尺寸规范，还原真实产品的结构比例与装配逻辑。建模初期先梳理压力传感器的核心结构组成，将整体拆分为底部压力感应接头、中部主体调节段、侧方出线连接座、顶部防护端盖四个核心模块，采用自底向上的建模思路，先逐一完成单个零件的特征搭建，再通过装配约束完成整体组合，确保各部件的同轴度、配合间隙完全符合实际工业产品的装配要求。零件建模阶段，底部感应接头采用回转类特征建模，通过草图绘制截面轮廓后旋转生成基础实体，对端部的倒角、密封槽结构做精细化处理，还原压力感应端的密封安装结构；中部主体调节段先绘制圆柱基础实体，再通过阵列特征生成外壁的滚花纹理，模拟实际产品调节旋钮的防滑结构，同时对中部与上下部件的连接螺纹做简化特征处理，既保证视觉还原度，又控制模型整体面数，兼顾展示效果与文件轻量化需求；侧方出线连接座采用拉伸与切除组合特征，还原侧出式线缆接口的空心通腔、端部安装法兰结构，对接口边缘做圆角过渡处理，还原金属压铸件的工艺特征；顶部防护端盖采用方体倒圆角特征，模拟金属冲压防护壳的质感，端盖与主体的连接凸台做精准的位置约束，还原实际产品的装配定位结构。材质与渲染阶段，针对传感器不同部件的材质特性做差异化材质赋予：主体金属部件采用哑光不锈钢材质，调整金属粗糙度、反射率参数，还原工业金属部件的磨砂金属质感，滚花部位通过凹凸贴图增强纹理的真实触感；出线接口内部的密封部位采用深色橡胶材质，调整材质的漫反射颜色与低反光参数，还原橡胶密封件的哑光质感。渲染阶段采用三点布光方案，主光源从侧上方45度角投射，突出金属表面的光影层次与结构轮廓，辅光源补充暗部细节避免结构死黑，背景采用浅灰色渐变背景，突出传感器主体的结构细节，最终渲染效果清晰展现各部件的结构分界与材质差异。整个建模过程严格遵循工业传感元件的设计逻辑，所有结构特征均对应实际产品的功能需求，没有冗余的装饰性结构，既可以作为工业设计教学的结构参考案例，也可用于工控系统三维场景搭建的配套元件模型，还原压力传感器在工业管路、设备检测场景中的安装形态。
