燃气设备点火与火焰检测电极结构设计

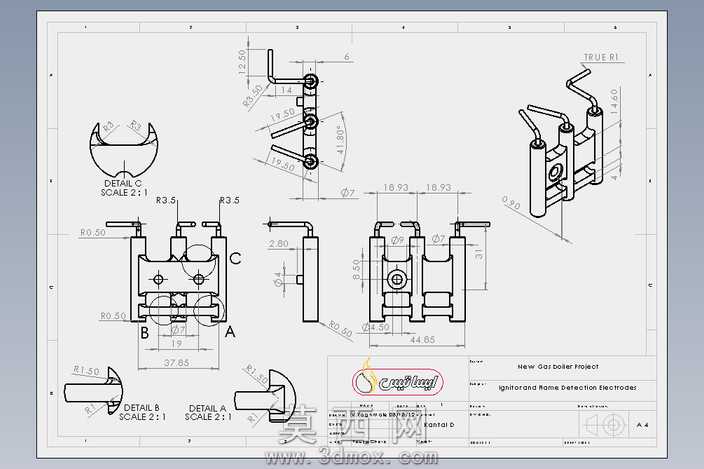

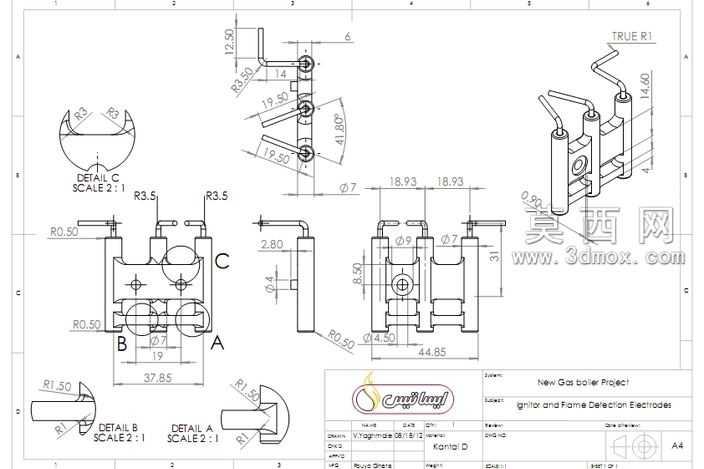

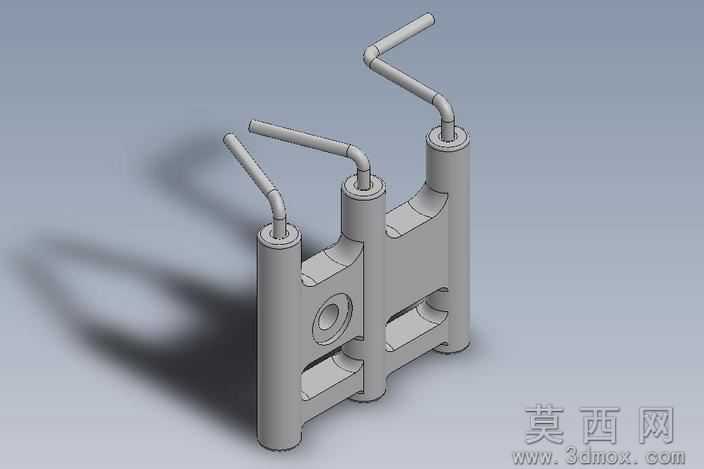

本作品为燃气设备配套的点火与火焰检测电极三维设计，建模阶段依托三维参数化设计软件完成全流程构建，首先从功能需求出发拆解电极的核心组成：包含绝缘基座、双导电电极杆、定位安装结构、接线端弯折结构四个核心部分，建模过程中严格遵循工程制图的尺寸规范，对照二维工程图的标注参数逐一完成特征构建。首先绘制绝缘基座的截面草图，通过拉伸、切除特征完成基座的主体造型，基座上预留的电极穿装孔、安装定位卡槽均按照公差要求做参数化约束，确保后续装配时电极杆的位置精度。电极杆部分采用扫掠特征完成建模，针对点火端的弯折角度、检测端的弯折曲率均严格匹配设计要求，电极端部的放电尖端做了细化的倒角处理，还原实际产品的放电结构特征，同时对电极杆与基座的配合位置做了贴合约束，还原实际装配中的过盈配合状态。建模过程中对安装结构做了细节优化，基座侧面的定位凸台、安装孔位均按照通用燃气设备的安装尺寸设计，确保该电极可以直接适配对应规格的燃气燃烧器。材质设定阶段，为绝缘基座赋予耐高温陶瓷材质，调整材质的粗糙度、反光参数还原陶瓷的哑光耐高温质感，为电极杆赋予耐高温镍铬合金材质，还原金属电极的金属光泽与耐高温氧化的表面质感，接线端的连接部位做了金属导电部位的材质区分，还原实际产品的接线结构。结构设计上采用双电极独立布局，一根电极承担高压点火放电功能，另一根承担火焰离子电流检测功能，两个电极之间设置合理的安全间距，避免点火高压对检测信号造成干扰，电极的弯折角度经过优化，确保点火端对准燃气出气位置，检测端处于火焰有效覆盖区域，保证点火成功率与火焰检测的灵敏度。基座的绝缘结构做了加长爬电距离的设计，避免高压点火过程中出现沿面爬电的问题，安装卡槽的结构设计兼顾安装便捷性与固定稳定性，无需额外紧固件即可完成电极在燃烧器上的卡装固定。整体建模过程中所有特征均保留参数化设计历史，方便后续根据不同功率的燃气设备调整电极长度、弯折角度、安装尺寸，实现同系列产品的快速变型设计，模型完成后对照二维工程图做了全尺寸校验，确保每个尺寸标注对应模型特征的参数误差控制在合理范围内，可直接用于后续的工程出图、生产加工参考以及产品装配模拟。
