重型罐式液体运输半挂卡车三维设计

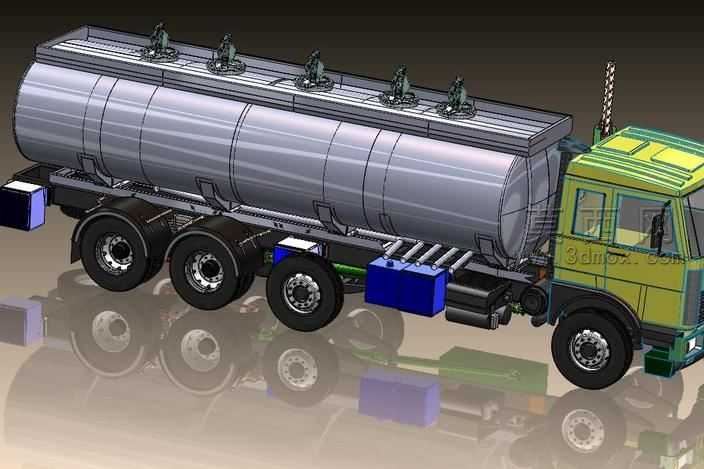

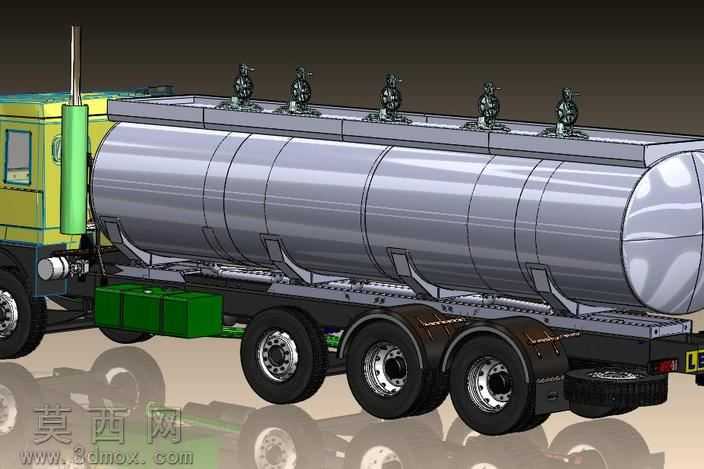

本作品为重型液体运输罐车的三维建模设计成果，建模过程中严格参考真实重载液罐车的实车比例完成整体搭建，首先完成牵引车头部分的结构建模：还原了长头驾驶室的外轮廓曲面，对驾驶室侧窗、前挡风玻璃、车门结构做了精细化曲面处理，同时搭建了驾驶室后侧的立式排气筒结构，对排气筒的金属质感做了材质区分，车头下方的前轮轮毂、轮胎纹理、前保险杠附属部件均按照实车装配逻辑完成布局，还原了底盘侧部的绿色储料箱体结构，对箱体的拼接焊缝、安装固定位做了细节刻画。核心的罐体部分采用分段式圆柱罐体建模逻辑，罐体整体为卧式圆柱结构，两端采用标准椭圆封头做封闭处理，罐体表面通过环形加强筋结构做分段强化，建模时精准还原了加强筋的凸起弧度与排布间距，罐体顶部沿轴向均匀排布五个罐口操作阀组，每个阀组都还原了手轮、阀体基座、防护结构的细节特征，还原了罐体底部的V型支撑鞍座结构，鞍座与底盘大梁的连接固定位、底部的操作走台板、防滑纹理、侧边防护栏均做了完整建模。底盘部分采用多轴重载布局，还原了三组后桥的轮毂、轮胎、钢板弹簧悬架结构，对后桥的制动气室、传动轴连接位、尾部挡泥板、备胎挂载结构都做了细节还原，轮胎表面的胎纹、轮毂的螺栓孔位都做了精细化处理。材质渲染阶段，驾驶室采用亮黄色金属漆材质，还原漆面的反光质感，排气筒采用亮面镀铬金属材质，罐体采用哑光银灰色金属材质模拟钢制罐体的工业质感，底盘大梁、车桥采用深灰色金属材质，轮胎采用哑光黑色橡胶材质，不同部件的材质粗糙度、反光度都做了差异化调整，让整体渲染效果贴近真实车辆的视觉表现。设计过程中重点考量了罐体容积与整车承载的匹配性，支撑结构的受力合理性，各部件的装配逻辑符合真实专用车辆的设计规范，完整还原了液罐车从车头到底盘、罐体、附属部件的全结构细节，可用于专用车结构展示、运输装备教学演示等场景。
