Nexus氮气过滤器工业级流体净化结构

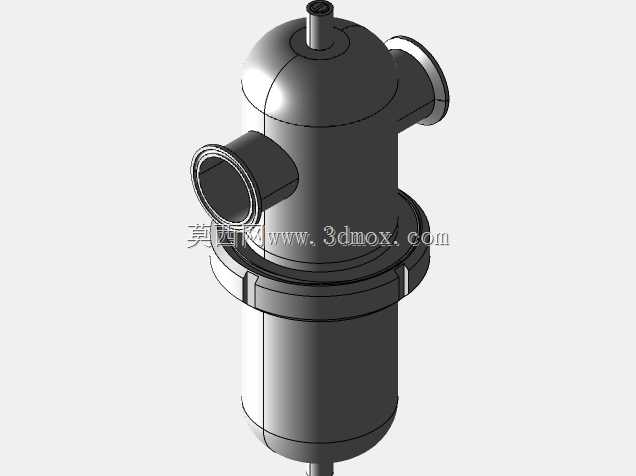

　　在工业气体输送、特种制程供气的管路系统中，这类弯管式氮气过滤构件的应用场景覆盖半导体制程吹扫、化工惰性气体保护、实验室高纯气路输送等多个对气源洁净度有硬性要求的环节，核心作用是截留氮气流路中混杂的固体颗粒、管路锈蚀碎屑、密封材料磨损脱落物以及微量液态杂质，避免杂质进入下游精密仪表、反应腔体或者用气终端造成设备卡滞、制程污染、密封面划伤等故障。从结构设计逻辑来看，该构件采用一体化弯流道布局，没有采用传统过滤器常见的直通式筒体结构，而是将进出气接口设置在不同轴向方位，能够直接适配管路转角位置的安装需求，省去额外配置弯头管件的环节，既减少了管路连接点的泄漏风险，也压缩了过滤单元在管路布局中占用的空间。流道内部的过滤腔采用渐变扩容设计，

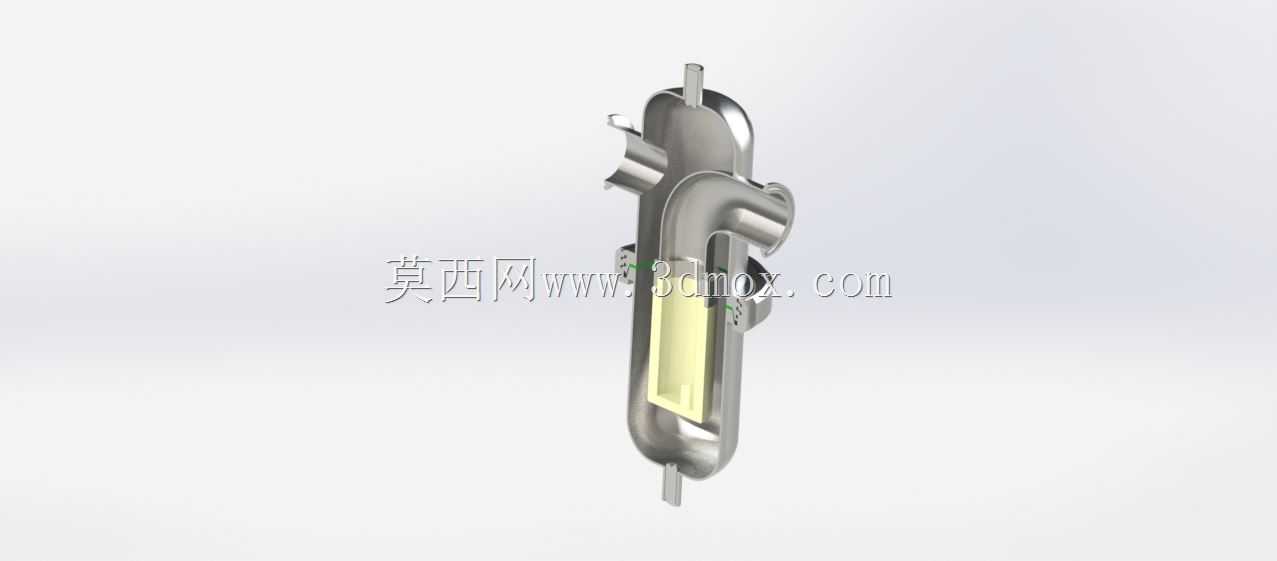

　　氮气进入腔体后流速会自然降低，大质量的杂质颗粒会在重力作用下沉降到腔体下部的储污区域，不会持续冲击过滤元件造成过滤层过早堵塞，配合内置的板式过滤组件，能够在较低的流阻损失下实现杂质的分级截留，保证出口端氮气的洁净度满足用气端要求。从安装边界来看，该构件的进出气接口采用标准工业管路对接尺寸，接口端面的密封结构适配常用的卡套、法兰或者焊接连接方式，安装时不需要对现有管路做大规模改动，只需要确认转角位置的安装空间能够容纳构件本体，预留出后期维护时拆卸过滤元件的操作空间即可。构件外部的固定支脚分布在腔体上下两端，能够直接通过螺栓固定在管路支架或者设备侧壁上，避免设备运行过程中管路振动造成过滤构件的接口受力变形，

　　长期运行下的结构稳定性更有保障。不同于常规直通过滤器需要在直管段安装的要求，这种弯式结构的过滤单元可以直接整合到管路的转向节点，在高纯氮气输送系统的布局设计中，能够帮助工程师更灵活地规划气路走向，尤其是在设备内部空间紧凑、管路排布密集的场景下，这种集成转角功能的过滤构件可以同时完成管路转向和气体净化两个功能，减少管路系统的零件数量，降低整体装配的工作量。在实际运行过程中，该过滤构件的流道走向经过平滑过渡处理，没有直角突变的结构，氮气在腔体内流动时不会产生明显的紊流和气动噪音，同时也避免了局部流阻过大造成的供气压力损失，对于供气压力稳定性要求较高的制程环节，这种低流阻的结构设计能够保证下游供气压力的波动控制在允许范围内。

　　过滤元件的安装位置设置在腔体侧面的可拆卸密封端，维护时不需要将整个构件从管路上拆下，只需要打开侧端的密封盖板就可以取出过滤元件进行更换或者清洁，大幅降低了后期维护的操作难度和停机时间。腔体本身的结构壁厚经过耐压校核，能够承受工业氮气输送系统的常规工作压力，材质选用适配工业气体环境的金属材料，不会和高纯氮气产生反应析出杂质，也能够耐受管路吹扫时的瞬时压力冲击，长期使用下不会出现腔体变形、密封失效等问题。在进行三维建模时，该结构的所有曲面过渡、接口尺寸、安装孔位都严格按照工业管路的适配标准进行绘制，弯管段的曲率半径经过流场优化，既保证了结构强度，也避免了曲率过小造成的流阻上升，内部过滤腔的容积设计兼顾了杂质存储容量和整体结构紧凑性，不会因为追求过大的储污空间造成构件体积臃肿，也不会因为容积过小导致过滤元件频繁堵塞。对于从事气路系统设计、流体设备选型的工程人员来说，该结构可以直接作为转角位置过滤单元的设计参考，根据实际使用的氮气流量、杂质含量、工作压力参数调整过滤元件的精度、腔体的壁厚以及接口的连接尺寸，快速完成特定场景下的氮气过滤单元设计，减少从零开始建模的重复工作量，也能够借助成熟的流道结构规避设计过程中容易出现的流阻过大、安装干涉、维护空间不足等常见问题。
