间歇传动筒形凸轮螺杆分度机构

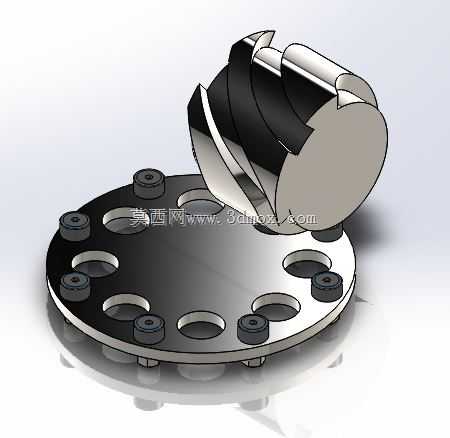

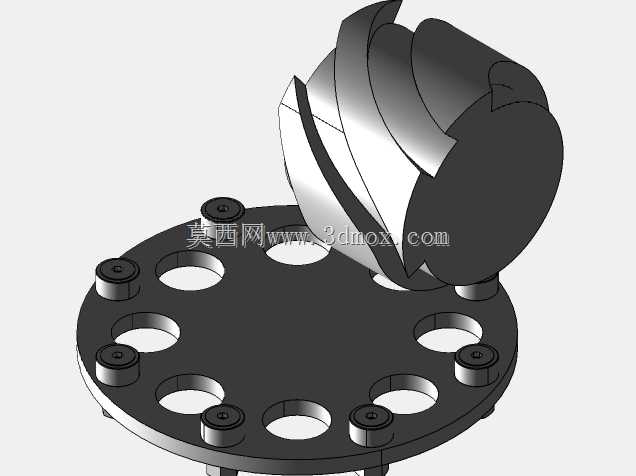

　　这套间歇传动构件核心采用圆柱廓面的筒形凸轮搭配带分度销的转盘结构，主要面向需要实现步进式间歇送料、工位转位的自动化装配、检测、包装类设备场景，在多工位转盘式设备中，这类构件承担着将连续回转输入转化为定角度间歇回转输出的核心传动作用，相比槽轮、棘轮类间歇机构，该结构的传动冲击更小，运行平稳性更优，适合中高速工况下的精密分度需求。从结构设计逻辑来看，凸轮工作廓面采用空间螺旋曲面设计，曲面分段匹配运动周期的动作段与停歇段，其中动作段占整个运动周期的四成，对应输出端90度的定角度转位，剩余六成周期为停歇锁止段，此阶段凸轮廓面与转盘上的分度销保持贴合锁止，无需额外附加定位装置即可保证转盘在停歇工位的位置稳定性，避免工位偏移影响加工或装配精度。

　　转盘部分采用圆盘式结构，沿圆周方向均匀布置8个安装工位孔，可直接搭载工装夹具、吸嘴、检测头等执行元件，工位孔的位置度公差控制在0.02mm以内，保证转位后各工位与对应执行机构的同轴度要求；转盘边缘均匀布置6组带缓冲套的分度销，销体与凸轮廓面接触的端部采用圆弧过渡设计，减少接触应力集中，同时降低廓面磨损速率，延长构件整体使用寿命。安装边界方面，转盘基准底面设计有定位止口，可直接与设备的回转支承轴端配合定位，止口与轴的配合公差选用H7/h6间隙配合，兼顾安装便捷性与定位精度；凸轮输入端设计有标准键槽，可直接与驱动电机输出轴、减速器输出端连接，无需额外定制连接法兰，凸轮的轴向定位采用轴肩加锁紧挡圈的结构，

　　可根据实际安装需求调整凸轮的轴向位置，补偿加工与装配累积误差。实际应用中，这类机构常见于电子元器件的多工位组装设备、小零件的高速检测分选设备、泡罩包装机的步进送料机构中，相比传统槽轮机构，该结构的动程角可根据实际工况需求调整廓面曲线，在转位过程中实现正弦加速度运动规律，有效降低启动与停止瞬间的冲击载荷，减少设备运行的振动与噪音，在200次/分钟的分度频次下，仍能保持稳定的分度精度，重复定位精度可控制在±15角秒以内，满足大部分精密装配与检测场景的精度要求。设计过程中需要重点关注凸轮廓面的加工精度与表面粗糙度，廓面的曲面轮廓度公差需控制在0.01mm以内，表面粗糙度达到Ra0.8以下，减少分度销与廓面之间的摩擦阻力，

　　同时避免廓面出现硬点导致传动卡滞；分度销与转盘的连接采用过盈配合加螺纹锁紧的双重固定结构，防止高速分度过程中销体松动移位，导致传动失效。另外在润滑设计上，凸轮与分度销的接触区域预留有润滑脂填充空间，可定期加注高温润滑脂，降低接触副的磨损速率，在洁净车间应用场景下，也可搭配固体润滑涂层处理，避免润滑脂挥发污染生产环境。整套机构的结构紧凑，无需额外的锁止定位组件，相比同规格的凸轮分割器，整体占用安装空间更小，适合对设备安装尺寸有严格限制的紧凑型自动化设备，同时构件的加工工艺性较好，凸轮部分可采用五轴联动加工中心一次成型，转盘部分采用常规数控车铣设备即可完成加工，制造成本低于同精度等级的商用凸轮分割器，适合非标自动化设备的定制化设计需求，在小批量定制设备中可大幅缩短设计与加工周期，降低设备整体制造成本。
