外啮合齿轮泵拆解结构三维设计

　　这款外啮合齿轮泵的结构设计，最先要考虑的是小型液压系统的适配场景，常见于教学实验台、小型润滑供油回路、低压液压动力单元这类对安装空间有严格限制的场合，实际运行时依靠一对啮合齿轮的容积变化完成流体输送，进油口开设在齿轮脱开啮合的侧腔，出油口对应齿轮进入啮合的侧腔，工作过程中齿轮转动时齿槽会携带流体从进油侧输送到出油侧，啮合点的密封作用可以有效阻止高压侧流体回流，保证输出压力稳定。

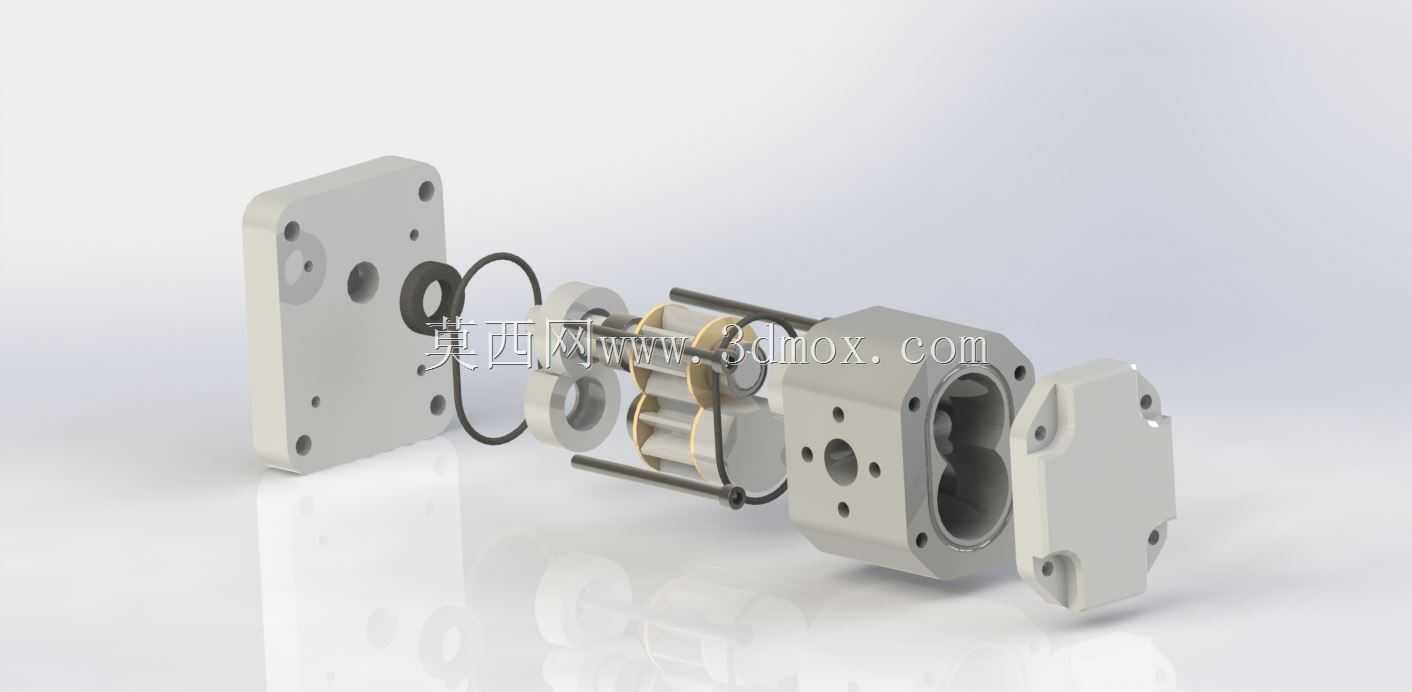

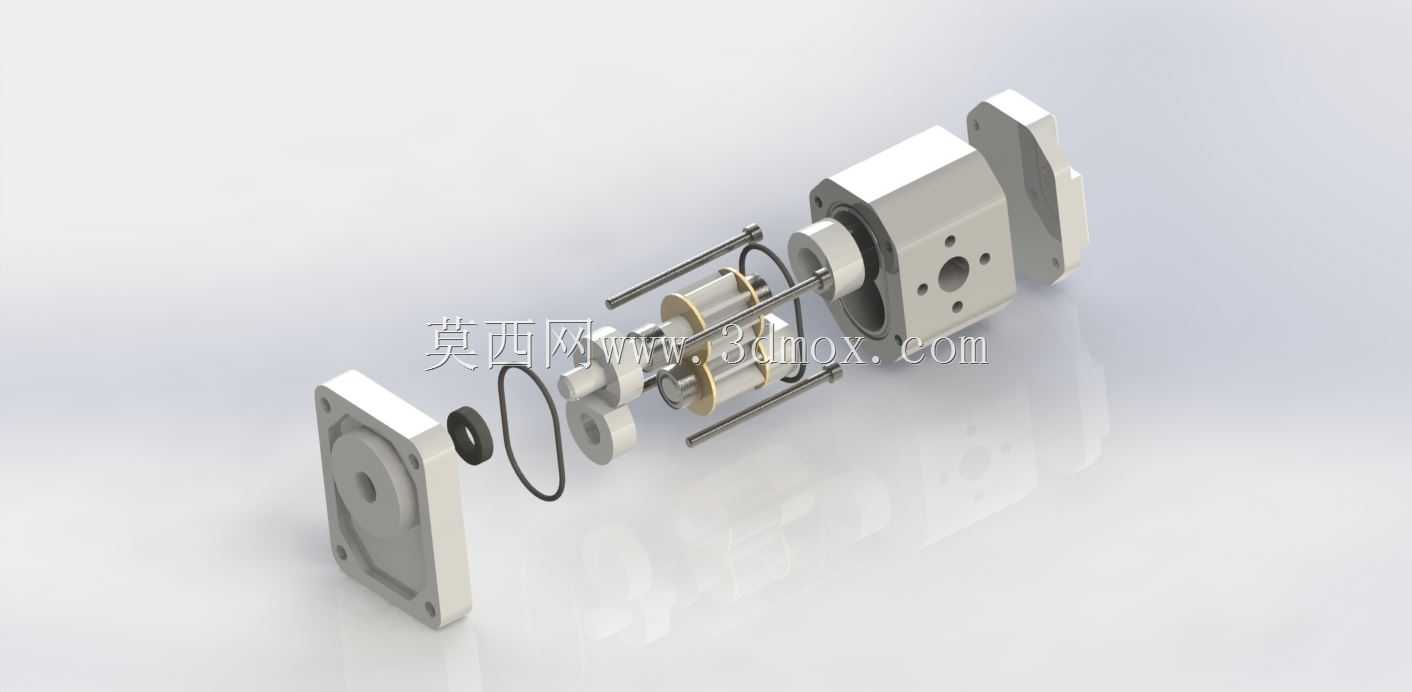

　　从结构拆解的呈现来看，整个泵体采用分体式三段结构，分别是前端盖、中间泵腔壳体、后端盖，三者通过四根长螺栓完成拉紧固定，这种设计的优势在于加工时可以分别对各个部件的配合面做精度处理，装配时也能方便调整齿轮轴向间隙，避免间隙过大导致内泄超标，或是间隙过小出现齿轮端面与端盖的磨损卡滞。泵腔内部的主动齿轮与从动齿轮分别通过滑动轴承支撑在两端盖的轴承孔内，轴承位置开设了引油槽，可引入泵内高压流体实现轴承的自润滑，无需额外添加润滑脂维护，适配长期连续运行的工况需求。

　　密封结构的设计上，端盖与泵壳的结合面采用耐油橡胶O型圈做静密封，齿轮轴伸出端设置了轴用密封件，防止泵内流体沿轴向外泄漏，端盖与螺栓连接位置也预留了密封垫片的安装槽，避免连接位置出现渗漏。各个连接螺栓的排布采用对称布局，拧紧时可以按照对角线顺序逐步施加扭矩，保证端盖受力均匀，不会出现局部压紧力不足导致的密封失效问题。

　　安装边界方面，泵体的法兰安装面设置了四个定位安装孔，孔位间距符合小型液压泵的通用安装尺寸标准，可以直接适配多数实验台、小型液压站的安装基座，无需额外制作转接板。进油口与出油口均采用内螺纹接口，接口位置开设在泵壳的侧端面，管路连接时不会与端盖的固定螺栓产生空间干涉，日常维护拆卸端盖时无需拆除外接管路，能大幅降低检修的工作量。

　　设计过程中对齿轮的参数做了适配调整，采用小模数正齿轮，齿宽与泵腔深度的配合间隙控制在合理范围，既保证足够的容积效率，也避免加工精度不足导致的装配卡滞。齿轮轴的轴肩位置做了倒角处理，装配时可以顺利导入轴承内孔，不会刮伤轴承内壁。端盖上的卸荷槽位置经过反复调整，刚好对应齿轮啮合的困油区域，能有效缓解齿轮泵运行时的困油现象，降低运行噪音与压力脉动，提升输出流体的稳定性。

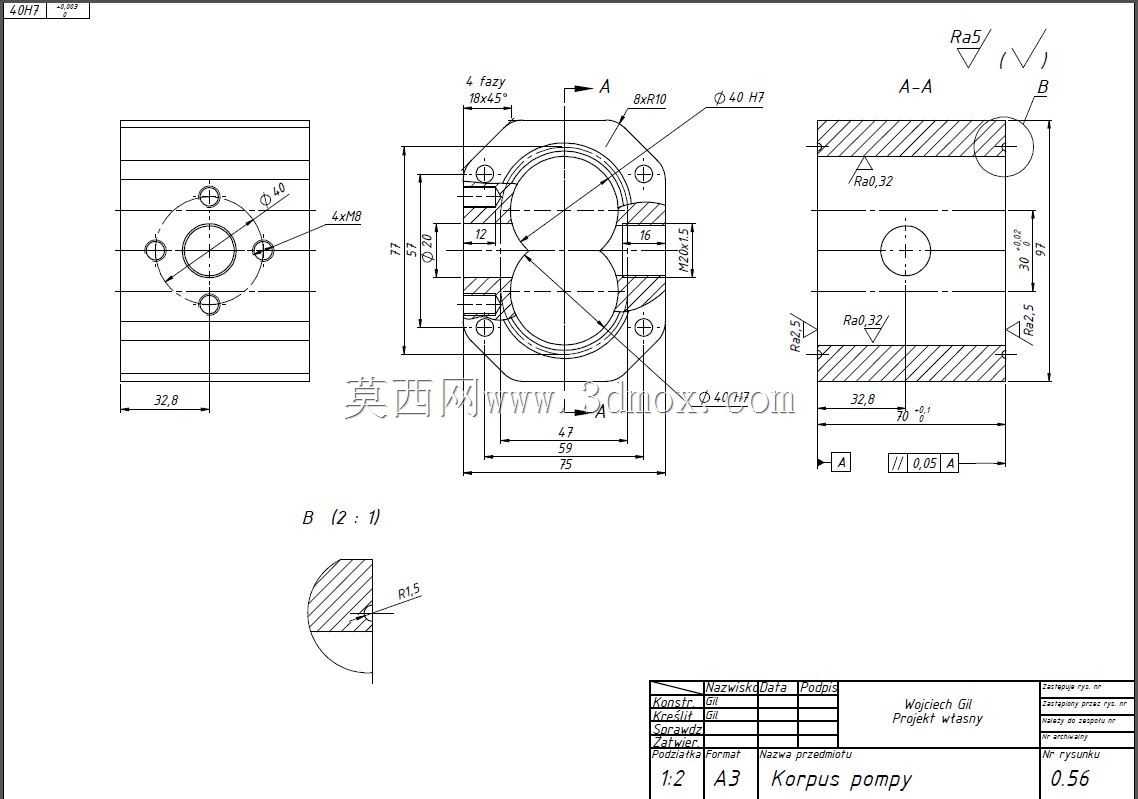

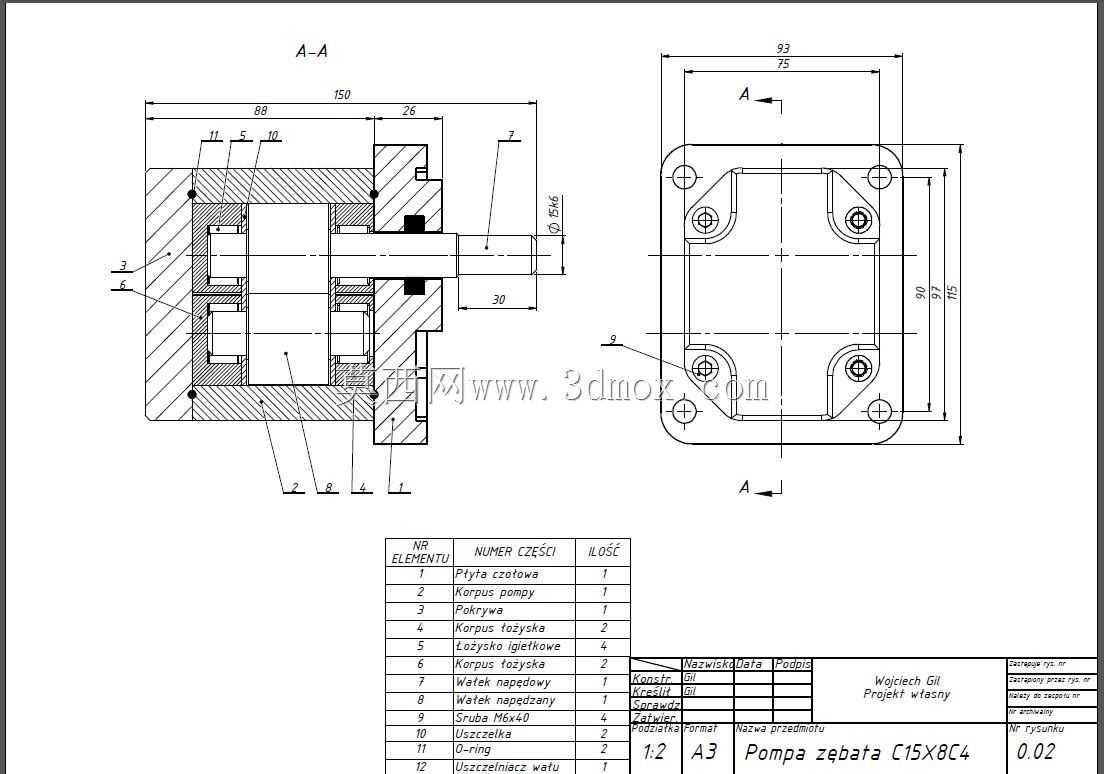

　　从实际使用的角度出发，这款齿轮泵的结构完全覆盖了低压流体输送的核心需求，所有易损件比如密封件、轴承都采用标准件规格，后期更换时无需定制非标配件，维护成本极低。拆解结构的呈现也清晰展示了各个部件的装配关系，对于学习齿轮泵工作原理、开展液压元件拆装实训、进行小型液压系统选型匹配都有很强的参考价值，建模过程中对各个配合面的公差带也做了对应设置，生成的工程图可以直接用于零部件的加工生产，不需要额外做结构调整。
