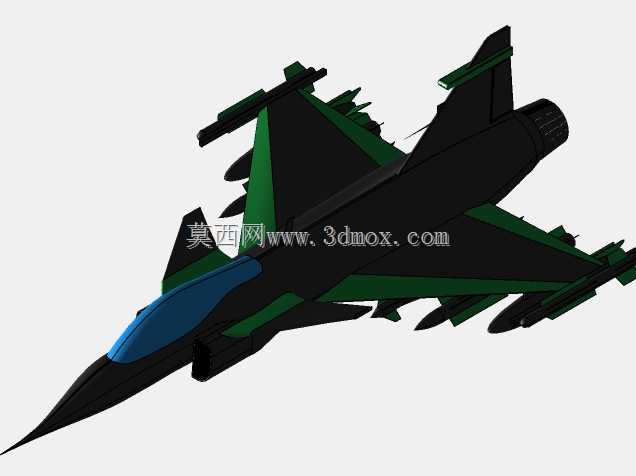

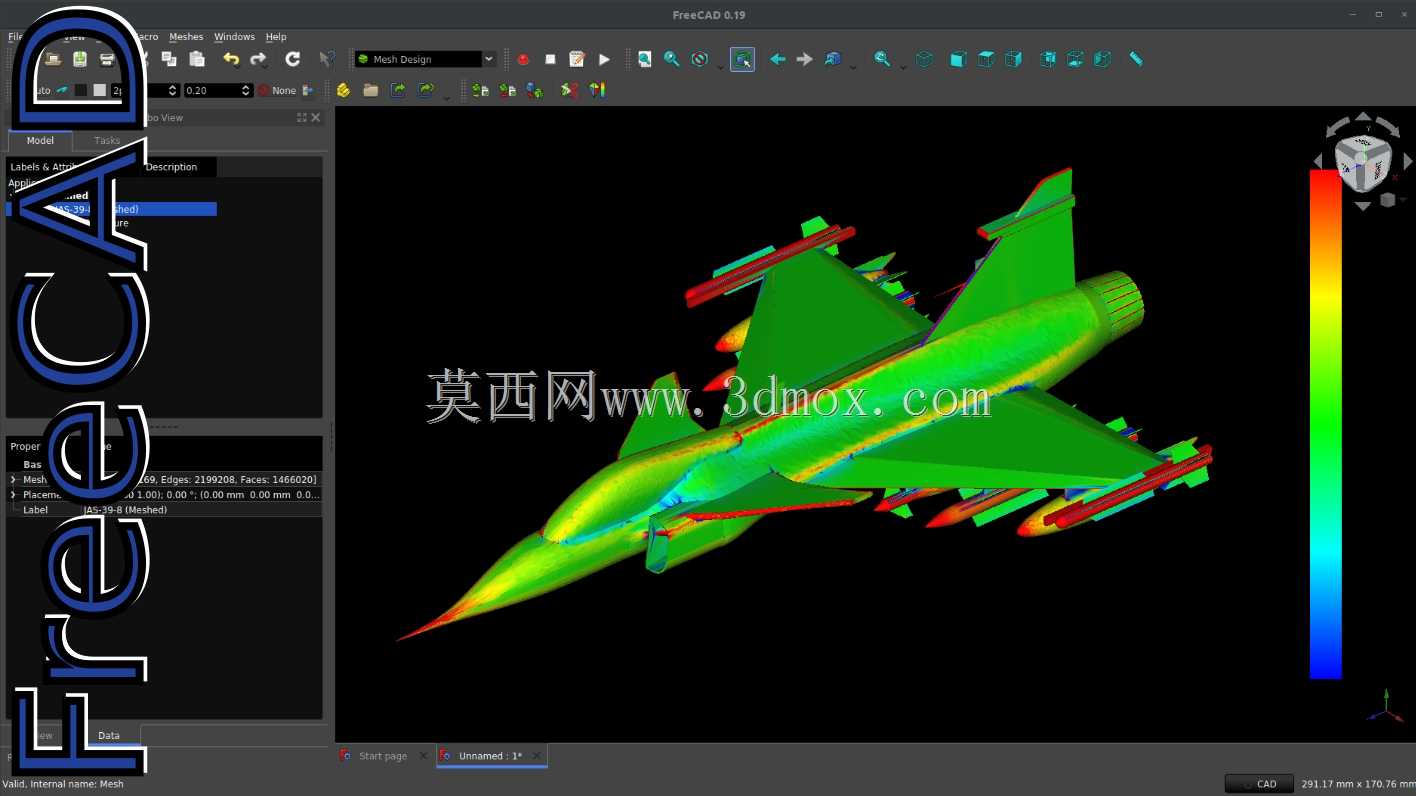

战斗机气动外形网格编辑演示模型

　　该模型围绕固定翼战术飞行器的气动外形网格处理需求搭建，核心服务于飞行器初步设计阶段的外形迭代、网格质量校验以及仿真前处理环节，可直接对接气动仿真、结构强度校核的前置工作流。在实际航空研发场景中，这类带完整网格拓扑的外形模型，能够帮助设计团队快速验证不同气动修形方案对升阻比、操纵面效率的影响，省去从实体模型重新划分网格的重复工作量，尤其适合方案迭代频繁的预研阶段使用。从功能特性来看，模型完整还原了第三代喷气式战斗机的典型气动布局，包含带边条的翼身融合升力体机身、全动水平尾翼、大后掠角垂直安定面、机身副油箱以及多组外挂挂架结构，所有外露部件的曲面过渡都做了网格连续性处理，不存在破面、非流形边这类会导致仿真计算发散的拓扑问题。

　　网格划分逻辑遵循航空仿真的通用规范，机身头部、进气道唇口、机翼前缘等气流扰动剧烈的区域做了网格加密处理，网格梯度过渡平缓，能够直接导入求解器开展欧拉方程或者N-S方程的气动计算，不需要额外做几何修复。设计思路上没有追求极致的细节刻画，而是把重心放在网格拓扑的合理性上，所有曲面的网格单元都尽量保持正交性，避免出现大角度扭曲的单元，操纵面与机身的连接区域做了共节点处理，在开展舵面偏转仿真时不需要重新处理接触关系。外形尺寸参考主流轻型战斗机的实际参数设定，机身长径比控制在合理区间，机翼展弦比符合高亚音速机动的设计需求，垂尾高度与机身宽度的比例满足航向稳定性的设计要求，所有外挂物的安装位置都参考实际战机的挂点布局设定，

　　挂架与机翼的连接面做了贴合处理，在开展带外挂物的气动干扰计算时，能够准确模拟挂架、弹药与机身机翼之间的气流干扰效应。安装边界层面，模型预留了起落架舱、航电设备舱的内部空间占位，在后续细化设计时可以直接在现有网格基础上切割出内部舱室的网格区域，不需要重构整体拓扑；机身尾部的发动机喷口区域做了结构化网格预留，能够直接对接喷流仿真的网格需求，进气道内部的流道网格也做了延伸处理，可直接连接压气机进口的仿真边界。在实际工程应用中，这类经过预处理的网格模型还可以用于虚拟风洞的演示验证，帮助非设计专业的项目参与人员直观理解不同飞行姿态下的机身表面压力分布、气流分离位置，相比纯实体模型，带网格属性的模型能够直接输出可视化的云图结果，

　　不需要额外做前处理转换。针对网格编辑的练习场景，模型的拓扑结构分层清晰，机身、机翼、尾翼、外挂物都做了独立的网格分组，练习者可以单独对某一个部件做网格重构、平滑、细化操作，不会影响其他部件的网格质量，非常适合用来掌握复杂曲面飞行器的网格划分技巧，理解不同网格密度对仿真结果精度的影响规律。模型的曲面曲率变化区域都做了网格节点的对应匹配，在做外形修形时，只需要调整局部节点位置就可以实现曲面的光顺修改，不需要重新构建曲面特征，能够大幅提升方案修改的效率，这也是航空设计领域网格前置处理的核心优势——把几何修改的成本从曲面重构层面降低到节点调整层面，适配预研阶段快速迭代的工作节奏。
