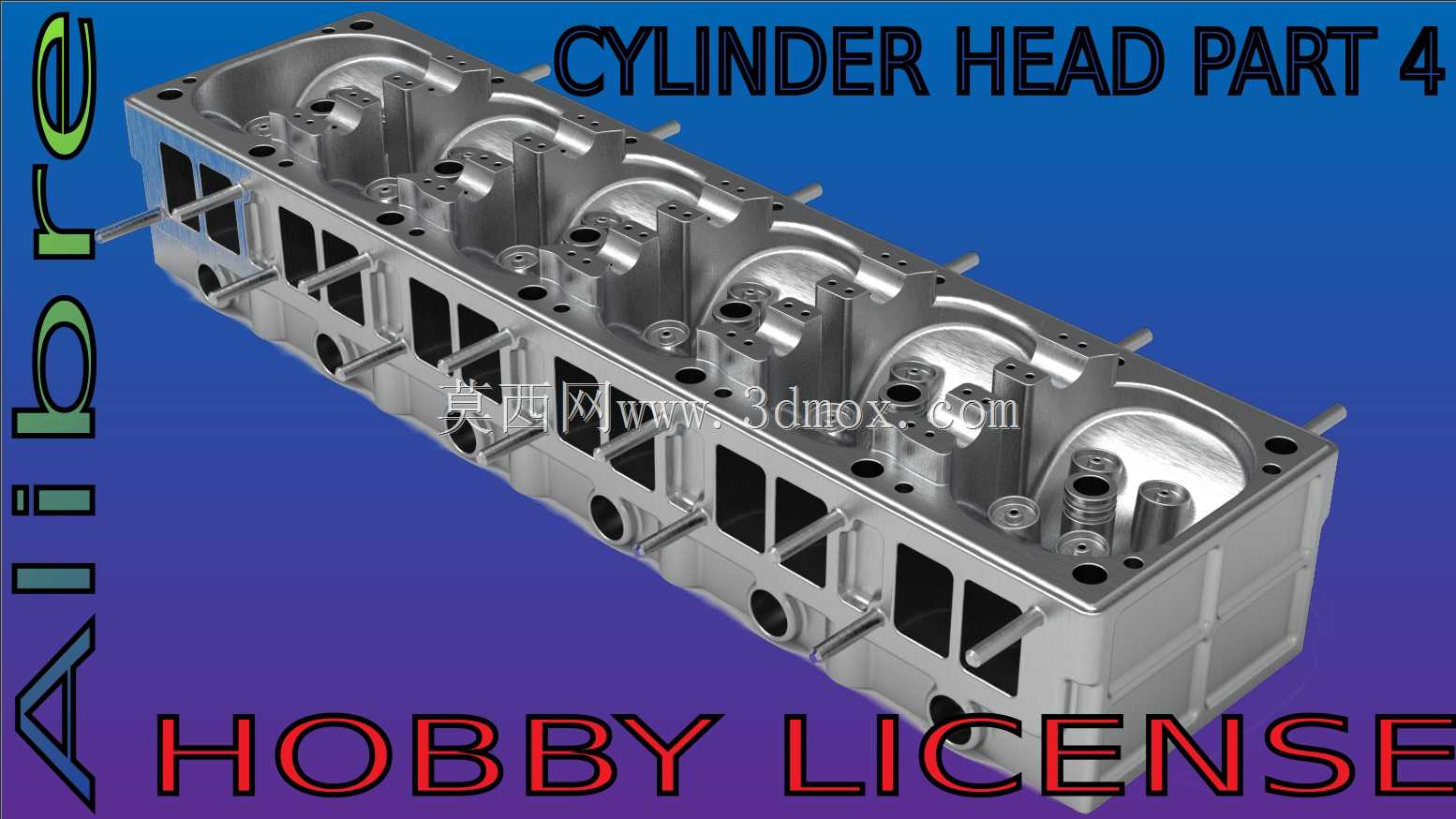

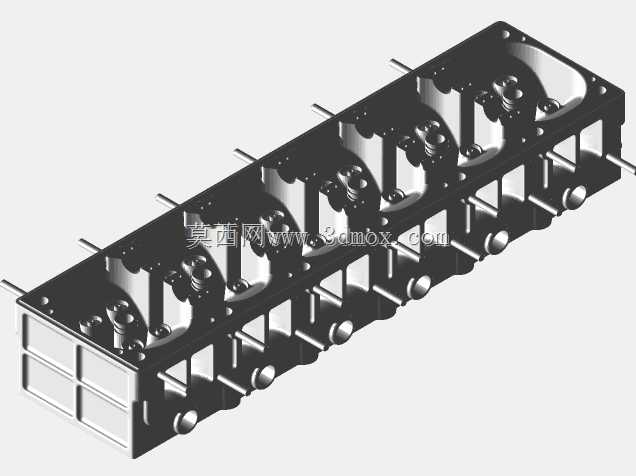

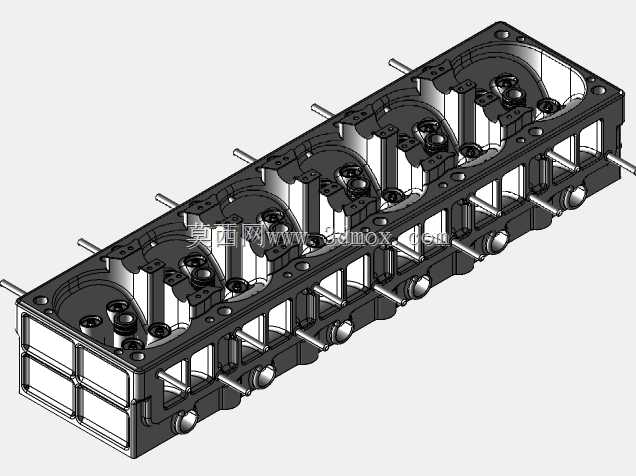

直列六缸发动机气缸盖完整结构设计

　　在商用车动力总成、大排量乘用车动力单元的开发流程中，气缸盖作为发动机核心承压部件，其结构合理性直接决定整机的动力输出上限、热效率表现与运行可靠性，本次呈现的直列六缸气缸盖结构，完全围绕量产机型的实际装配与运行需求搭建，覆盖了从气道布局、冷却腔设计到安装接口匹配的全维度细节。从实际应用场景来看，这类直列六缸气缸盖多用于排量3.0L以上的柴油商用车发动机、大排量自然吸气汽油乘用车发动机，部分工程机械配套的固定动力单元也会采用同结构缸盖，其需要同时承受燃烧室最高超过150bar的爆发压力、持续工作时超过300℃的局部热负荷，还要完成进排气导流、冷却液热交换、润滑油道输送、配气机构安装定位等多重功能，对结构强度、流道合理性、密封面平面度的要求远高于发动机其他外围部件。

　　在功能特性设计上，该缸盖采用整体式铝合金铸造基体（对应建模时的实体分块逻辑），六个气缸沿直列方向等距排布，每个缸位对应独立的进排气道结构，进气道采用螺旋加切向的复合气道设计，建模时严格控制气道截面的渐扩角度，保证进气充量在缸内形成合理的涡流比，兼顾不同转速区间的充气效率；排气道则采用分支后汇聚的结构，减少各缸排气之间的干涉，同时预留了排气后处理传感器的安装凸台位置。冷却系统采用分层水套设计，上层水套覆盖燃烧室顶部鼻梁区的高热负荷区域，下层水套连通缸体上水孔，建模时特意保留了水套内部的导流筋结构，能够引导冷却液优先冲刷排气门座周边的高温区域，避免局部热应力集中导致的缸盖开裂。润滑油道采用深孔钻削的贯通式设计，主油道沿缸盖长度方向布置，通过分支油道分别向凸轮轴轴承座、气门挺柱位置供油，回油孔则布置在缸盖两侧的低应力区域，保证润滑油能够快速回流至油底壳，避免出现机油滞留高温区导致的变质问题。

　　设计思路上完全遵循自上而下的整机匹配逻辑，首先确定与缸体连接的底面边界：底面采用整体式平面密封结构，围绕每个燃烧室设置了环形的缸垫压合凸台，螺栓孔位置按照六缸机的标准排布，共设置24个主螺栓孔，每个螺栓孔周边设计了加强筋结构，将螺栓预紧力均匀分散到缸盖基体上，避免局部应力过大导致的密封面变形。燃烧室部分采用篷型结构，匹配顶置凸轮轴的配气布局，每个气缸设置两个进气门、两个排气门，气门座圈、气门导管的安装孔位严格按照同轴度要求设计，预留了合理的过盈安装余量，同时在喷油器（汽油机为火花塞）安装位置设置了隔热衬套的安装台阶，避免高温燃气直接接触缸盖基体。配气机构安装面位于缸盖顶部，预留了凸轮轴轴承盖的定位销孔、螺栓孔，以及气门室盖的密封胶槽，前端面设置了正时系统的安装接口，后端面预留了曲轴箱通风装置的连接口，两侧面分别布置了进排气歧管的安装法兰，法兰面的螺栓孔位置、密封面宽度完全匹配量产歧管的安装要求，同时预留了水温传感器、机油压力传感器、暖风取水口等外围附件的安装凸台。

　　从安装边界与尺寸控制来看，该缸盖的总长度适配直列六缸的缸心距要求，每个缸的缸心距保持一致，保证与缸体的缸筒位置完全对中，总宽度控制在能够适配整车发动机舱横向布置要求的范围内，高度方向则预留了气门升程的足够空间，避免活塞在上止点时与气门发生运动干涉。建模过程中对所有安装孔的位置度、密封面的平面度、运动部件的间隙都做了模拟校验：比如气门最大升程时与活塞顶部的间隙保持在1mm以上的安全余量，缸盖螺栓的安装深度不超过水套壁厚的安全范围，所有凸台的圆角半径按照铸造工艺要求设置，避免出现应力集中的尖角结构。对于气道的流通特性，建模时保留了气道内壁的光滑过渡曲面，没有出现截面突变的结构，能够减少进气阻力，提升充气效率；水套内部的壁厚保持均匀，避免铸造时出现缩松、气孔等缺陷，同时在水套的最低点设置了放水堵的安装孔，方便冬季停机时排放冷却液，防止冻裂缸盖。

　　在实际工程应用中，这类缸盖的三维模型还可用于后续的有限元强度分析、热力学仿真、气道流场模拟，也可作为加工工艺编制、铸造模具设计的基础参考，模型中所有的安装接口、壁厚、加强筋结构都完全符合量产机型的设计规范，没有出现脱离实际加工与装配要求的理想化结构，比如在挺柱孔的位置设置了合理的壁厚，保证加工时不会出现振颤，在缸盖两端的吊装位置设置了吊装凸台与螺栓孔，方便生产装配过程中的吊运操作，所有的外部棱角都做了倒角处理，避免装配时划伤操作人员或者损坏密封胶条。
