单缸风冷式发动机缸体结构设计

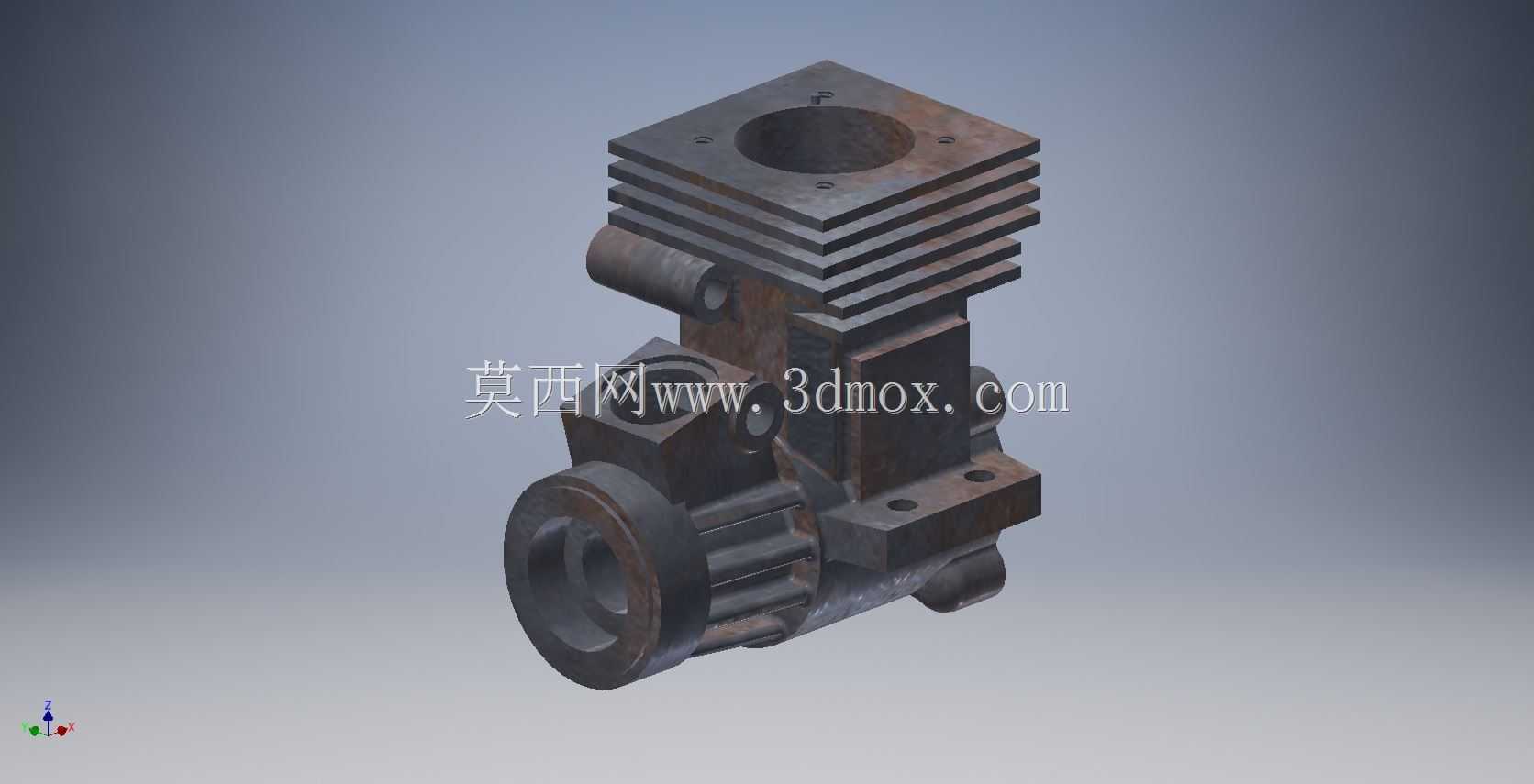

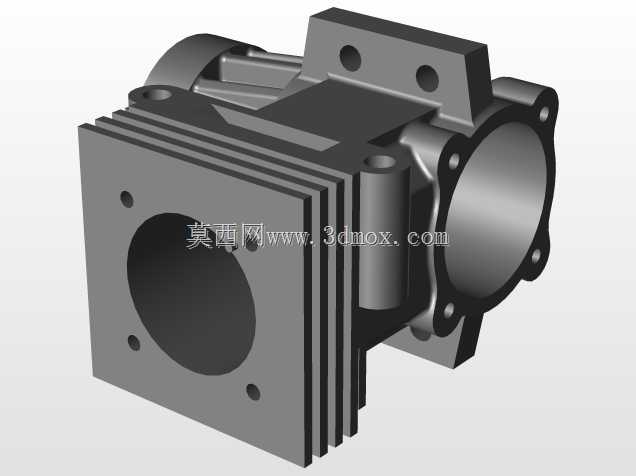

　　在小型通用内燃机的整机结构中，缸体是承载全部运动副、密封燃烧腔、整合附属安装位的核心承载构件，这款单缸风冷缸体的设计，完全围绕小排量动力设备的实际使用场景展开，覆盖通用汽油机、小型空压机动力端、微型农机动力单元等多个应用领域，这类缸体的服役场景往往伴随持续高负荷运转、环境散热条件波动大、安装空间紧凑的特点，因此设计阶段需要平衡结构强度、散热效率、安装兼容性三个核心维度的需求。从结构布局来看，这款缸体采用上下分体式的集成设计思路，上部为缸筒散热段，外壁直接铸出等间距的水平散热鳍片，鳍片的厚度、间距、延伸长度都经过热负荷校核，保证缸筒工作时的热量能够通过鳍片快速与流通空气完成热交换，不需要额外配置水冷套、循环水泵等附属结构，

　　大幅简化整机结构，降低故障概率，适配没有封闭冷却循环系统的小型动力设备。上部端面预留了缸盖安装的密封平面，平面上加工有均匀分布的螺栓孔位，用于压紧缸垫、固定缸盖，形成封闭的燃烧做功空间，孔位的位置度公差直接影响缸盖的密封性能，设计时严格控制螺栓孔的同轴度与端面平面度，避免长期高温工作下出现燃气泄漏、缸垫冲蚀的问题。缸体中部集成了曲轴腔的承载结构，侧面的大孔径轴承位用于安装曲轴主轴承，支撑曲轴的旋转运动，轴承位的加工精度直接决定曲轴的运转平顺性，设计时预留了合适的过盈配合量，保证轴承压装后不会出现松旷、跑外圈的问题，同时轴承位周边设计了加强筋结构，分散曲轴做功时传递到缸体的冲击载荷，避免应力集中导致的缸体开裂。

　　缸体侧面的凸台结构预留了配气机构、化油器或者喷油器、进排气管的安装接口，每个接口的位置都对应整机的装配边界，不需要额外加装转接支架就能完成附属部件的固定，减少整机的零件数量。下部的腔体结构整合了润滑油道的预留空间，风冷机型的润滑多采用飞溅润滑方式，腔体的轮廓设计充分考虑曲轴运转时的润滑油甩油路径，保证缸筒内壁、活塞销、连杆轴承等摩擦副都能得到充分的润滑油供给，减少运动件的磨损。从安装边界来看，这款缸体的底部安装孔位采用标准化的布局尺寸，能够适配同排量段的多数通用动力机架，安装面的平面度经过严格控制，保证缸体固定后不会出现装配应力，避免长期震动下的连接螺栓松动。设计过程中充分考虑了铸件的工艺可行性，所有壁厚都保持均匀过渡，

　　避免出现壁厚突变导致的铸造缩孔、冷隔缺陷，散热鳍片的根部设计了合适的铸造圆角，既减少应力集中，也降低铸造时的清砂难度。在实际使用中，这类缸体需要承受燃烧过程中的高温高压冲击，以及活塞往复运动产生的侧推力，因此结构设计时在缸筒内壁、曲轴轴承位等受力集中的区域都做了局部加厚处理，在保证整体重量可控的前提下提升结构强度，相比水冷缸体，风冷结构的缸体重量更轻，维护成本更低，不需要定期更换冷却液、检查冷却管路，非常适合野外作业的小型农机、便携动力设备、小型工程机械的动力单元使用。缸体的外形轮廓充分考虑了风冷气流的流通路径，散热鳍片的走向与整机工作时的冷却风流向保持一致，减少风阻的同时提升散热效率，避免出现局部散热死角导致的缸筒热变形，保证活塞与缸筒的配合间隙始终处于合理范围，减少拉缸、活塞卡滞等故障的发生概率。
