弗里卡多辐条汽车轮毂结构设计

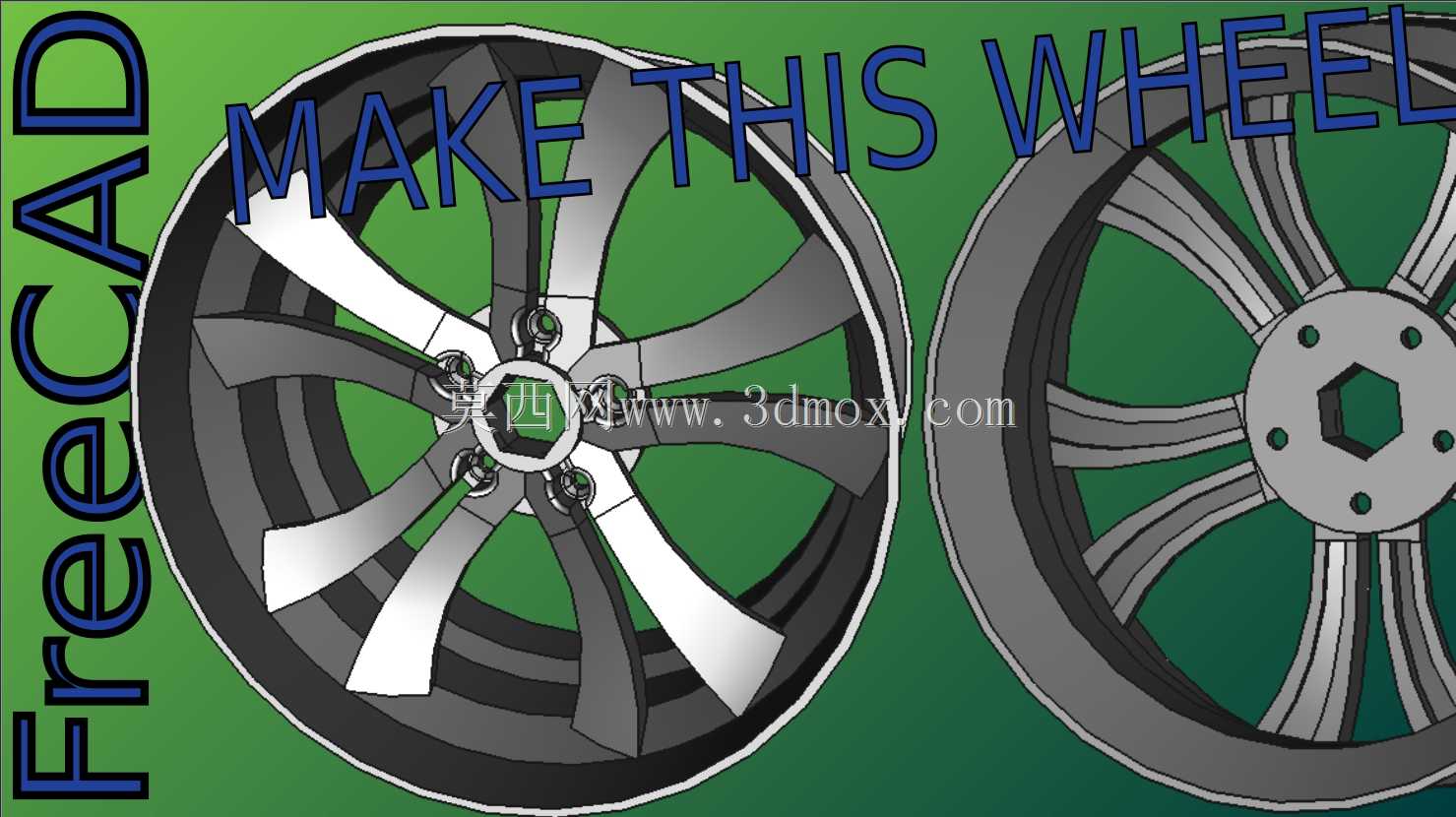

　　汽车行走系统中，轮毂作为连接轮胎与车桥的核心承载部件，其结构合理性直接影响整车行驶的平顺性、承载能力与动态可靠性，本次设计的多辐条轮毂主要适配乘用车辆的非驱动转向桥位置，也可根据载荷参数调整后用于轻型商用车辆的后支撑桥。从实际装车场景来看，该轮毂需要同时承受静态下的整车垂直载荷，行驶过程中来自路面的纵向冲击、侧向转弯离心力，以及制动过程中传递的扭矩载荷，因此结构设计阶段首先对安装边界做了明确限定：中心定位孔采用六角形配合结构，与车桥轴头的六角定位段实现周向防转配合，避免传统键连接带来的应力集中问题，中心孔周边均匀布置4个螺栓安装孔，孔位同轴度公差控制在0.05mm以内，保证装车后轮辋的端面跳动量满足高速行驶的动平衡要求。

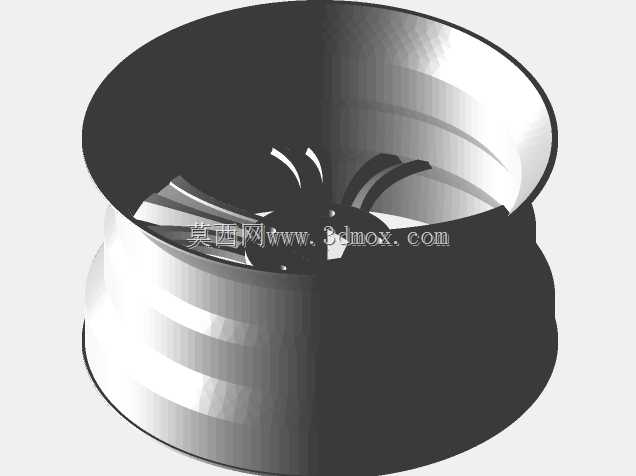

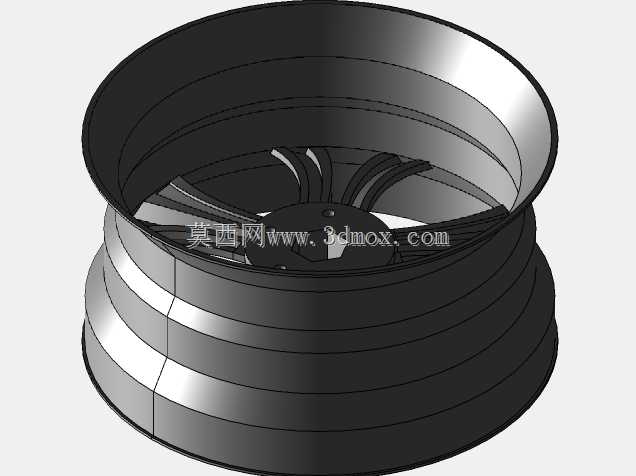

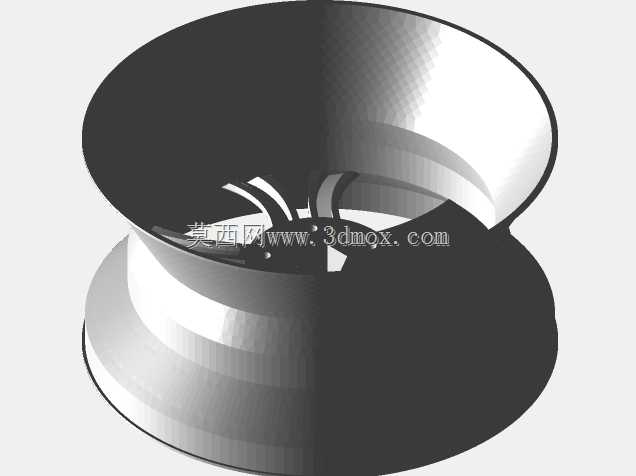

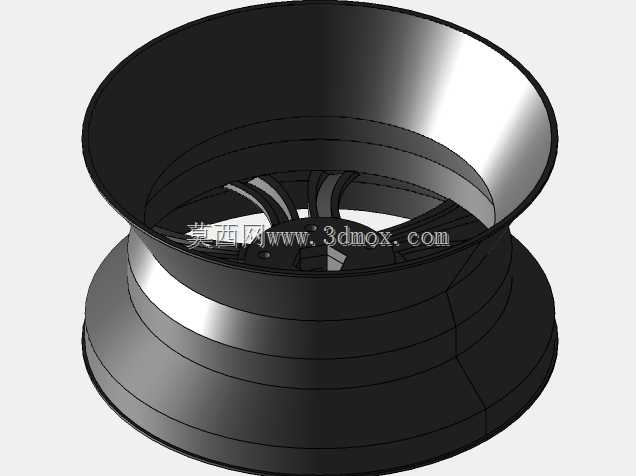

　　轮辋部分采用等厚度环形结构，边缘设置有标准的轮胎安装止口，止口的圆角半径与深度完全匹配常规乘用车子午线轮胎的胎圈尺寸，不需要额外修改轮胎参数即可完成装配，轮辋的径向宽度根据适配轮胎的扁平比做了对应匹配，保证轮胎安装后胎侧不会与辐条产生运动干涉。辐条采用不对称的弯扭式造型设计，并非单纯为了外观效果，每根辐条的截面从中心安装座位置向外延伸至轮辋处逐渐收窄变厚，这种变截面设计一方面可以在保证辐条整体抗弯、抗扭刚度的前提下降低整体重量，实现非簧载质量的降低，提升整车悬挂的响应速度，另一方面弯扭的辐条造型可以在车辆经过颠簸路面时，通过自身的微小弹性形变吸收部分路面冲击，减少传递到车桥的振动载荷。

　　设计过程中对辐条的受力路径做了针对性优化，所有辐条的受力交汇点集中在中心安装座的环形加强筋位置，避免应力在螺栓孔周边集中，中心安装座的背面设置有环形沉台，与轴头的安装端面实现面接触配合，保证安装后的接触刚度，避免长期使用后出现螺栓松动的问题。从安装维护的角度来看，该轮毂的辐条间隙预留了足够的制动卡钳操作空间，不需要拆卸轮毂即可完成制动片的检查与更换作业，辐条表面的流线型曲面没有明显的积灰死角，日常行驶中泥水可以顺着曲面自然滑落，减少污渍附着带来的动平衡偏差。

　　在结构验证阶段，针对常见的过载工况做了受力校核：当车辆以额定载荷经过单边减速带时，单轮承受的最大冲击载荷为额定静载荷的2.7倍，此时辐条与轮辋连接位置的最大应力低于材料的屈服强度，安全系数满足乘用车行走部件的设计规范；在高速转弯工况下，侧向加速度达到0.8g时，辐条的侧向变形量控制在0.3mm以内，不会出现蹭擦制动卡钳的问题。轮辋的气门嘴安装孔位置设置在两根辐条之间的空隙处，安装气门嘴时不会与辐条产生干涉，充气操作的操作空间充足。

　　不同于传统的等厚直辐条轮毂，该设计的辐条采用了明暗相间的曲面分区，这种结构在实际生产中如果采用铸造工艺，可以通过金属型模具的分型面优化实现一次成型，不需要额外的机加工序即可达到表面质量要求，如果采用锻造工艺生产，辐条的金属流线可以顺着受力方向分布，进一步提升部件的疲劳强度。轮毂的整体安装节圆直径、中心孔尺寸、螺栓孔规格都遵循通用乘用车的轮毂安装标准，可以直接替换同参数的原厂轮毂，不需要对车桥、制动系统做任何改装，适配性较强。从实际使用场景出发，该轮毂的辐条数量与排布方式兼顾了散热需求，车辆制动过程中制动盘产生的热量可以通过辐条之间的空隙快速随气流散出，避免长时间制动后热量传递到轮胎导致胎压异常升高，提升连续制动工况下的行驶安全性。
