汽车前脸蜂窝状进气格栅结构设计

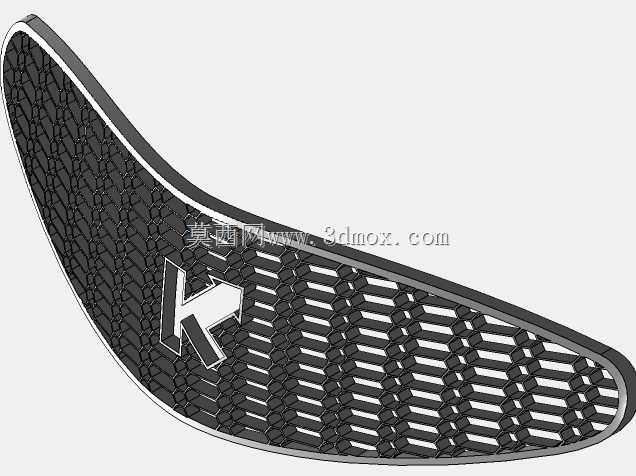

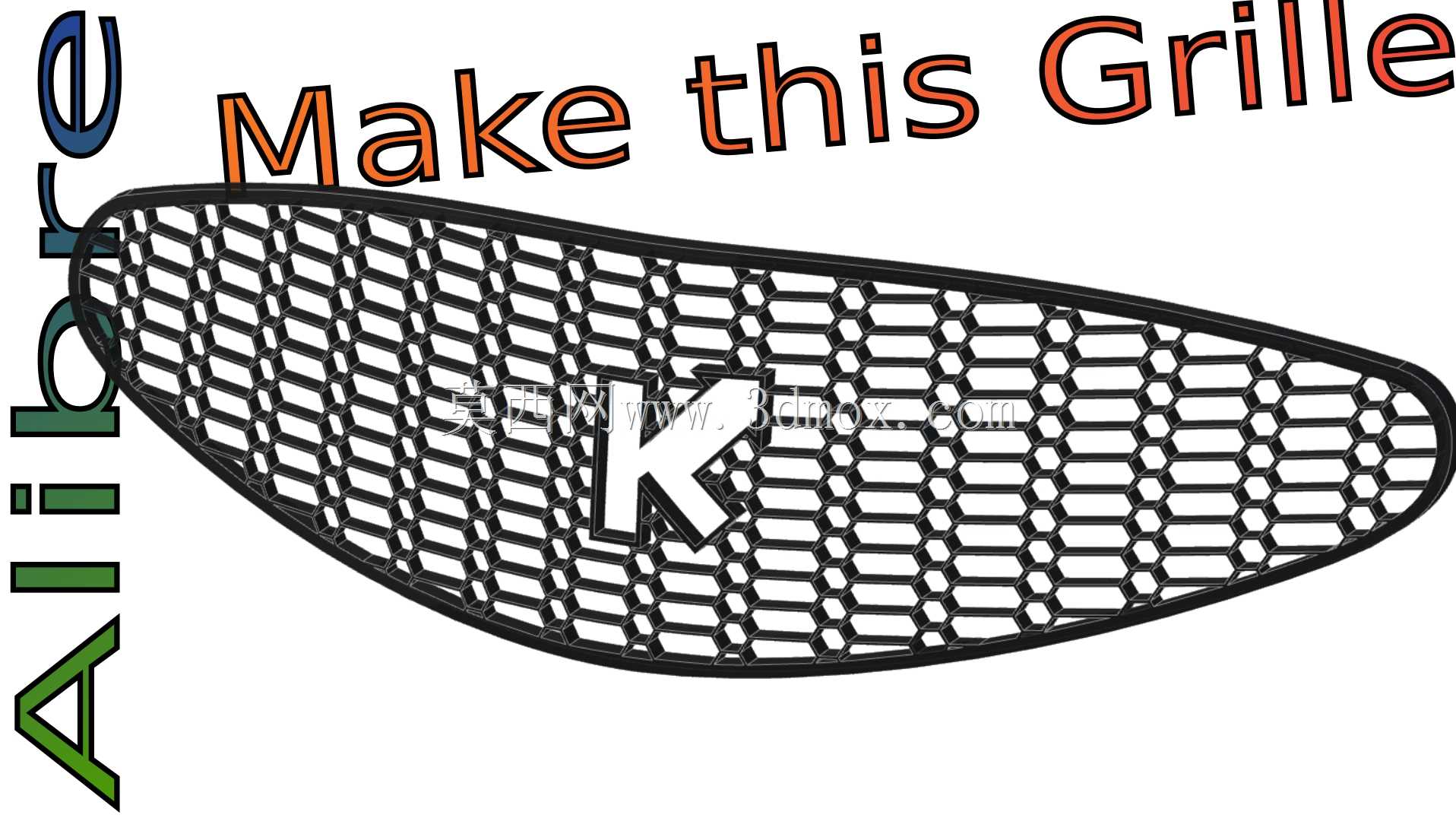

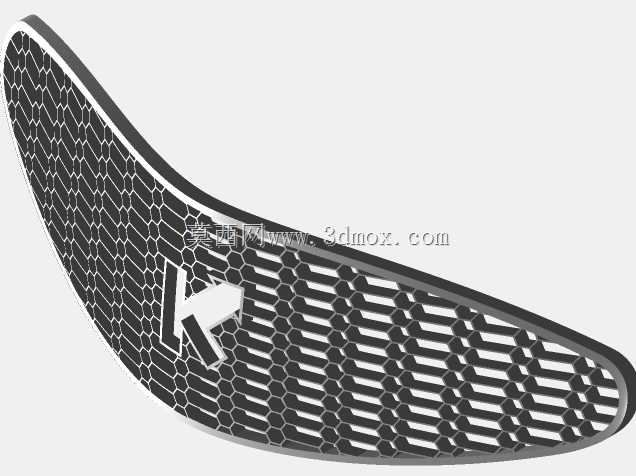

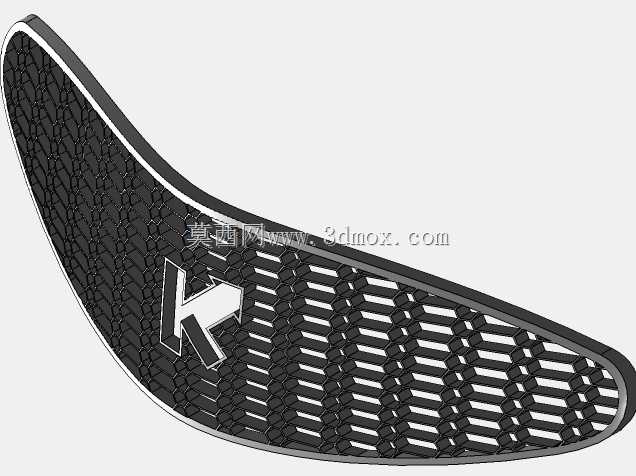

　　汽车进气格栅作为前脸核心覆盖件，首要作用是为发动机舱内的散热器、冷凝器等热交换部件提供充足的进风通道，同时兼顾整车前脸的视觉辨识度，阻挡行驶过程中路面飞溅的碎石、飞虫等异物直接撞击舱内部件，避免散热鳍片被打弯变形影响换热效率。这款蜂窝状格栅的设计，首先要匹配车头的曲面安装边界，整体轮廓采用流线型的类水滴造型，边缘弧度完全贴合前保险杠的安装槽位，安装点位分布在格栅周圈的隐藏式卡扣位，装配后与周边保险杠、大灯的缝隙控制在均匀的1.5mm间隙，避免行驶过程中出现风噪、震动异响。网格结构采用正六边形蜂窝排布，这种结构的优势在于同等开孔率下，结构刚性比方形网格高30%左右，不需要额外增加加强筋就能满足日常使用的抗冲击要求，

　　同时六边形的导风角度经过优化，车辆中高速行驶时，气流可以顺着网格孔隙顺畅进入舱内，不会在格栅表面形成过多紊流增加风阻。格栅中部预留了品牌标识的安装位，标识底座与网格一体成型，避免后期粘贴出现的脱落、对位偏差问题，标识周围的网格密度做了渐变调整，靠近标识位置的网格单元尺寸略微缩小，既保证标识安装的平整度，也不会过度遮挡进风面积。设计过程中首先要确认安装边界的点云数据，基于车头外曲面做偏移处理得到格栅的基础曲面，再沿着曲面法向拉伸网格的筋条结构，筋条厚度控制在1.2mm，既满足注塑成型的工艺要求，不会出现缩痕、填充不足的缺陷，也能控制整体重量，降低车头的前部载荷。网格的开孔率经过测算维持在65%左右，

　　这个数值可以平衡散热需求与外观遮挡效果，既不会因为开孔过大直接暴露舱内部件影响美观，也不会因为开孔过小导致进气量不足，引起散热系统高温报警。格栅的背面周圈设计了一圈密封胶条安装槽，装配时粘贴发泡橡胶条，与保险杠安装面紧密贴合，避免气流从格栅周边缝隙窜入，导致进风效率下降，同时也能阻挡雨水、洗车水顺着缝隙流入舱内的电气部件位置。在结构强度验证阶段，需要模拟不同车速下的风压载荷，尤其是高速行驶时正面迎风的压力，确保格栅筋条不会出现永久变形，同时还要做低温抗冲击测试，在零下30度的环境下，模拟碎石撞击不会出现网格碎裂的情况。另外格栅的表面处理预留了喷漆、电镀的工艺余量，筋条的脱模角度控制在1.5度，方便注塑生产时顺利脱模，不会出现拉伤、

　　粘模的问题。日常使用场景中，这类格栅除了服务于燃油车的散热进气，也可以适配新能源车型的前脸封闭段装饰，调整网格背后的挡风结构就能实现不同车型的需求，不需要重新开模制作整体轮廓，只需要更换背部的挡风插件即可，大幅降低了不同配置车型的开发成本。安装时只需要将周圈的卡扣对准保险杠上的对应卡槽，按压到位即可完成装配，不需要额外使用螺丝固定，后期维修更换时可以直接徒手拆卸，降低售后维护的时间成本。
