注塑模具肋位结构三维设计方案

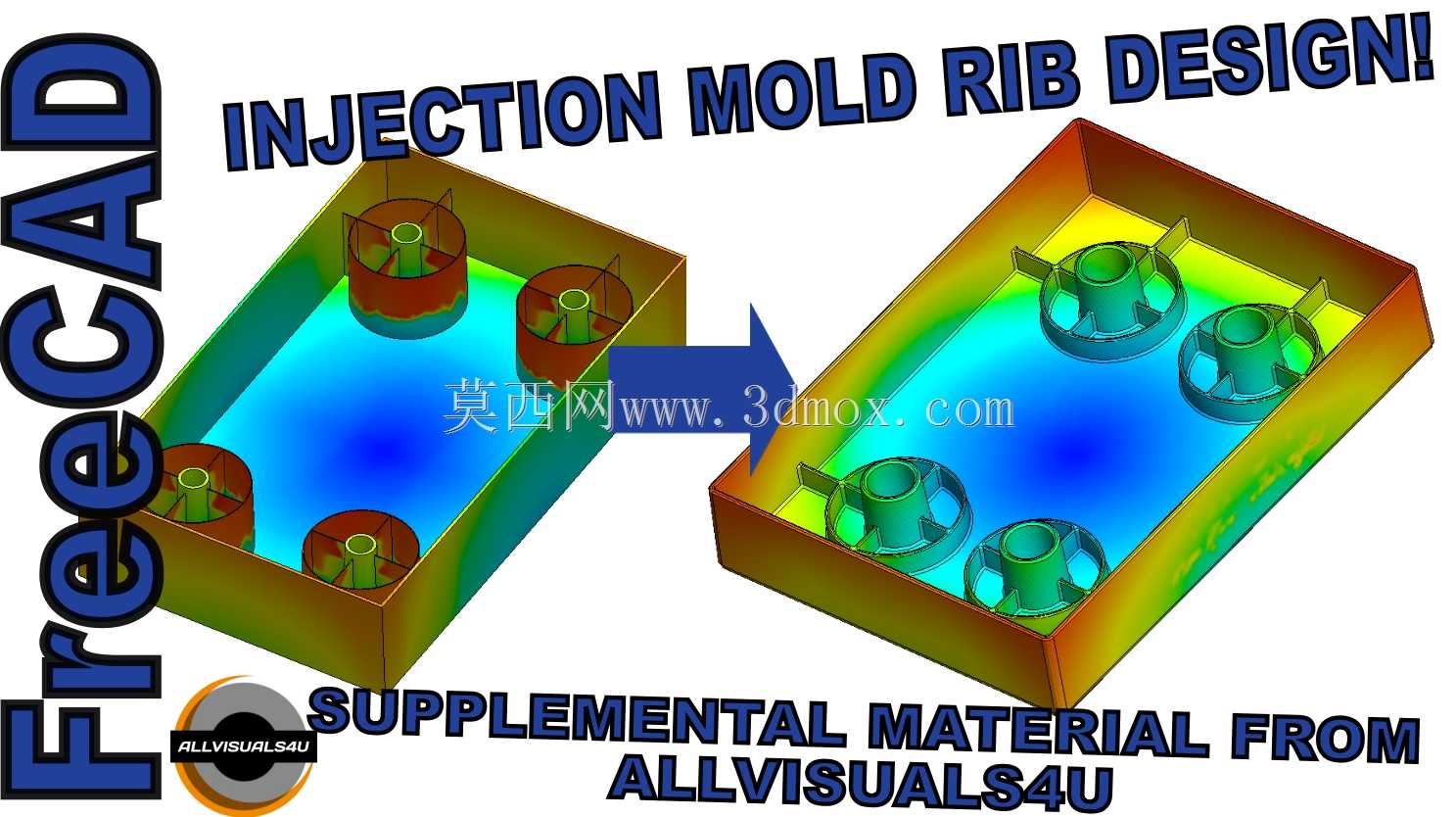

　　在注塑成型生产环节，带肋位的壳类塑件一直是结构设计的核心优化对象，这类结构广泛出现在家电外壳、工业电气盒体、小型设备防护壳等量产塑件中，肋位的设计合理性直接决定塑件成型后的翘曲变形量、结构刚性以及生产周期。这套肋位结构的模具设计，核心围绕壳类塑件内部加强肋的成型逻辑展开，先从塑件本身的功能需求倒推模具结构：日常应用中这类带内肋的盒体，往往需要承载内部电子元件的安装应力，同时要承受装配过程中的螺丝锁附力，若肋位设计过薄，会出现填充不足、熔接痕明显的问题，直接降低结构连接强度；若肋位厚度过大，又会在肋位背面出现明显缩痕，影响塑件外观质量，还会延长冷却时间拖慢生产节拍。

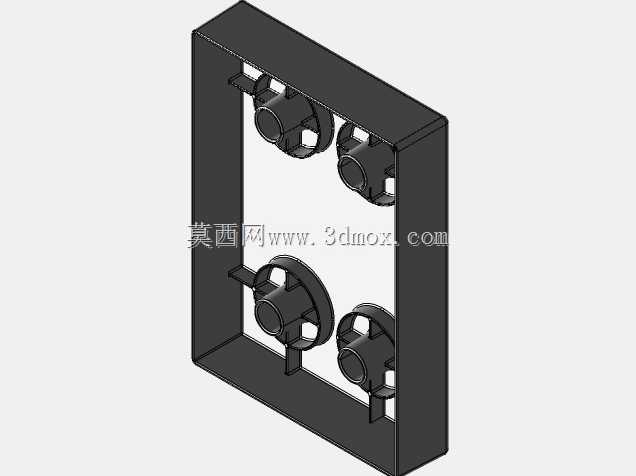

　　设计过程中首先锁定了肋位与主体壁厚的比例关系，把肋根厚度控制在主体壳壁厚度的0.6倍区间，肋位沿着型腔内部的安装柱周向均匀分布，既保证安装柱周边的结构强度，避免螺丝锁附时柱位开裂，又通过肋位的排布引导熔融塑料的流动路径，让熔料从浇口进入型腔后，能顺着肋位的导向快速填充到型腔远端，减少困气缺陷的产生。从模具的成型结构来看，型腔侧对应肋位的加工位置做了渐变的脱模斜度处理，肋位深度方向的斜度控制在1.5度，既保证开模时塑件不会粘定模，又不会因为斜度过大导致肋位顶端厚度过薄，出现填充缺料的问题。

　　考虑到注塑生产中的冷却效率问题，肋位对应的模具型芯位置，排布了随形的冷却水道，水道距离肋位成型面的距离保持均匀，避免肋位位置冷却不均导致的应力集中，减少塑件脱模后的变形量。在安装边界的匹配上，这套肋位结构完全适配常规的两板模模架，不需要额外设计复杂的抽芯结构，肋位的走向全部顺着开模方向，加工时可以通过常规的数控铣削直接完成型芯加工，不需要做电极拆分的额外工序，能有效降低模具的加工成本。实际生产验证中，这种肋位排布的盒体塑件，在同等材料用量的前提下，结构刚性比无肋的平壁盒体提升40%以上，成型周期比厚壁加强的结构缩短15%左右，同时肋位背面的缩痕控制在肉眼不可见的范围，能满足外观件的质量要求。

　　设计时还兼顾了成型后的顶出平衡，肋位之间的平面区域均匀布置顶针位置，顶出力不会直接作用在肋位薄壁上，避免顶出时肋位出现发白、断裂的缺陷。针对不同塑料原料的成型特性，这套肋位结构的参数预留了调整空间，比如成型流动性较好的PP、PE材料时，可以适当减小肋根厚度，进一步降低缩痕风险；成型流动性较差的PC、ABS加纤材料时，可以适当加大肋位的脱模斜度，避免填充不足和脱模拉伤。从装配适配性来看，肋位的高度没有超过盒体内部的安装平面，不会干涉内部元件的放置，肋位与安装柱的连接位置做了R角过渡，减少应力集中的同时，也能避免熔融塑料填充时出现涡流困气的问题。
