带竖纹加强结构的PET饮料瓶注塑模设计方案

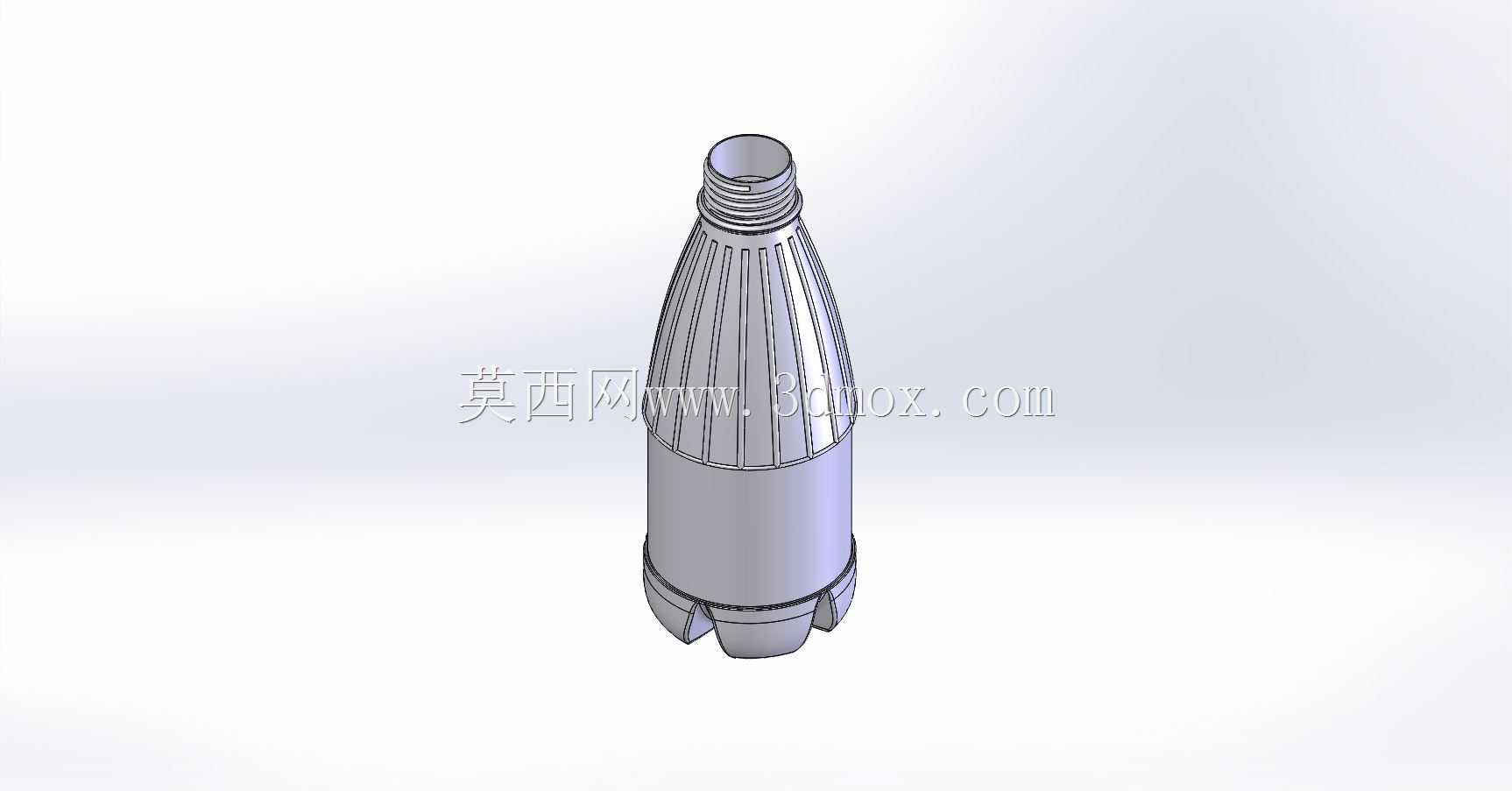

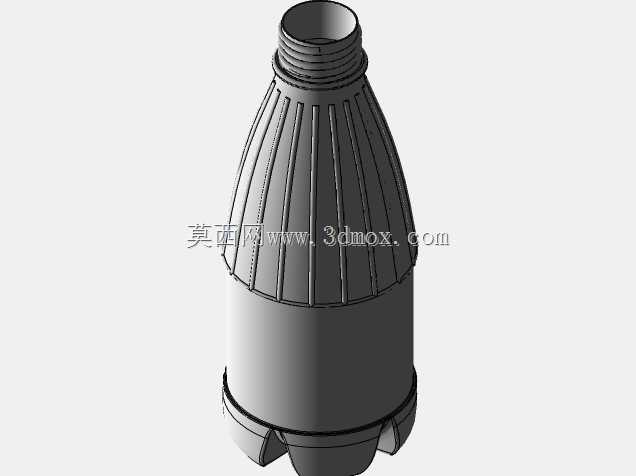

　　这套瓶体成型方案针对常温灌装类饮品的量产需求开发，核心适配两步法吹塑成型工艺，先完成瓶胚的注塑加工，再通过吹塑工位完成最终瓶型的胀型定型，可直接对接现有饮品灌装线的上料、旋盖工位，无需额外调整输送导轨的适配尺寸。瓶口采用标准螺纹结构设计，螺纹牙距与通用PCO1881瓶盖完全匹配，旋合过程中能保证足够的密封预紧力，避免灌装后出现漏液、渗液问题，瓶口端面做了0.3mm的平位处理，旋盖时密封垫片能完全贴合端面，不会出现偏压导致的密封失效。瓶身上半部分设计了12条均匀分布的竖向凸筋，凸筋深度0.8mm，从瓶口下方30mm位置一直延伸到瓶身直段起始处，这部分结构一方面能提升瓶身的环向刚度，灌装后堆码时不会因为上层箱体的压力出现瓶身凹陷变形，

　　另一方面竖向筋条能在吹塑成型时起到料流导向作用，避免PET料在模腔内流动不均导致的壁厚差过大问题，实测成型后瓶身最薄处壁厚不低于0.2mm，满足碳酸饮品、含气饮品的承压要求。瓶身直段部分做了等直径设计，外壁粗糙度控制在Ra0.8以内，贴标工位操作时标签能完全贴合瓶壁，不会出现气泡、翘边问题，直段长度占瓶身总高度的60%，足够容纳常规饮品的标签印刷区域，也能适配不同高度的热缩套标设备。瓶底采用五瓣式支撑脚结构，每个支撑脚的圆角半径做了加大处理，避免吹塑时底部应力集中出现开裂，支撑脚的高度为12mm，灌装后放置在平面上时能保证足够的支撑稳定性，不会出现放瓶时倾倒、歪斜的问题，同时五瓣结构的凹槽能在输送线上起到定位作用，

　　和星形拨轮的卡位完全匹配，高速输送时不会出现卡瓶、掉瓶问题。模具设计时充分考虑了冷却水路的排布，模腔周围的水路距离型腔壁的距离控制在15mm，水路直径8mm，采用循环水冷方式，成型时能快速带走PET料的热量，缩短成型周期，单模腔的成型周期可控制在18秒以内，满足大批量量产的效率要求。分型面设置在瓶身最大轮廓处，合模时的贴合精度控制在0.02mm以内，不会出现合模缝溢料的问题，减少后续修边的人工成本。脱模结构采用推板加气顶的组合方式，瓶胚注塑完成后先通过气顶通入压缩空气，让瓶胚和模芯之间形成气隙，再通过推板将瓶胚平稳推出，不会出现脱模时瓶胚变形、拉伤的问题。这套模具的安装尺寸适配常规200吨注塑机的模架安装位，定位圈直径100mm，

　　主流道衬套的球面半径和注塑机喷嘴完全匹配，浇口采用热流道针阀式浇口，浇口痕迹控制在0.5mm以内，不会影响后续吹塑成型的瓶底外观。针对吹塑环节的模腔设计，排气槽设置在瓶身筋条的末端和瓶底支撑脚的交汇处，排气槽深度0.03mm，吹塑时能快速排出模腔内的空气，避免瓶身出现缺料、烧焦的问题，模腔表面做了硬质阳极氧化处理，表面硬度达到HV400以上，量产过程中不会因为PET料的摩擦出现模腔划伤，延长模具的维护周期。实际量产验证中，这套结构的瓶型在跌落测试中，从1.2米高度自由跌落至水泥地面，瓶身无开裂、漏液问题，堆码测试中三层堆码72小时无明显变形，完全满足快消品包装的运输、存储要求。
