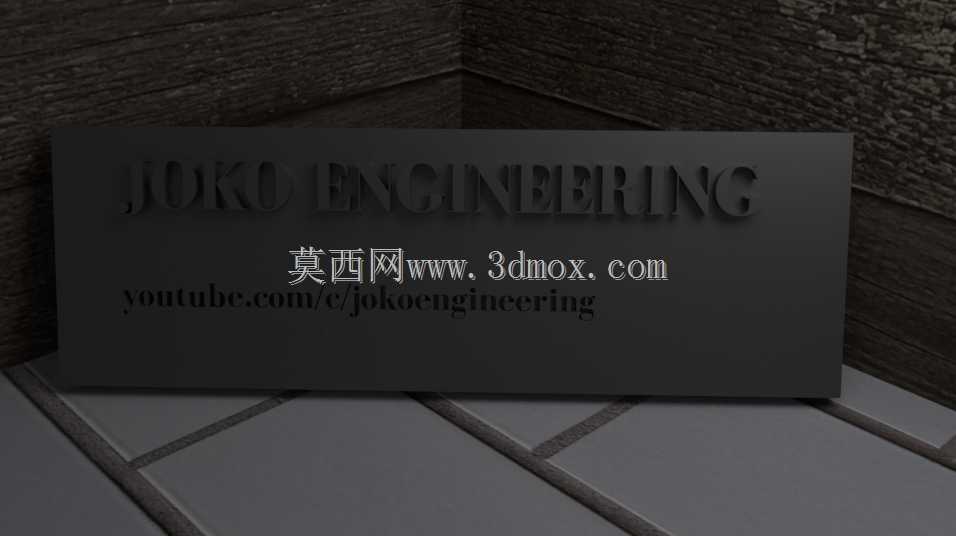

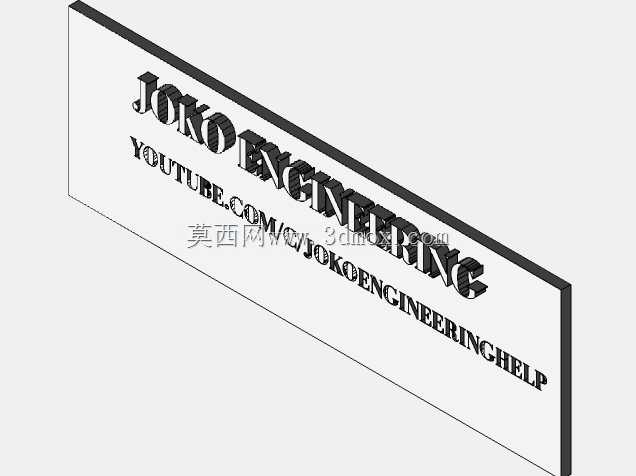

FreeCAD凹刻浮雕文本结构设计方案

项目分类:通用机械零部件 发布时间:2022-02-05 ID:537867
  • FreeCAD凹刻浮雕文本结构设计方案
  • FreeCAD凹刻浮雕文本结构设计方案

  在机械零部件的标识加工环节,凹刻浮雕文本是应用极为广泛的结构形式,小到五金配件的型号标注、设备外壳的品牌标识,大到工业构件的参数铭牌区域,都需要通过这类凹凸结构实现信息的永久留存,相比印刷、喷涂等表面处理方式,浮雕凹刻结构不会因摩擦、腐蚀、高温环境出现标识脱落模糊的问题,在户外设备、工业机床、工装夹具等长期处于复杂工况的产品上,这类结构的实用性优势尤为突出。

  做这类凹刻文本结构设计时,首先要明确安装边界的约束条件,文本区域的外轮廓需要完全落在待加工工件的平整基准面上,要避开工件的安装孔位、焊接边、折弯圆角等结构区域,通常文本区域距离工件边缘的最小安全距离要保留3mm以上,避免后续机加工或者冲压工序时出现边缘崩缺、文本变形的问题。如果是在曲面工件上做凹刻文本,还要提前计算曲面的曲率半径,文本的凹陷深度不能超过曲面壁厚的五分之一,防止加工后工件局部结构强度不足出现形变。

  从功能特性来看,凹刻文本的凹陷深度需要根据工件的实际使用场景调整,用于普通室内设备的标识,凹陷深度控制在0.2-0.5mm即可,既能保证触摸时有清晰的凹凸触感,视觉上文字轮廓清晰,也不会因为凹陷过深积留灰尘油污;如果是用于户外露天设备或者经常接触切削液、油污的机床部件,凹陷深度可以适当加深到0.8-1.2mm,同时要在文本凹槽的边缘做0.1mm的倒角过渡,避免清洁时残留污渍卡在凹槽边角,也能防止加工时出现锐边割手的问题。

  设计思路上,这类文本结构不需要单独拆分零件建模,优先采用基体特征上的布尔运算实现,先在基准面上绘制文本草图,调整字体为无衬线的工业常用字体,避免选择笔画过细或者装饰性过强的字体,防止加工时细小笔画出现断刀或者填充不完整的问题。草图绘制完成后,通过拉伸切除的方式生成凹刻特征,这里要注意拉伸的终止条件选择“给定深度”而非“完全贯穿”,严格控制凹陷深度,同时要对文本的每个闭合轮廓做草图检查,确保没有开放轮廓、重叠线段、自相交的问题,避免后续特征生成失败,或者导出到加工软件时出现路径错误。

  实际建模过程中,还要考虑后续加工的工艺约束,如果是采用铣削加工的金属工件,文本的最小笔画宽度要大于所选铣刀直径的1.2倍,比如用1mm的立铣刀加工,笔画宽度不能小于1.2mm,否则加工时刀具无法完整走完全部笔画路径,出现文字缺笔的问题;如果是用于注塑模具上的凹刻文本,还要考虑脱模斜度,凹槽的侧壁要添加1-2度的脱模斜度,方向和模具开模方向保持一致,防止注塑脱模时文本区域出现粘模、拉花的问题。另外文本的排布要遵循工件的安装视角,保证设备安装完成后,文本处于正向可读的角度,避免出现倒置、倾斜的情况,影响标识的识别效率。

  很多新手做这类结构时容易忽略壁厚匹配的问题,比如在壁厚2mm的薄壳件上做1mm深度的凹刻,剩余壁厚只有1mm,注塑时很容易出现局部缩痕,冲压件则会出现局部强度不足容易变形的问题,所以在确定凹陷深度前,一定要核对对应位置的工件壁厚,保证凹刻完成后剩余的结构壁厚满足强度要求,通常剩余壁厚不能小于工件整体公称壁厚的60%。如果工件本身壁厚较薄无法满足深度要求,可以调整为凸字浮雕结构,也就是文本凸起于工件表面,凸起高度控制在0.3-0.8mm,同样可以实现清晰的标识效果,还不会削弱工件本身的结构强度。

  在装配场景下,带凹刻文本的面通常要作为外观面或者标识面,装配时要避免其他零部件压覆在文本区域,同时要预留足够的观察空间,保证操作人员在常规操作视角下可以清晰识别文本内容,不需要额外俯身或者调整设备角度就能读取标识信息。如果文本区域需要后续填充油漆提升辨识度,凹槽的深度还要考虑油漆层的厚度,通常预留0.1-0.2mm的油漆填充空间,避免油漆填充后文本表面和工件基准面齐平,失去凹凸的触感和视觉层次感。
