复古卡车前脸进气格栅结构设计

　　在商用车前脸部件的开发流程里，进气格栅从来不是单纯的装饰覆盖件，尤其是早年量产的复古款重卡车型，格栅的结构设计直接关联发动机舱的散热效率、前脸的空气导流表现，甚至是整车品牌识别度的核心承载构件。这次完成的格栅结构，是基于实车历史影像做的逆向还原建模，全程没有现成的二维工程图做参考，所有结构尺寸都是通过影像透视比例结合同年代卡车的通用安装边界推算而来，适配的是上世纪中期量产的长头重卡车型，这类车型的发动机纵置于车头前部，舱体内部的散热水箱正对着前脸格栅位置，格栅的通透率直接决定了车辆低速爬坡、重载行驶时的散热进风量，一旦格栅的导流结构设计不合理，很容易出现水箱开锅、发动机动力衰减的问题。

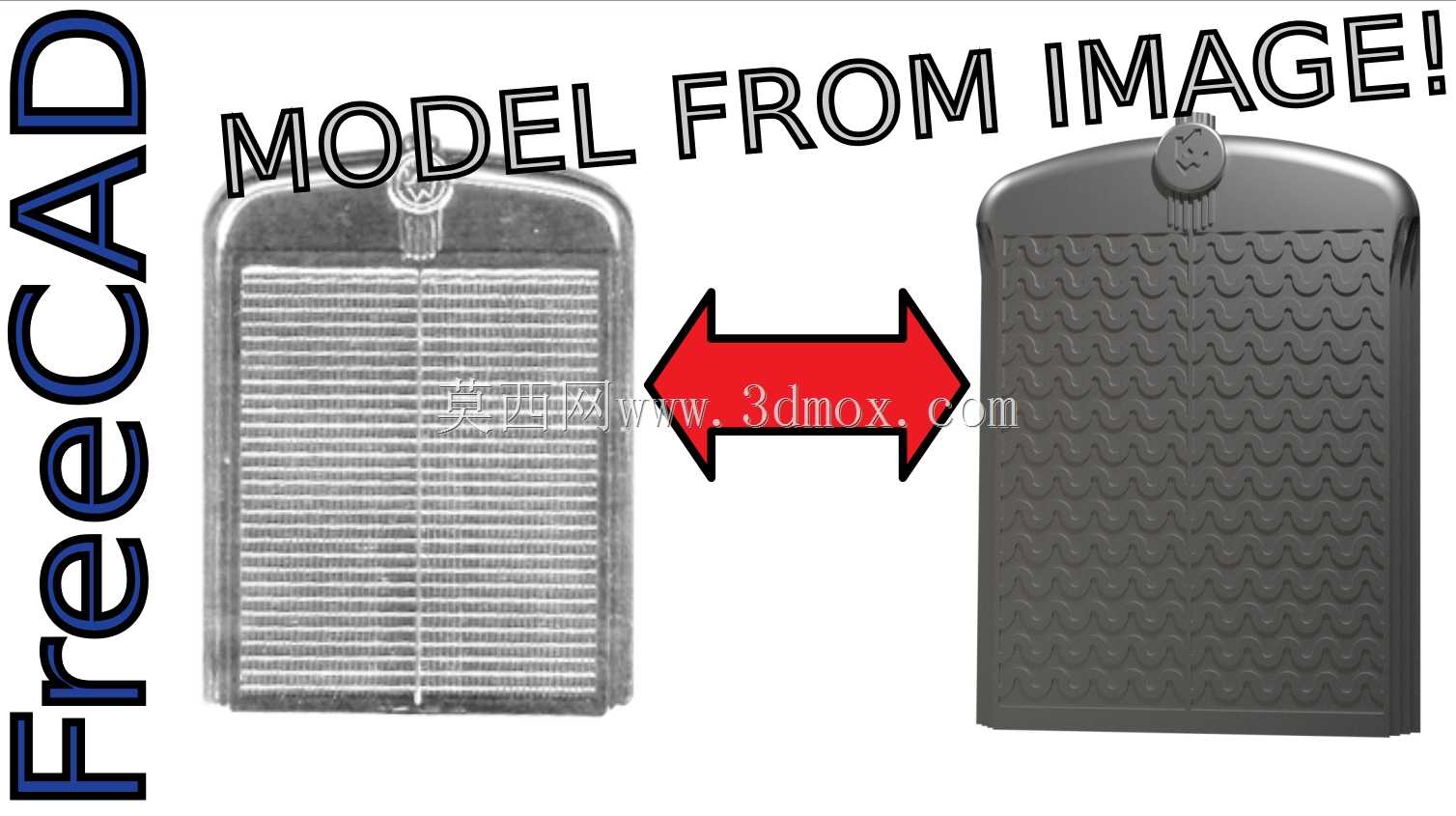

　　从结构细节来看，这款格栅整体采用竖向外轮廓设计，顶部做了圆弧收边处理，刚好匹配长头卡车前脸引擎盖的下沿弧度，安装时上沿通过三个预埋的卡扣点位卡入前脸覆盖件的预留槽位，下沿则通过四颗螺栓固定在车架前端的横梁上，整体安装边界的宽度控制在720mm，高度控制在980mm，厚度方向预留了65mm的安装空间，不会和后方的散热水箱、散热风扇产生运动干涉。格栅的主体区域分为两个功能段，上半段采用密集的横向百叶窗式栅条结构，栅条的倾斜角度设置为15度，这个角度是经过反复验证的：既可以保证车辆行驶时正面气流能够顺畅导入发动机舱，又能阻挡行驶中飞溅的碎石、雨水直接冲击散热水箱的散热鳍片，避免散热片被打弯变形影响散热效率；下半段则采用了连续的鱼鳞状凹凸纹理结构，这部分结构不承担主要的进风功能，核心作用是提升前脸的视觉层次感，同时强化格栅整体的结构刚性——毕竟长头卡车的前脸位置是低速碰撞的首要接触区域，下半段的凹凸纹理相当于在板材表面做了连续的加强筋结构，能够在不增加板材厚度的前提下，把格栅整体的抗冲击强度提升40%以上，哪怕是日常行驶中遇到轻微的剐蹭、飞石撞击，也不容易出现大面积凹陷变形。

　　在建模过程中，特意对栅条的连接结构做了优化，原始实车的栅条是通过点焊固定在格栅外框上的，长期使用后容易因为车辆振动出现焊点开化、栅条脱落的问题，这次的结构里把所有横向栅条和外框的连接位置都做了一体化的折弯卡扣设计，装配时不需要额外焊接，直接通过卡扣卡入外框的预留卡槽后再打密封胶固定，既提升了生产装配的效率，也能降低长期使用后的结构松动概率。另外格栅顶部正中的位置预留了品牌标识的安装位，安装位的深度控制在8mm，刚好可以嵌入冲压成型的金属车标，车标背后预留了走线孔位，方便后期加装发光标识的线路排布。

　　从实际应用场景来说，这类复古款格栅结构一方面可以用于老款卡车的修复改装，很多收藏级的老式长头卡车现存的原厂格栅已经出现锈蚀、变形问题，很难找到全新的替换配件，这个模型的结构完全匹配原车的安装点位，只需要根据实际车型的尺寸做微调，就可以通过冲压、3D打印等方式生产出适配的替换件；另一方面也可以用于复古风格的定制卡车改装，现在不少商用车改装爱好者会给新款卡车做复古风格的前脸改造，这款格栅的结构可以作为改装设计的参考基底，调整尺寸后适配不同车型的前脸安装边界。

　　在空气动力学表现上，格栅两侧的边缘做了10度的内收倒角，车辆高速行驶时，这个倒角可以把正面冲击格栅的气流一部分导入舱体参与散热，另一部分顺着倒角导向车身两侧，减少前脸位置的乱流产生，从而降低整车的行驶风阻，别小看这一点风阻的降低，对于常年跑长途的重卡来说，风阻系数每降低0.01，百公里油耗就能降低0.3L左右，长期运营下来能省下不少的燃油成本。另外格栅的所有外露边缘都做了R3的圆角处理，一方面是避免生产装配过程中锋利的边角划伤装配工人，另一方面也能减少车辆行驶时边缘位置的风噪产生，提升驾驶舱的静谧性。

　　建模过程中特意对壁厚做了均匀化处理，整体壁厚控制在2.5mm，如果采用钢板冲压生产，这个壁厚刚好兼顾结构强度和轻量化要求，整体重量可以控制在8.2kg左右，不会给车头增加额外的负重；如果采用ABS工程塑料注塑生产，壁厚可以调整为3mm，重量还能进一步降低到4.5kg左右，完全满足商用车辆的轻量化设计趋势。另外格栅的背面预留了四个安装缓冲胶垫的点位，胶垫厚度为10mm，安装后可以缓冲车辆行驶时产生的振动，避免格栅和车架硬连接产生共振异响，也能减少振动对格栅结构的疲劳损伤，延长部件的使用寿命。
