汽车车架中央配重块结构设计

项目分类:汽车 发布时间:2022-02-05 ID:538198
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计
  • 汽车车架中央配重块结构设计

  在整车底盘布局的配重优化工作中,车架中央位置的配重块是调整整车轴荷分配、修正质心位置的核心构件,这类构件的设计往往需要匹配车架中部的安装空间,避开底盘管线、传动部件的布置路径,同时兼顾自身安装的便捷性与长期使用的可靠性。日常做整车配重匹配时,很多前置前驱或者后置动力的车型容易出现前后轴荷偏差过大的问题,尤其是在加装上装设备、调整动力布局之后,质心偏移会直接影响车辆的转向特性、制动稳定性以及高速行驶的抗侧风能力,这时候在车架中部的空余位置加装匹配重量的配重块,是成本最低、改动量最小的轴荷修正方案,不需要大范围调整底盘部件的安装位置,也不会改动原有车架的受力结构。

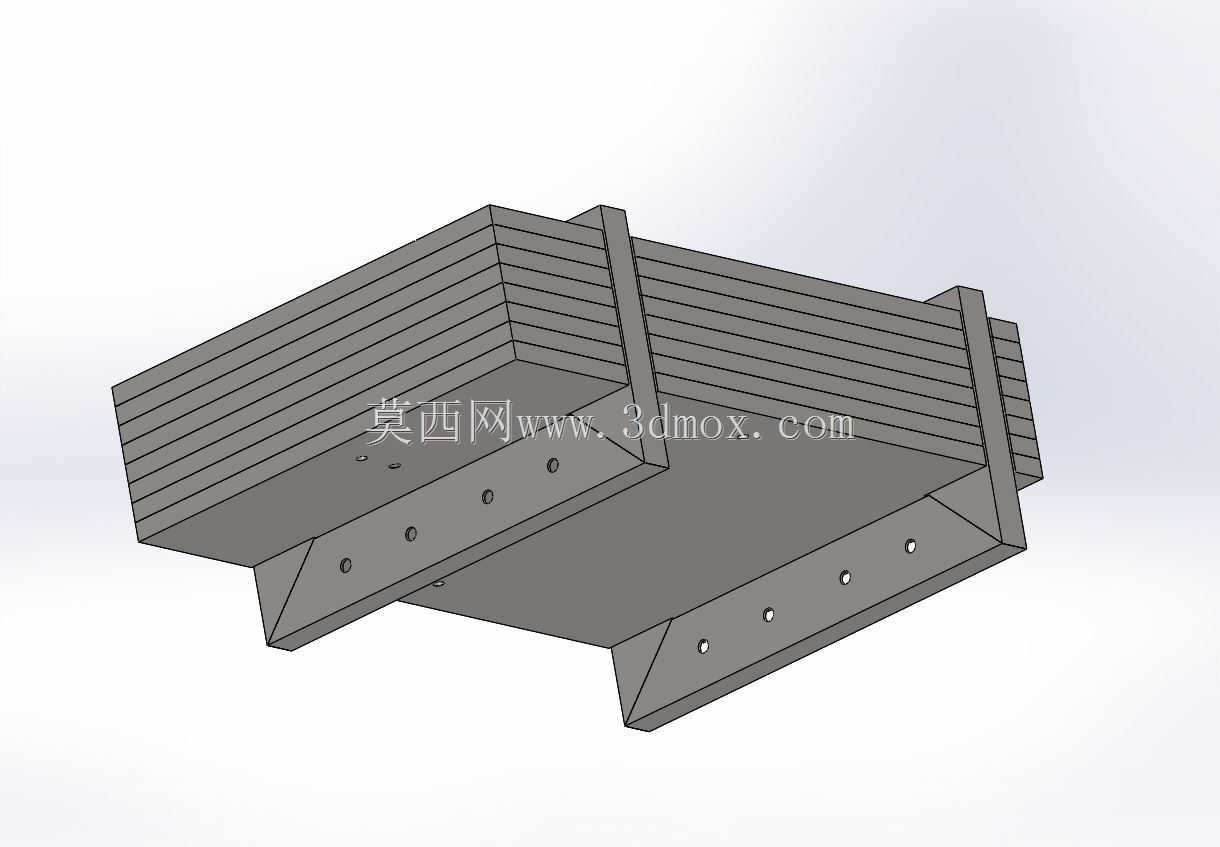

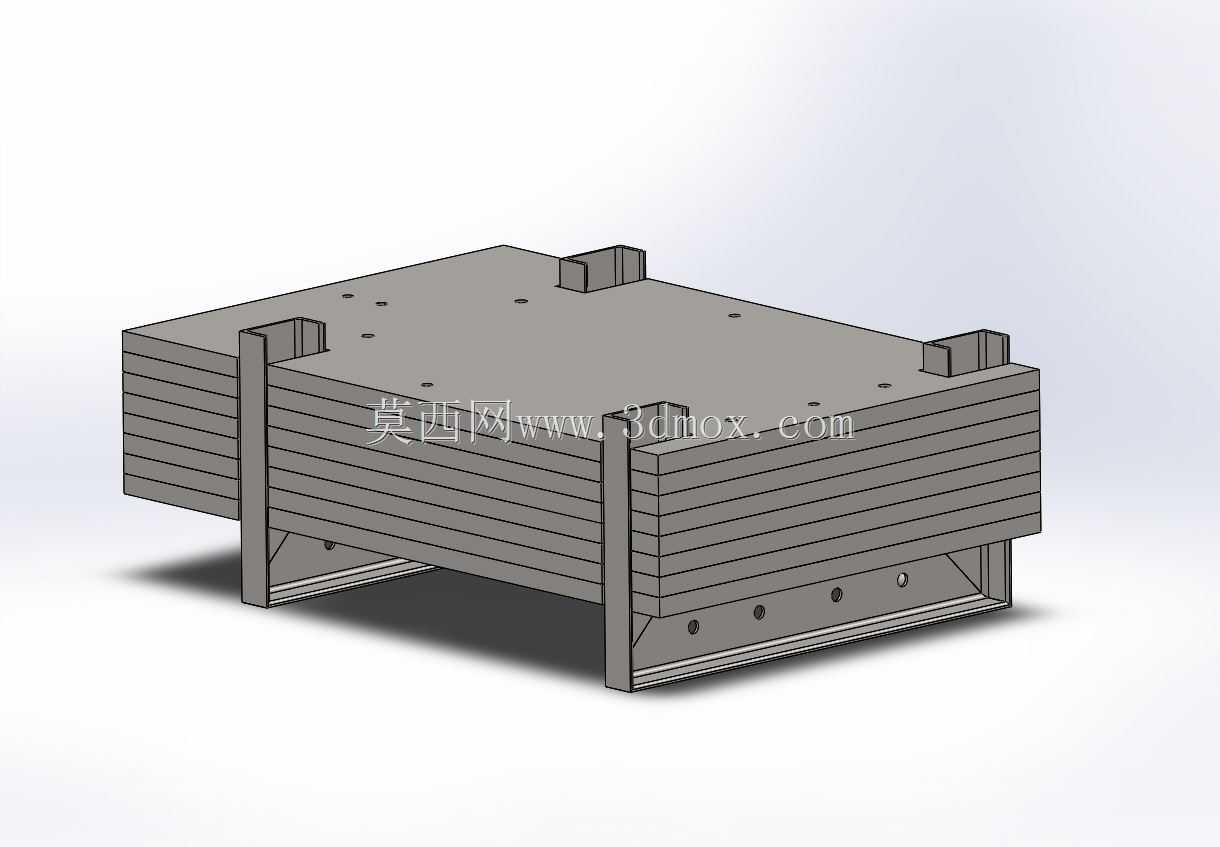

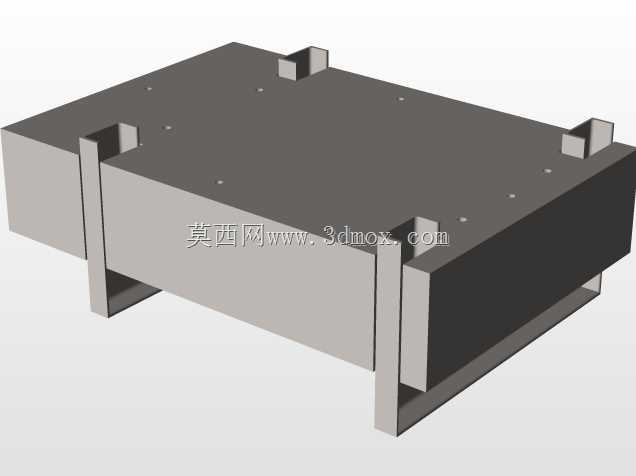

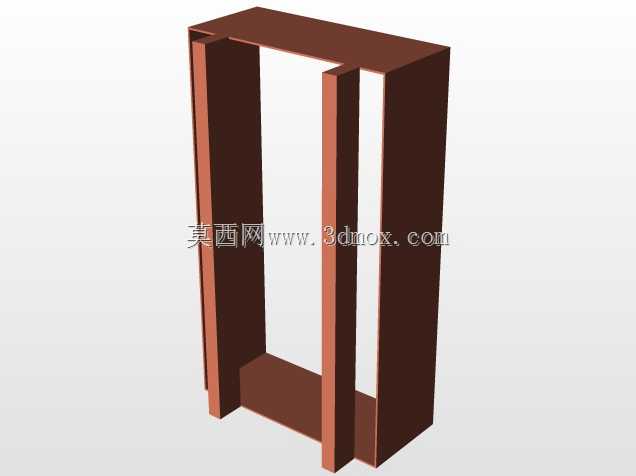

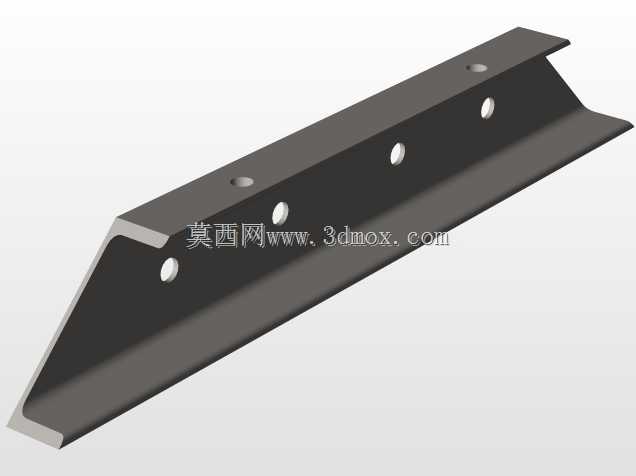

  这个配重构件采用层叠式的块状主体结构,两侧带有与车架纵梁/横梁匹配的安装支耳,支耳上预留了等距分布的安装孔位,安装时可以直接通过螺栓将配重块固定在车架中部的预留安装点上,不需要额外焊接支架,后期调整配重重量或者拆卸维护时,只需要拆装固定螺栓即可,作业效率远高于焊接式的配重结构。主体部分的层叠结构一方面是为了在有限的安装空间内最大化配重的有效重量,通过堆叠式的实体结构提升单位体积的重量占比,另一方面层叠的加强筋结构也能提升配重块自身的结构强度,避免车辆行驶过程中持续振动导致构件出现开裂、变形的问题。

  从安装边界来看,这个配重块的整体轮廓完全贴合车架中部的空余空间,下部的两个斜向支脚刚好卡在车架横梁的夹角位置,既可以分担固定螺栓的受力,避免车辆颠簸时螺栓承受过大的剪切力,也能起到安装定位的作用,装配时不需要反复调整位置,将支脚卡入对应位置即可对准安装孔,降低一线装配的作业难度。构件的所有安装孔位都做了沉台处理,螺栓安装后头部不会突出构件表面,避免与底盘布置的管线、周边部件发生运动干涉,同时所有外露的棱边都做了倒角处理,没有尖锐的毛刺,装配作业时不会划伤操作人员,也不会磨损周边的管线防护层。

  在实际的整车匹配过程中,这类中央配重的重量需要根据整车的轴荷测试结果进行精准匹配,过重会导致整车整备质量不必要的上升,影响车辆的动力表现与能耗水平,过轻则无法达到修正轴荷的效果,而这个结构的配重块可以通过调整层叠部分的厚度来适配不同的重量需求,不需要重新开模制作主体结构,只需要调整层叠钢板的数量即可实现不同重量规格的快速切换,能够适配多款不同轴距、不同动力布局的车型车架安装需求。

  从受力角度分析,车辆行驶过程中,加减速、转向、颠簸路面都会给配重块带来持续的交变载荷,这个结构的安装支耳与主体部分采用一体化的连接结构,没有额外的焊接接缝,避免了焊接位置应力集中导致的断裂风险,支耳与主体连接的位置做了斜向的加强过渡,能够有效分散行驶过程中产生的冲击载荷,即使在非铺装路面长时间行驶,也不会出现支耳断裂、配重移位的问题。另外配重块的安装位置选在车架中央,也就是整车质心的理论位置附近,在这里加装配重不会额外增大车辆的侧倾力臂,相比在车头或者车尾加装配重,对车辆侧倾稳定性的影响更小,同时能够更高效地调整前后轴的载荷分配,用更小的配重重量达到理想的轴荷比例。

  很多工程人员在做底盘配重设计时,容易忽略配重块自身的安装工艺性,要么设计成需要现场配焊的结构,对装配车间的焊接能力要求高,要么安装孔位偏差过大,现场需要重新扩孔才能装配,而这个配重结构的所有安装孔位都按照车架的标准安装孔距设计,能够直接匹配现有车架的安装点位,不需要对原有车架进行打孔、焊接等二次加工,既保证了车架原有结构的强度,也大幅降低了装配的工时成本。同时构件的表面没有多余的凸起结构,在做底盘防腐喷涂时,所有表面都能被防腐涂层完整覆盖,不会出现喷涂死角,长期在雨雪、泥泞路况下行驶也不容易出现锈蚀问题,能够满足整车全生命周期的使用需求。
