硬齿面减速机输入输出传动轴三维设计

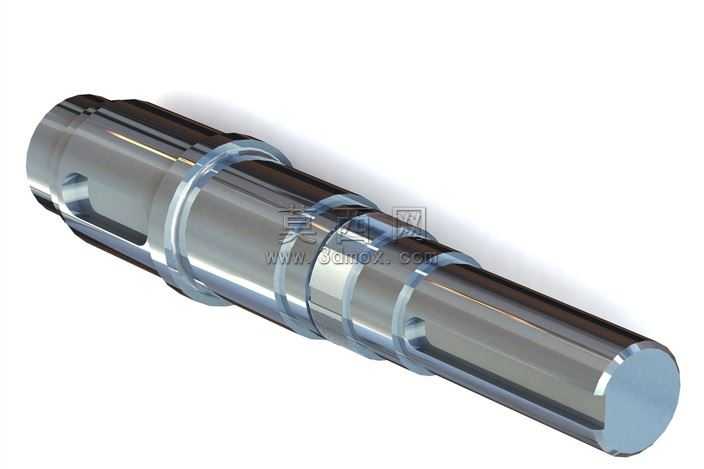

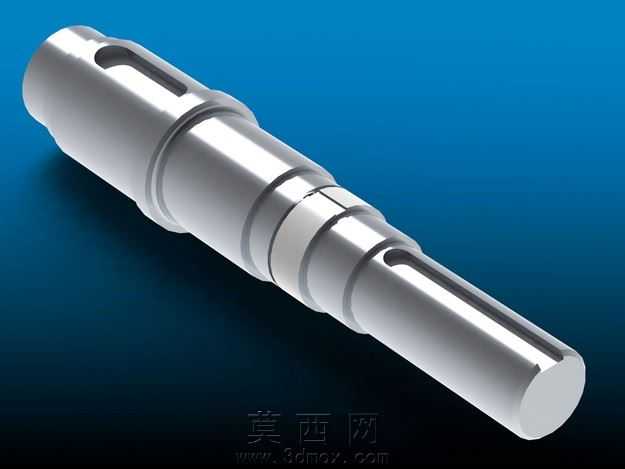

本模型为硬齿面减速机配套的阶梯式传动轴，采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械设计轴类零件的规范要求，以回转体特征为基础结构，通过拉伸、旋转、切除等基础建模命令完成主体轮廓搭建，针对轴段上的键槽、定位轴肩、退刀槽、装配倒角等细节结构，均按照减速机实际装配公差要求进行精准尺寸约束，保证各轴段的直径、长度参数与硬齿面减速机的齿轮、轴承、密封件等配套零件的装配尺寸完全匹配。模型渲染阶段采用金属合金钢材质，通过调整材质的反射率、粗糙度、环境光遮蔽参数，还原出调质处理后合金钢轴的金属光泽与机加工表面质感，同时添加柔和的环境光影效果，清晰呈现各轴段的台阶过渡、键槽轮廓与端面倒角细节，直观展示零件的加工特征。结构设计上，该轴采用多阶梯变径结构，不同直径的轴段分别承担齿轮安装定位、轴承支撑、动力输入输出、密封件配合的功能，轴肩位置设置合理的过渡圆角，有效降低轴件工作过程中的应力集中风险，键槽位置与尺寸匹配标准平键的安装要求，保证扭矩传递过程中的连接可靠性，轴端设置的倒角结构既方便装配过程中零件的导入，也可去除机加工产生的锐边毛刺，避免装配时划伤配套零件与操作人员。设计思路围绕硬齿面减速机的大扭矩传动需求展开，在建模前期先梳理减速机内部的传动路径与装配关系，确定轴的支撑跨距、受力点位置，再结合弯扭合成强度计算结果确定各轴段的直径参数，建模过程中同步校验轴上各零件的装配间隙，避免出现干涉问题，最终完成的模型可直接用于减速机的虚拟装配仿真、工程图导出以及数控加工编程参考，完整还原了硬齿面减速机核心传动零件的结构特征与设计逻辑。
