轨道式车手线牵引滑轮构件设计

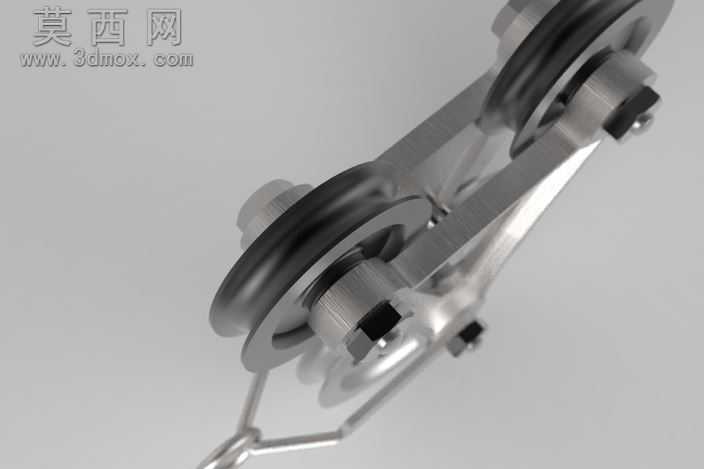

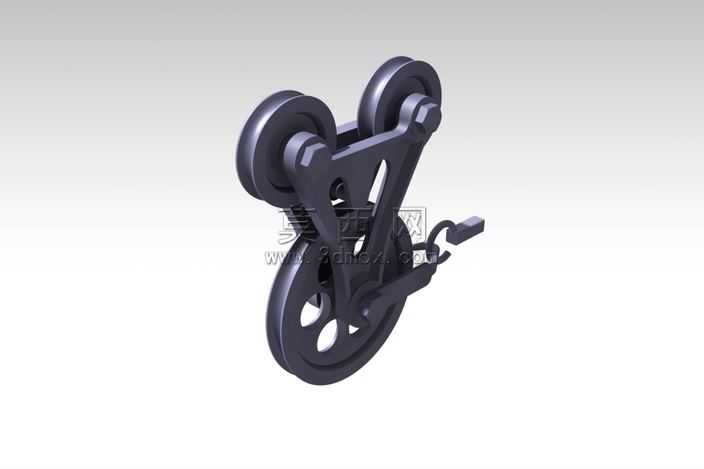

本构件为适配轨道走线场景的车手线牵引滑轮结构，整体采用三维参数化建模方式完成全结构搭建，建模过程中优先保证各运动部件的装配干涉校验，确保走轮、摆臂、牵引挂环等部件的相对运动行程符合实际使用需求。建模阶段先完成主体三角摆臂的轮廓绘制，通过拉伸、切除命令完成摆臂上的减重槽、轴孔结构设计，摆臂的轴孔位置严格匹配上下走轮的中心距参数，保证上部两个轨道走轮可平稳卡合在轨道翼缘上，下部牵引轮可顺畅完成走线导向动作。上部两个走轮采用带轮缘的滚轮结构，建模时单独拆分轮体与轮轴装配关系，轮缘做圆弧过渡处理避免与轨道接触时产生应力集中，轮轴与摆臂的连接位置设计有轴端限位结构，模拟真实的螺栓紧固装配效果。下部牵引轮与摆臂采用铰接连接方式，预留足够的摆动间隙，牵引轮下方设置的挂环结构采用扫掠命令完成环形实体建模，挂环与牵引轮的连接销轴同样做了轴端限位设计，保证挂环可随牵引方向灵活转动。材质渲染阶段，主体摆臂赋予哑光金属材质，模拟铸钢件的表面质感，走轮外圈赋予深色耐磨橡胶材质，还原轨道滚轮的真实材质属性，轮轴、挂环等部件赋予亮面金属材质区分不同零件的材质差异，渲染时添加柔和的环境光效果，清晰呈现各部件的结构轮廓与装配关系。设计过程中重点考量构件的受力传递路径，上部走轮承担整体挂载荷载，三角摆臂将荷载均匀分散到两个走轮的安装轴位置，下部牵引轮与挂环承担牵引线缆的拉力，铰接结构可抵消牵引过程中的偏摆力矩，避免构件在轨道上运行时出现卡滞问题，所有连接轴的位置均做了圆角过渡处理，减少应力集中风险，整体结构紧凑无冗余设计，完全适配轨道走线牵引的使用场景。
