折弯成型锯齿形压顶锯条结构设计

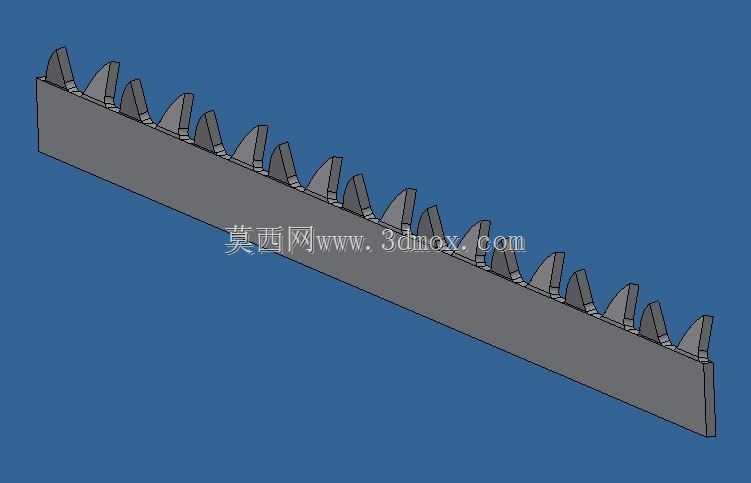

　　这类压顶锯片多配套在连续式物料裁切生产线的压料裁切工位，常见于瓦楞纸加工、薄金属带材分切、保温板材定长截断这类需要同步完成压料与锯切的工序中，和普通圆盘锯、带锯条的悬空切削不同，压顶锯的作业逻辑是锯条基座先贴合待加工物料的上表面完成定位压实，再通过锯齿的往复直线运动完成裁切，能避免薄料、软质材料在切削过程中出现翘边、移位，保证切口的直线度与端面平整度。从结构上看，该锯条采用长条形平直基座设计，基座整体为等截面矩形长条，所有锯齿沿基座长度方向等距排布，每个锯齿都通过折弯成型的方式与基座连为一体，没有额外的焊接、铆接装配结构，这种一体折弯的结构能大幅降低锯齿在高频往复作业中的脱落风险，相比焊接锯齿的锯条，抗冲击载荷的能力更强，

　　适合连续化生产的高频作业场景。设计过程中首先要匹配安装工位的边界尺寸，基座的厚度需要适配设备锯夹的夹持槽宽，保证装夹后不会出现侧向窜动，基座的总长度要覆盖设备的最大裁切幅面，两端预留足够的装夹余量，避免作业行程末端出现裁切不到位的问题。锯齿的折弯角度经过反复校核，既要保证锯齿的切削刃有足够的切入角，减少切削过程中的阻力，又要保证折弯根部的结构强度，避免反复受力后出现根部裂纹、断齿的问题，相邻锯齿的间距设置也经过考量，针对不同加工材质的排屑需求预留了足够的排屑空间，裁切软质大余量材料时不会出现切屑卡滞在齿缝中的情况，切削硬质薄料时也能保证足够的齿密度，避免单次切削进给量过大造成崩齿。实际应用中，这类锯条的安装面为基座的平直背面，

　　装夹时需要保证基座背面与设备压料面的平行度，误差控制在0.1mm以内，才能保证压料时整个基座面均匀贴合物料表面，不会出现局部压痕或者局部压不实的情况。锯齿的刃口方向统一朝向裁切进给方向，装配时需要注意方向不能装反，否则会出现无法切入、打齿的问题。和分体装配的锯条相比，这种一体折弯成型的结构没有多余的连接紧固件，日常维护只需要定期检查刃口磨损情况、折弯根部的疲劳裂纹即可，不需要额外检查连接结构的松动情况，维护成本更低。在瓦楞纸板生产线的横切工位，这类压顶锯条配合设备的往复驱动机构，能在纸板输送过程中完成动态同步裁切，压料动作和裁切动作同步完成，不会因为纸板的输送惯性造成切口歪斜；在薄铝带的定长裁切工位，

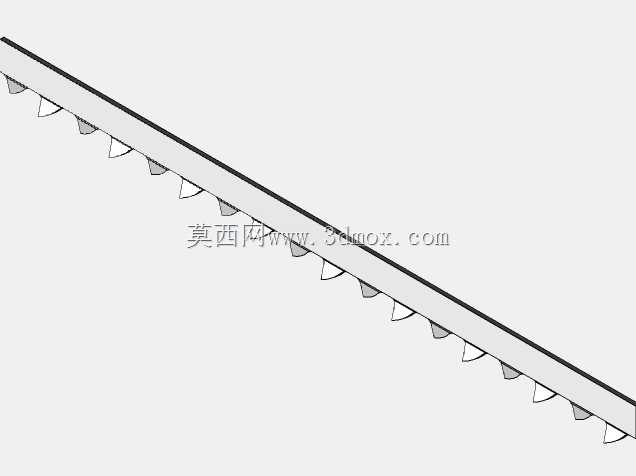

　　这种压顶结构能避免铝带裁切时出现的翻边、毛刺问题，裁切后的端面不需要额外的去毛刺工序，能直接进入下一道折弯、冲压工序。设计建模时采用折弯特征构建整体结构，能精准控制每个锯齿的折弯角度、折弯半径，保证所有锯齿的形位公差一致，不会出现个别锯齿突出、切削时受力过载的问题，基座的平直度通过基础拉伸特征保证，后续加工时可以直接以模型为基准制作冲压折弯模具，批量生产的零件一致性好，互换性强，更换锯条时不需要重新调整设备的装夹参数，能大幅减少设备停机换件的时间。
