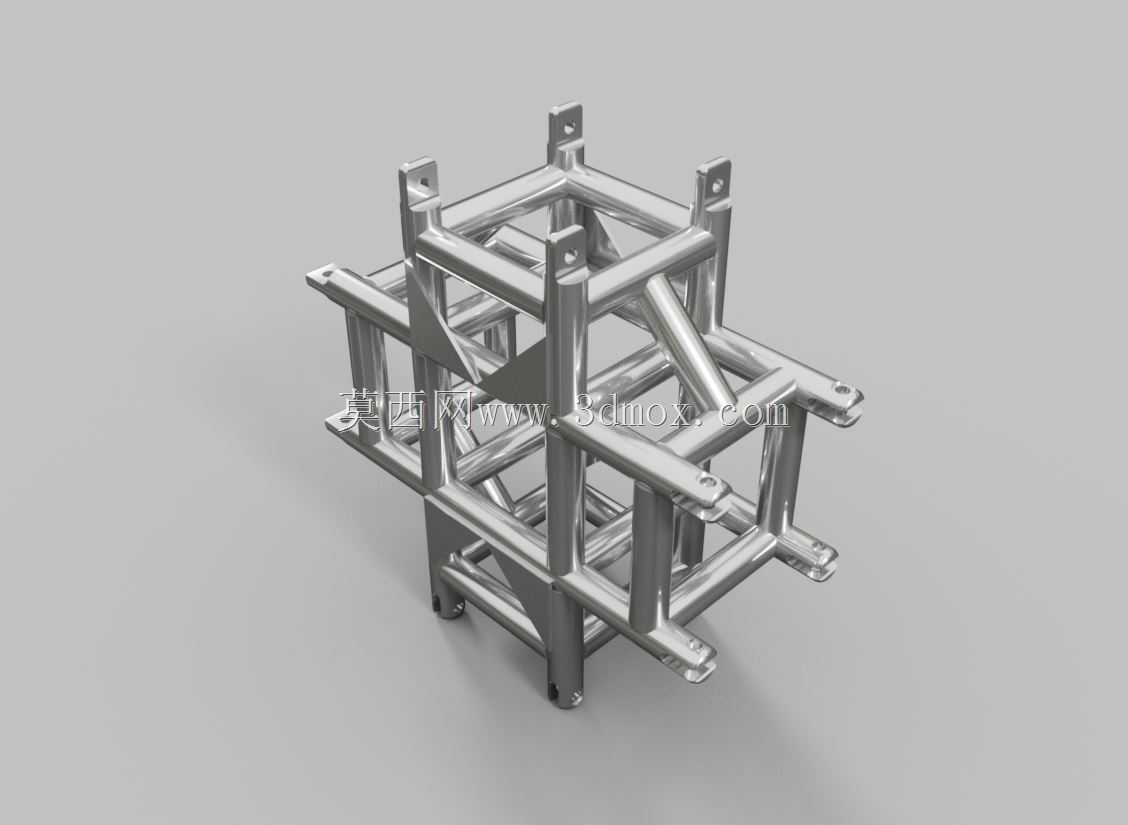

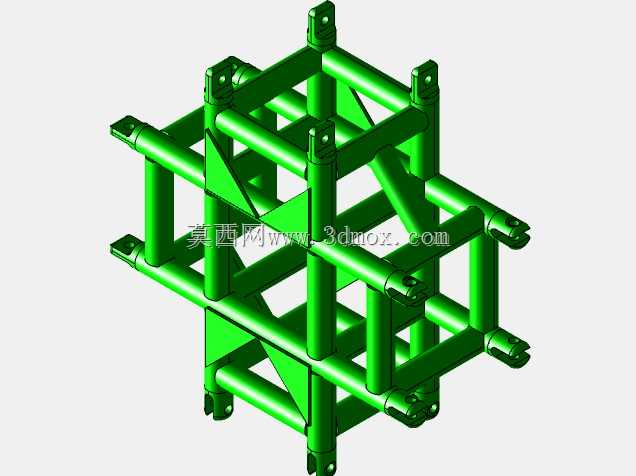

12×12规格四向角桁架连接块结构

　　在临时舞台搭建、展会展位布设、大型活动背景架支撑、户外临时导视牌固定这类场景里，桁架的转角连接可靠性直接决定了整体架体的抗侧移能力与荷载传递效率，这款四向角桁架块正是针对12英寸规格方管桁架的十字转角连接需求开发的专用构件。从实际工程使用的角度看，常规两向或三向转角块只能满足平面转折或单方向延伸的架体拼接，遇到需要同时向四个垂直方向延伸桁架主管的十字交汇节点，若采用多个普通角件拼接，不仅会增加节点处的连接螺栓数量，还会因为拼接间隙累积导致架体的形位公差超标，安装时需要反复校准主管的同轴度，大幅拖慢现场施工进度，而这款一体化的四向角块直接在单个构件上集成了四个方向的主管对接端，从根源上避免了多件拼接带来的误差累积问题。

　　设计阶段首先要匹配对应规格桁架的主管外径与壁厚，所有对接端的内孔尺寸与桁架主管的外径保持过渡配合公差，现场安装时主管可以直接插入对接端的定位段，不需要额外做径向校准，每个对接端上预留的螺栓孔位置与桁架主管端部的预装孔完全对齐，穿装螺栓时不需要反复扩孔或调整构件位置，单节点的安装时间相比拼接式转角方案能缩短六成以上。构件的加强筋布局完全按照节点受力路径设计，四个方向的主管交汇位置，在相邻两个对接端的直角区域设置了三角形加强筋板，筋板的厚度与主管壁厚保持匹配，既不会因为筋板过厚增加不必要的构件重量，也不会因为筋板厚度不足导致节点受弯时出现应力集中，实际受力时，架体传递来的竖向荷载、水平风荷载都能通过筋板均匀分散到四个方向的主管上，不会在节点拐角处出现应力突变导致的焊缝开裂或构件变形。

　　从安装边界来看，这款角块的整体外轮廓尺寸完全适配12×12规格桁架的截面尺寸，安装完成后节点处的外表面与桁架主管的外表面齐平，不会出现突出的棱角，一方面避免了现场施工人员磕碰受伤的风险，另一方面在铺设舞台展板、背景喷绘时，架体表面平整无凸起，不需要额外做找平处理，喷绘布铺设后不会出现局部顶起的鼓包问题。构件底部的支撑端预留了与底座、脚轮连接的安装孔位，当架体需要做落地支撑时，可以直接在角块底部连接可调脚座来调整架体的整体水平度，遇到需要移动的临时展架，也可以直接在底部安装万向脚轮，不需要额外加装转接板，适配不同场景的安装需求。

　　在实际使用场景中，这类四向角块不仅用于地面的十字交汇节点，在多层桁架架体的层间连接位置、顶部吊挂设备的节点位置也能适用，比如在桁架顶部吊挂灯光、音响设备时，四向交汇的节点可以同时承接四个方向的桁架拉力，相比普通两向节点的吊挂荷载承载能力提升一倍以上，不需要额外在节点处加装加固抱箍。构件的所有棱边都做了倒圆角处理，没有尖锐的切削毛刺，现场搬运安装时不会划伤施工人员的手套或皮肤，对接端的端口做了小角度的导入倒角，桁架主管插入时即使存在微小的位置偏差，也能顺着倒角滑入定位段，降低现场安装的对位难度。

　　从结构受力的细节设计来看，每个对接端的螺栓孔都做了沉台处理，螺栓安装完成后螺栓头完全沉入沉台内部，不会突出构件表面，避免了螺栓头剐蹭喷绘布或装饰面的问题，同时沉台的深度刚好匹配对应规格螺栓的头部厚度，不会因为沉台过深导致螺栓啮合长度不足，也不会因为沉台过浅导致螺栓头外露。构件内部的交汇空腔做了圆弧过渡处理，没有直角的应力死角，在承受交变荷载比如户外风振、舞台设备振动时，不会因为应力集中导致构件出现疲劳裂纹，延长了构件的重复使用寿命，满足临时搭建场景下反复拆装、循环使用的需求。
