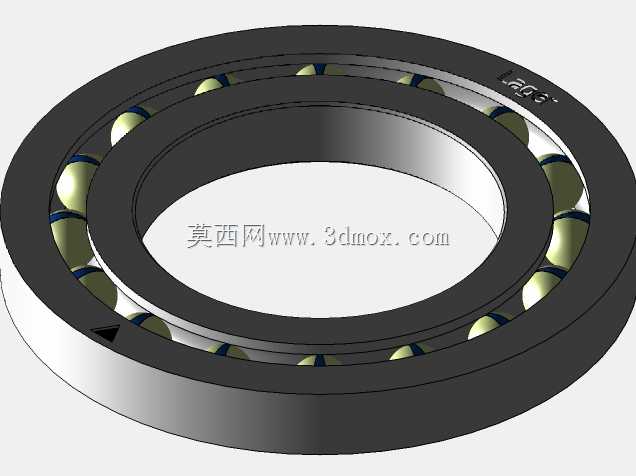

可动演示型深沟滚珠轴承结构三维数模

　　在各类需要实现旋转轴系支撑的工业场景中，滚珠轴承是应用覆盖范围最广的基础零部件之一，从普通的输送线辊筒支撑、小型电机输出轴定位，到精密机床主轴的径向承载、自动化设备旋转工位的回转支撑，都能见到这类零件的身影。区别于仅做静态外观展示的轴承模型，这款带运动演示效果的滚珠轴承数模，完整还原了深沟球轴承的实际装配关系与运动逻辑，能直观呈现内圈、外圈、滚动体、保持架之间的相对运动状态，对于刚接触机械结构设计的从业者理解滚动轴承工作原理，或是做设备传动方案的动态演示、装配干涉校验都有实际参考价值。

　　从实际功能特性来看，这类深沟型滚珠轴承主要承担径向载荷，在合理的游隙调整前提下也可承受一定比例的双向轴向载荷，摩擦阻力小、旋转精度稳定、维护更换便捷是其能在通用工业场景大规模普及的核心优势。做结构设计选型时，首先要明确安装边界的尺寸约束：轴承的外径尺寸要匹配安装座的镗孔公差，内孔尺寸要与旋转轴的轴颈配合公差对应，轴承的整体宽度要预留足够的轴向定位空间，通常轴端会设计轴肩、孔端会设计孔用挡圈或者端盖来完成轴承的轴向固定，避免轴系运转过程中出现窜动。

　　这款数模的设计思路完全贴合实际轴承的装配逻辑，没有做简化失真的结构处理：内外圈的滚道曲率按照标准深沟球轴承的滚道参数设计，保证滚动体在滚道内的接触角符合实际工况，保持架的兜孔结构完整包裹每一颗滚动体，均匀分隔滚动体避免运转过程中出现滚动体之间的摩擦碰撞，同时保持架的导向结构分别对应内圈外径与外圈内径的导向面，还原真实轴承运转时保持架的随动状态。做三维建模时，这类带运动关系的装配体需要提前定义好各个零件的配合约束：内圈与旋转轴做同轴配合并可绕轴线旋转，外圈与安装座做同轴配合并设置固定约束，每一颗滚动体分别与内外圈滚道做相切配合，保持架的兜孔面与滚动体做对应相切约束，添加旋转驱动后就能完整模拟轴承运转时内圈带动滚动体沿滚道公转、同时滚动体自身自转、保持架随滚动体同步公转的完整运动状态，和实际轴承的运转逻辑完全一致。

　　在实际设备的设计应用中，选用这类轴承还要结合工况做对应的参数校验：如果是高速运转场景，要核对轴承的极限转速参数是否满足设计要求，必要时要选用带密封结构的型号并匹配对应的润滑脂填充量；如果是重载冲击场景，要核算轴承的额定动载荷、额定静载荷是否满足轴系的受力要求，避免出现早期点蚀或者塑性变形失效。做装配设计时还要注意配合公差的选择：内圈与轴的转动配合通常选用基孔制过渡配合，保证内圈与轴同步旋转不出现打滑磨损；外圈与安装座孔的配合通常选用基轴制间隙或者过渡配合，方便拆装维护的同时避免外圈在孔内出现周向转动。这款带动态演示效果的数模，能帮助设计人员在方案阶段就直观核对轴承与周边轴、座孔、密封件、端盖等零件的空间位置关系，提前排查静态干涉问题，同时通过运动仿真验证运转过程中是否存在动态干涉，减少后续实物样机的试错成本。对于做教学演示、传动方案展示的场景，动态的运动效果比静态的结构模型更有说服力，能让观看者快速理解滚动轴承的工作原理，不需要额外拆解实物就能看清各个零件的相对运动关系。
