椭圆形孔冲压模切工装结构设计

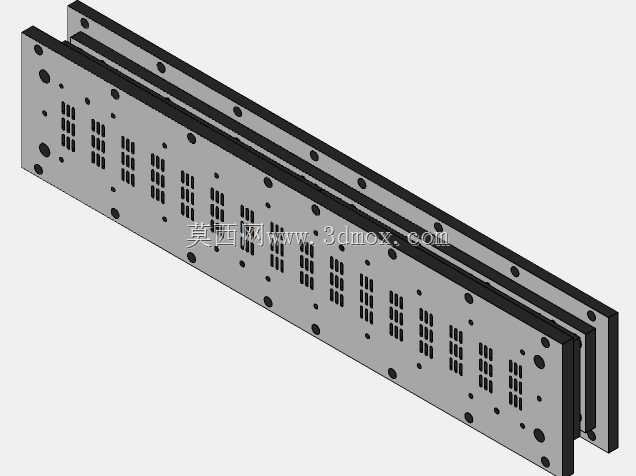

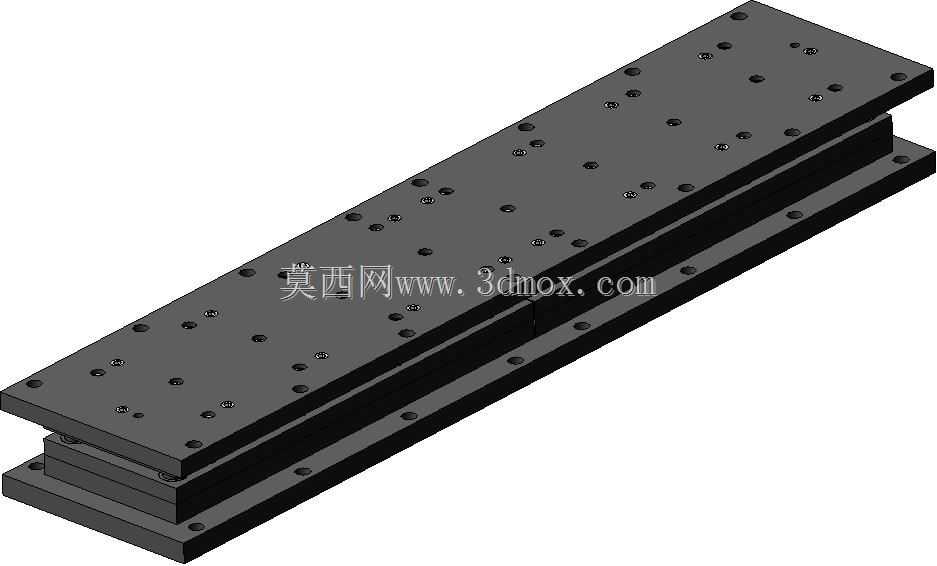

　　这套椭圆形孔冲压模切结构，主要面向薄金属带料连续冲压生产场景，常见于家电钣金配件、电子连接器端子、汽车小型冲压件的批量加工环节，适配常规开式机械压力机的安装接口，可直接挂载在普通冲压设备上完成椭圆孔的一次冲切成型，无需额外定制非标压力机接口。整套模架采用双层叠合板式结构，上下模座均选用45号钢调质处理，表面做发黑防锈处理，模座上的安装孔位按照行业通用的模柄、压板固定尺寸排布，上下模座的导向依靠内置的滑动导柱导套完成合模导向，导柱导套配合间隙控制在0.02mm以内，保证冲切过程中凸凹模的对中精度，避免冲切过程中出现啃模、毛刺过大的问题。

　　从功能设计来看，这套模切结构专门针对椭圆形孔的冲切特性做了优化，凸模采用整体式高速钢材质，刃口部分做了1.5mm的直刃段，后续做1°的斜度退料设计，减少冲切过程中材料对凸模的抱紧力，降低退料阻力；凹模则采用镶块式结构，刃口间隙根据常用冲压料厚0.5-2mm的冷轧钢板、镀锌板做了适配，单边间隙取料厚的8%-10%，保证冲切断面的光亮带占比超过80%，减少后续去毛刺的工序成本。模架上排布的多组固定孔，一方面用于凸模、凹模的锁紧固定，另一方面用于安装卸料板、导料板的附属结构，卸料板采用弹性卸料结构，内置矩形弹簧提供卸料力，弹簧预压量按照冲切行程的15%设置，保证开模时能顺利将卡滞在凸模上的带料脱下，避免带料随凸模上行影响后续送料。

　　安装边界方面，整套模座的长宽尺寸适配常规300吨以内开式压力机的工作台面尺寸，模座厚度满足压力机的闭合高度调节范围，上下模座的平行度在加工时控制在0.01mm/100mm以内，保证合模时整个刃口面受力均匀，不会出现局部间隙过大导致的毛刺不均问题。导料板安装在凹模面上，导料宽度按照常用带料宽度做了可调节设计，通过更换不同厚度的侧导板即可适配不同宽度的带料生产，适配柔性生产的需求。在实际生产场景中，这套模切结构既可以作为单工序模单独使用，完成单个零件的椭圆孔冲切，也可以加装在连续级进模的对应工位上，作为多工位级进模的一个冲孔工位使用，配合送料机完成带料的连续自动化冲压，单冲程即可完成一个或多个椭圆孔的冲切，生产效率相比钻孔、铣孔等机加工方式提升10倍以上，且孔位精度、断面一致性远优于机加工方式，适合大批量零件的生产加工。

　　设计过程中重点考虑了模具的维护便利性，凹模镶块采用螺钉从模座底部锁紧的固定方式，当刃口出现磨损需要修磨或者更换时，不需要将整个模座从压力机上拆下，仅需从模座底部松开锁紧螺钉即可取出凹模镶块进行修磨或更换，大幅减少模具维护的停机时间。凸模则采用压板锁紧的固定方式，松开凸模侧面的锁紧压板即可快速抽出凸模进行更换，不需要拆解整个上模结构。同时模座上预留了误送料检测销的安装孔位，后续加装误送料检测装置即可接入压力机的安全控制系统，当带料送料位置出现偏差时，检测销触发信号让压力机紧急停机，避免误送料导致的模具损坏，提升生产过程的安全性。整套结构的受力路径经过反复优化，冲切力直接通过模座传递到压力机的滑块和工作台面，没有额外的悬臂受力结构，长时间冲压生产也不会出现模座变形、精度下降的问题，模具整体使用寿命在正常维护的情况下可达到百万冲次以上，能够满足大批量连续生产的使用需求。
