多层板式圆孔冲压印花工装结构

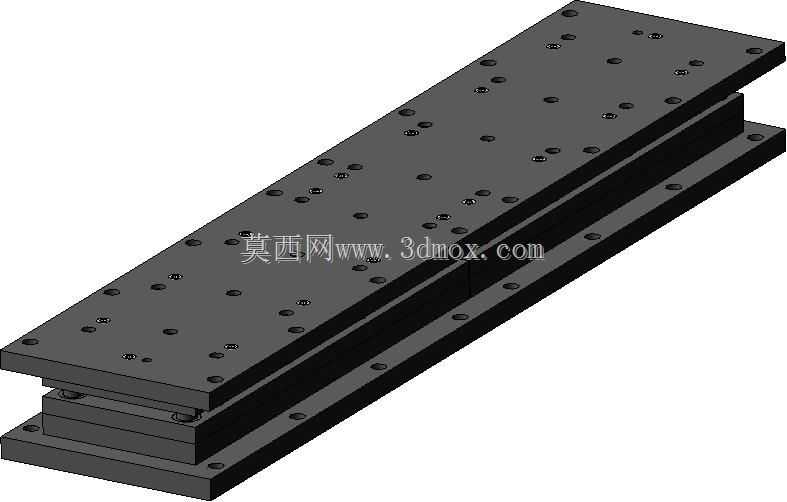

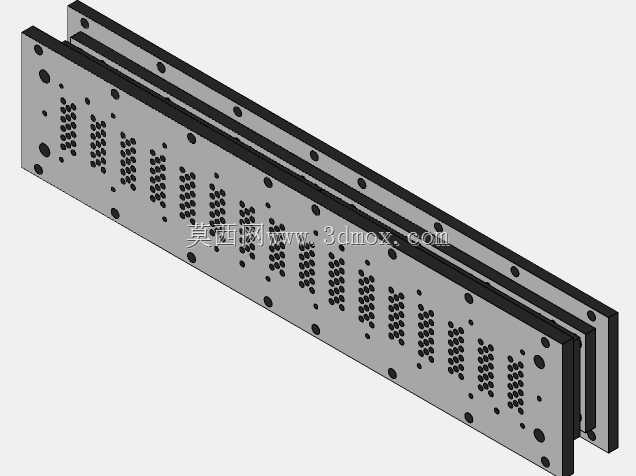

　　这套多层叠合板式结构，是面向薄材表面印花同步冲孔工序开发的专用工装，在五金冲压、包装材料表面压印、薄金属饰件加工场景中应用广泛，尤其适配需要在连续带料或单片板材上完成定位压印、同步冲制规则排布圆孔的加工需求，可直接安装在普通开式压力机的滑块与工作台面之间，替代传统分体式的印花、冲孔两套工装，减少工序间的工件转运与二次定位误差。从结构布局来看，整套工装采用上下叠层的板件组装形式，最上层为上模安装板，板面按矩阵排布加工有沉头安装孔，可直接通过内六角螺栓固定在压力机滑块的T型槽内，安装孔的孔位间距适配市面主流吨位开式压力机的滑块安装孔距，无需额外加工过渡连接板即可完成装夹；上模安装板下方依次叠装印花成型层、冲孔凸模固定板、卸料板层，

　　最下方为下模安装底座，底座同样加工有通长的安装槽孔，可通过T型螺栓压紧固定在压力机工作台面上，底座与下模凹模之间设置有等高垫块，留出足够的出料空间，避免冲裁下来的圆孔废料堆积在模腔内部。设计阶段针对印花与冲孔的同步精度做了专门优化，所有板件之间均采用精密导柱导套做垂直导向，导柱安装在下层底座的四角位置，导套对应压入上层各板件的安装孔内，合模过程中各层板件沿导柱垂直下行，避免侧向力导致的印花图案偏移、冲孔毛刺过大问题；冲孔凸模采用台阶式固定结构，凸模尾部卡装在固定板的沉孔内，头部穿过卸料板的对应导向孔，合模时凸模先穿过卸料板的导向孔再接触工件，保证冲孔的位置度公差控制在0.02mm以内，印花层的压印块采用可更换式嵌装结构，

　　不同的印花图案只需更换对应嵌块即可，无需整体拆卸上模部分，大幅缩短换型调试时间。安装边界方面，整套工装的整体长宽尺寸适配40吨到80吨的普通开式压力机工作台面，闭合高度可通过调整上下模座之间的垫块厚度进行适配，调整范围覆盖180mm到260mm的常见压力机闭合高度区间，无需对压力机做额外改造即可投入使用；板件上的所有安装孔、导向孔、型孔均采用坐标镗加工，保证各层板件叠装后的同轴度，卸料板与凸模之间的配合间隙控制在0.01mm以内，既可以对凸模起到导向保护作用，又能在开模时通过弹性卸料力将卡在凸模上的工件顺利脱下，避免工件带料上浮导致的连续冲压故障。在实际生产使用中，这套工装可适配0.1mm到2mm厚度的冷轧钢板、铝合金板、

　　硬质PVC片材的加工，冲压过程中印花层先接触工件完成表面图案压印，随后冲孔凸模下行完成圆孔冲裁，两个工序在一次压力机行程内完成，相比传统分序加工的模式，生产效率可提升一倍以上，同时避免了二次装夹带来的图案与孔位相对位置偏移问题，加工出的成品图案清晰、孔壁光滑无毛刺，无需后续额外的去毛刺、对位校正工序。结构上所有板件均采用45号钢调质处理，受力较大的冲孔凸模、凹模镶块采用Cr12MoV合金工具钢淬火处理，硬度达到HRC58-62，具备足够的耐磨性能与抗冲击性能，可承受连续冲压的交变载荷，长期使用不易出现崩刃、变形问题；各层板件之间设置有独立的弹性卸料组件，弹簧预压量可根据加工材料的厚度调整，保证卸料力均匀作用在工件表面，不会在印花表面留下压痕。针对日常维护需求，整套工装的所有连接螺栓均采用标准内六角圆柱头螺钉，易损的凸模、凹模镶块、印花嵌块均设计为快拆结构，更换易损件时只需拆开对应层板的固定螺钉即可完成更换，无需将整套工装从压力机上拆下，大幅降低设备停机维护时间；导柱导套之间设计有润滑油槽，日常生产中只需定期加注润滑脂即可保证导向顺畅，避免导柱拉伤导致的合模精度下降问题。
