工业生产用多层筒子物料存放架结构

　　在纺织加工、线材生产、小型零部件周转的车间场景里，这类筒子架的应用覆盖了从原料暂存、工序间流转到成品规整的多个环节，和普通平面货架不同，它的结构完全围绕筒状卷料的存放特性设计，避免卷料堆叠造成的端面磕碰、丝线缠绕或者工件变形问题。从实际使用的角度看，这类架体的核心功能是实现筒状工件的垂直分层独立存放，每一个挂装位都对应单个筒料，取放时不需要挪动相邻工件，能大幅降低一线操作工人的取料动线长度，也能减少物料混放导致的找料时间损耗。

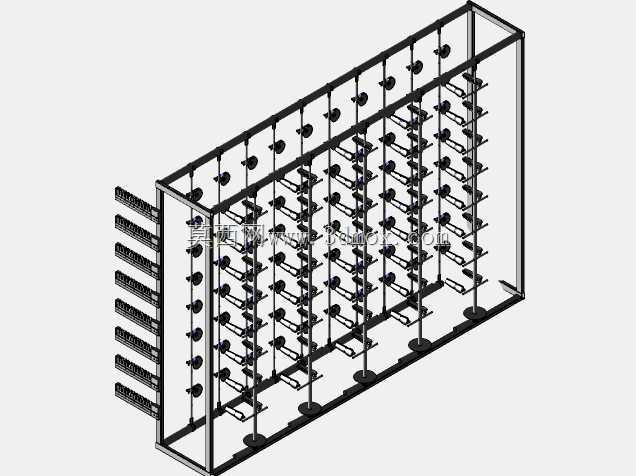

　　设计这套结构的时候，首先要考虑的是架体的整体承重边界，外框架采用矩形管材拼接形成稳定的长方体承载结构，框架的竖向立柱作为主要承重构件，横向连接杆件在立柱的不同高度位置形成分层支撑，所有杆件的连接节点都做了刚性固定处理，避免满载情况下出现框架侧晃或者层架变形的问题。挂装构件的排布是设计的核心部分，横向挂杆沿着架体的纵深方向等距布置，每根挂杆上的挂装位按照筒料的常规直径预留足够的操作间隙，既不会因为间隙过大浪费架体的存储空间，也不会因为间隙过小导致取放筒料时刮蹭相邻工件。架体最右侧设置的密集层板区域，是为了适配部分直径偏大、无法挂装的异形筒件或者配套工装的存放，和挂装区域形成功能互补，不需要额外搭配其他置物结构就能满足同工位的多种物料存放需求。

　　从安装边界来看，这类架体属于落地式安装结构，底部框架直接和车间地面接触，不需要额外打膨胀螺栓固定，可根据车间的工位布局调整摆放位置，架体的整体宽度、高度和纵深尺寸都可以根据实际存放的筒料规格做适配调整，常规配置下的架体高度控制在成年人站立操作可及的范围，最高一层的挂装位不需要借助登高梯就能完成取放操作，纵深方向的挂杆长度适配常规筒料的轴向长度，不会出现筒料伸出架体外侧占用通道空间的问题。

　　结构细节上，所有挂装位的支撑件都做了圆滑过渡处理，没有尖锐的棱角，避免挂装筒料时刮伤筒料的端面或者缠绕的线材；框架的杆件排布避开了操作人员的常规操作站位，取放料时不会出现杆件磕碰手臂的问题；架体的整体通透度高，车间的照明光线可以穿透架体，不会因为架体遮挡导致工位区域光线不足，日常清理架体卫生的时候也没有清洁死角，散落的线头等杂物可以直接从架体的间隙中清理出去。在工序间周转的场景里，这类架体也可以搭配底部的移动脚轮组件改造成移动周转架，直接将整架筒料输送到下一个加工工位，不需要重复拆装搬运物料，能有效降低物料转运过程中的人工损耗，也能减少筒料在多次搬运中出现的磕碰损伤问题。和传统的多层平板货架相比，这种挂装式的筒子架对筒状物料的适配性更强，存放同规格筒料时的存储密度比平板货架高出近四成，同时取放效率也有明显提升，非常适合卷状线材、筒装零部件、纺织筒纱这类物料的定点存放与工序周转使用。
