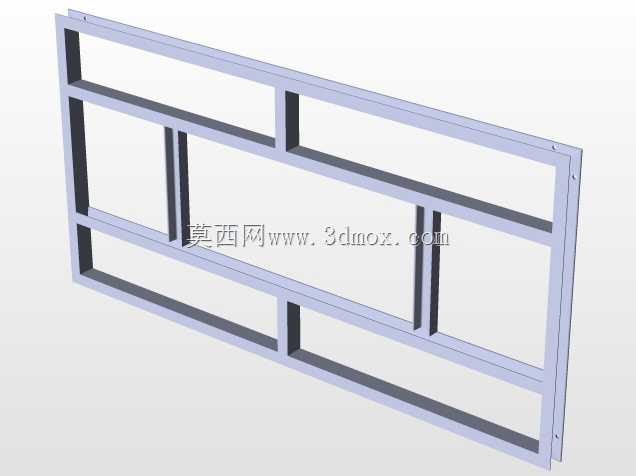

工业仓储用型材拼接承载框架结构

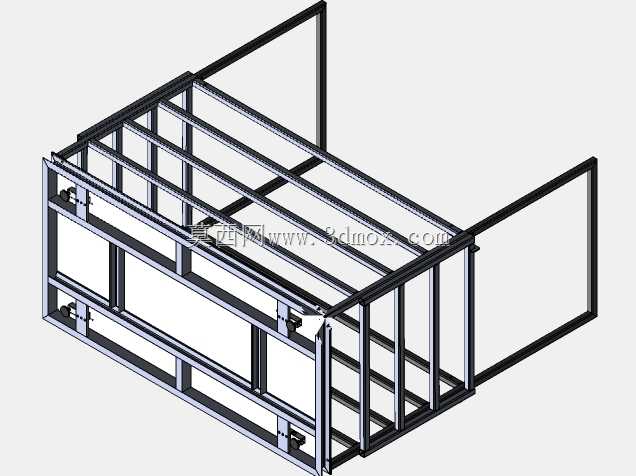

　　这款框架结构采用标准工业铝型材搭配角件连接的形式搭建，整体为开放式无围板的笼式承载结构，主要面向车间物料暂存、线边库工位承载、轻型货品仓储的使用场景，也可作为自动化设备的外围主机架适配输送线、分拣机构的安装需求。从实际使用角度出发，框架的底部设置了双层横纵梁排布的加强结构，靠近底部的两层型材间距更小，且在横梁与竖梁的连接节点处加装了加厚角码与内置螺栓紧固，避免长期承载后节点出现松脱移位，底部预留的100mm高度间隙可适配标准叉车脚的插入深度，满足整架转运的作业需求，无需额外加装托盘即可完成叉取移位。框架的上部采用等间距排布的纵向支撑梁，梁体上预留的T型槽可直接加装置物板、分隔条、物料盒挂条等配件，无需在型材上二次钻孔攻丝，

　　适配不同尺寸物料的存放分隔需求，两侧的竖梁通长设置，可根据使用需求加装侧挡杆、标签条或者防护网，防止存放的物料从侧面滑落。设计过程中优先考虑了组装便捷性，所有连接节点均采用标准紧固件拼接，无焊接工序，现场组装无需专用焊接设备，仅需内六角扳手即可完成整架装配，后期如果需要调整架体尺寸、增减层位，仅需拆卸对应位置的紧固件即可重新拼接，材料复用率可达95%以上，避免传统焊接货架改造成本高、无法拆分调整的弊端。从安装边界来看，框架整体的外部长宽尺寸适配标准1200*1000mm工业托盘的摆放需求，竖梁的总高度控制在1200mm，符合人工站立取放物料的舒适作业高度，无需借助登高设备即可完成所有层位的物料存取，

　　底部的支撑脚可加装可调脚杯或者脚轮，适配不同地面的安装需求：加装脚杯时可调整架体水平度，适配不平整的车间地面，单脚调节行程可达30mm；加装脚轮时可满足整架灵活移动的需求，适配工位频繁调整的柔性生产场景。框架的型材选型经过承载校核，主支撑竖梁采用4040系列重型铝型材，壁厚达到2mm，横梁根据承载位置不同选型，底部承载梁采用4080系列型材，上部辅助支撑梁采用4040系列型材，整架均匀承载能力可达300kg，满足绝大多数轻型工业物料、工装夹具、半成品件的存放需求，节点处的连接螺栓采用8.8级高强度内六角螺栓，配合防滑齿形角件，长期受载下不会出现节点滑移、架体变形的问题。在实际产线应用中，这类框架还可拓展作为生产线的旁侧物料架，

　　在架体侧面加装工具挂板、电源插座排、气动接头排，即可作为工位的工具物料综合承载架，操作人员无需转身即可取放所需的工具与物料，减少作业过程中的无效动作，提升产线装配效率；如果在框架上部加装顶板，还可作为小型设备的工作台支架，适配检测仪器、小型组装设备的安装需求，框架内部的空腔可布设气路、电路管线，所有管线可隐藏在型材的T型槽内，外部加装槽盖即可实现整洁的布线效果，避免管线外露造成的安全隐患。不同于传统的封闭式货架结构，这款框架采用全开放式的结构设计，所有存放的物料可视化程度高，盘点作业时可直接观察到所有层位的物料存放情况，无需挪动货品即可完成盘点，大幅降低仓储盘点的作业时长，同时开放式结构不会积灰，清洁维护时仅需擦拭型材表面即可，无卫生死角，适配对清洁度有一定要求的电子装配、精密零件加工车间的使用需求。
