嵌入式硬盘录像机钣金外壳结构设计

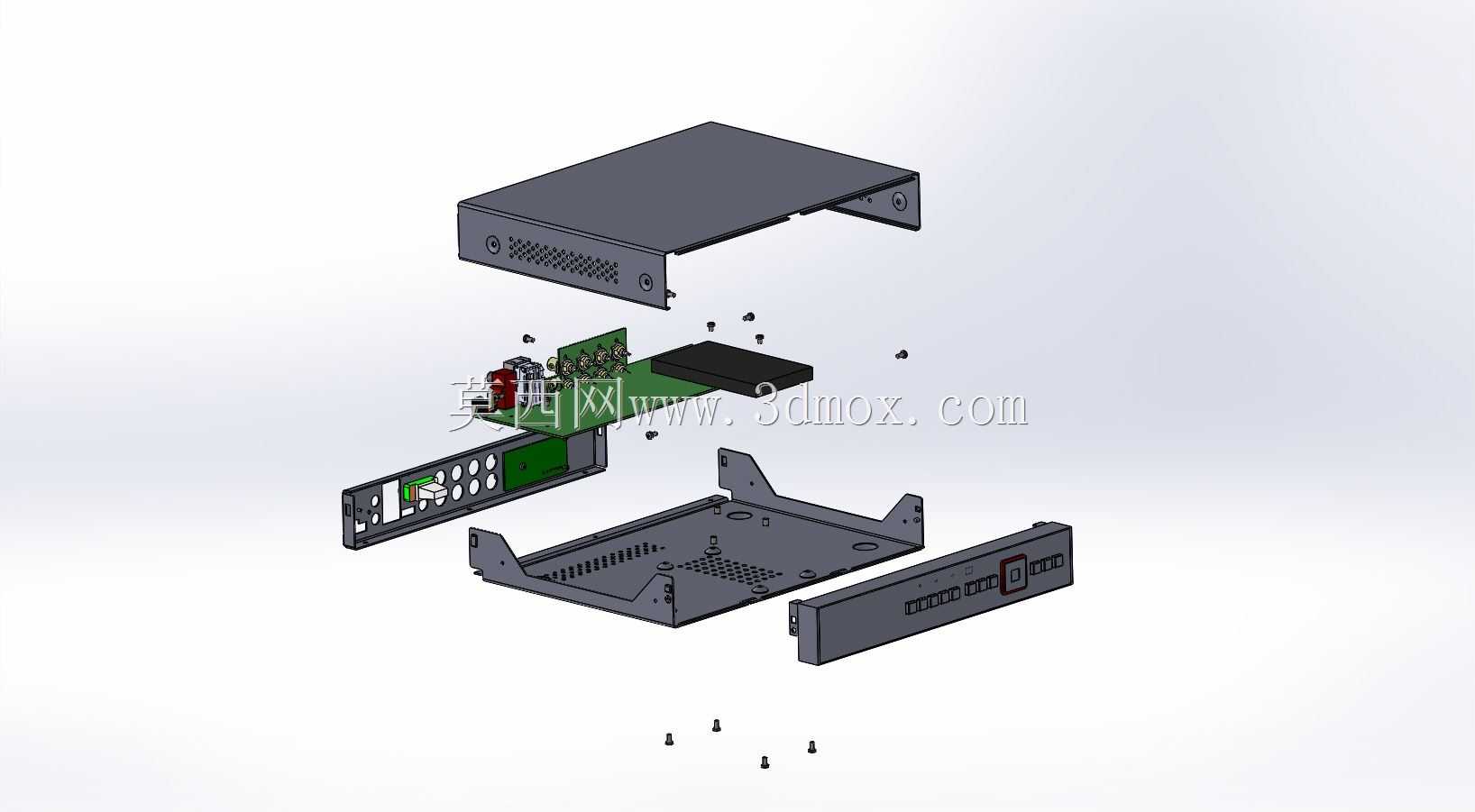

　　在安防监控系统部署场景中，这类嵌入式录像设备承担着前端摄像头视频流存储、编码转发、回放调取的核心作用，其外壳结构的设计合理性直接决定设备长期运行的稳定性与现场安装适配性。从拆解结构能看到，整套壳体采用上下分体式钣金折弯结构，搭配前面板、内置PCB安装支架与独立硬盘固定位，所有钣金件边缘都做了压边去毛刺处理，既避免装配时割伤线材与操作人员，也能提升壳体整体的抗形变能力。

　　设计过程中首先要考虑的是内部硬件的安装边界，内置PCB板通过铜柱固定在底壳的预留凸台上，凸台高度经过精确计算，既保证板载接口与后面板开孔完全对位，也预留出板载电容、接口元件的安全间隙，避免装配时元件被挤压损坏。硬盘安装位设置在底壳中部的下沉区域，四周设计有橡胶减震垫安装柱，硬盘运行时的机械振动可以通过减震垫缓冲，避免振动传导到PCB板导致接插件松脱，同时硬盘位与上盖之间预留足够的散热间隙，配合上盖侧面的阵列式通风孔，形成自然对流散热通道，无需额外加装风扇就能满足多块机械硬盘长时间运行的散热需求，也避免了风扇积灰、噪音大的问题。

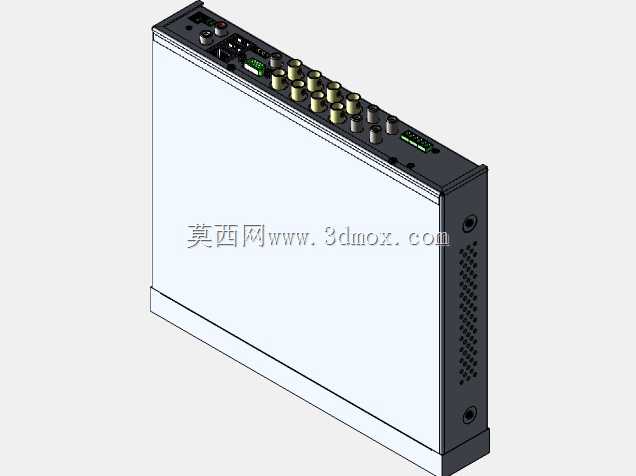

　　前面板采用窄边设计，预留了状态指示灯、操作按键与USB外接接口的开孔位置，面板与底壳通过卡扣加侧边螺丝的双重固定方式，既保证前面板的装配平整度，也方便后期维护时快速拆卸。后面板的开孔完全对应PCB板载的视频输入接口、网口、电源接口、音频接口位置，每个接口周边都设计有接地弹片，当接口插入外接插头时，弹片可以与插头金属外壳接触形成等电位连接，提升设备的电磁屏蔽能力，避免外界电磁干扰影响视频信号的存储与传输稳定性。

　　上下壳体的配合采用折边咬合加侧边紧固螺丝的结构，上盖的折边完全包裹底壳的侧边，既可以提升壳体整体的结构强度，避免堆叠安装时壳体变形挤压内部硬件，也能形成连续的电磁屏蔽腔体，减少内部电路的电磁辐射外泄，同时阻挡外界灰尘、飞溅液体进入设备内部，满足机房、弱电井、户外机柜等多场景的安装防护要求。壳体底部设计有四个带防滑胶垫的安装脚，既可以直接桌面放置，也可以通过底部的预留挂孔壁挂安装，或者搭配机柜托盘上机柜安装，安装孔位的间距符合常规弱电设备的安装尺寸规范，无需额外定制安装支架就能适配多数现场的安装条件。

　　在结构细节处理上，所有钣金件的折弯圆角都控制在R0.8以内，既保证折弯后的棱角挺括，也避免折弯处应力集中导致的漆面开裂。壳体表面采用哑光喷塑处理，既提升外观质感，也能在装配、运输过程中减少划痕产生，喷塑层的绝缘特性也能避免壳体与内部带电部件接触造成短路风险。内部走线位置设计有专门的压线扣位，可以将硬盘供电线、数据线规整固定在壳体内壁，避免线材散乱阻挡散热风道，也防止线材被钣金边缘割破造成短路故障。整套结构在设计时充分考虑了装配效率，所有部件的定位都有对应的限位结构，装配时无需反复调整对位，能有效提升产线的装配速度，降低人工装配成本，同时后期维护时拆卸上盖就能直接接触到所有内部部件，无需完全拆解壳体就能完成硬盘更换、接口检修等操作，大幅降低后期运维的难度。
