嵌入式硬盘录像机钣金机箱结构设计

　　这款嵌入式硬盘录像机的钣金机箱结构，是面向安防监控场景落地的硬件承载设计，日常部署在小区监控室、园区安保中心、商超弱电间、工厂运维值班室这类场景中，承担多路监控视频的存储、转发、回放处理功能，所有内部硬件的防护、安装定位、散热通路都依托这套壳体结构实现。

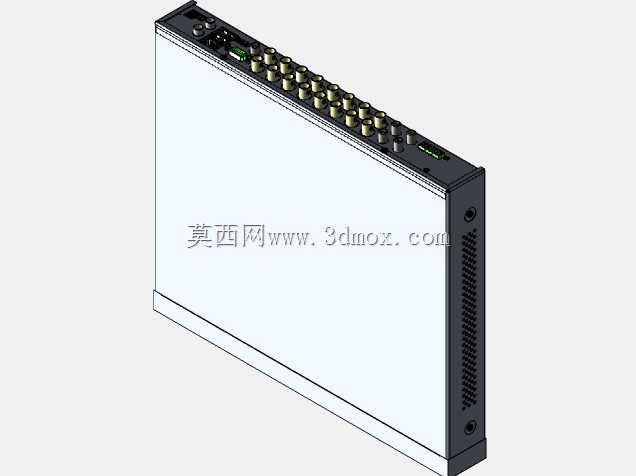

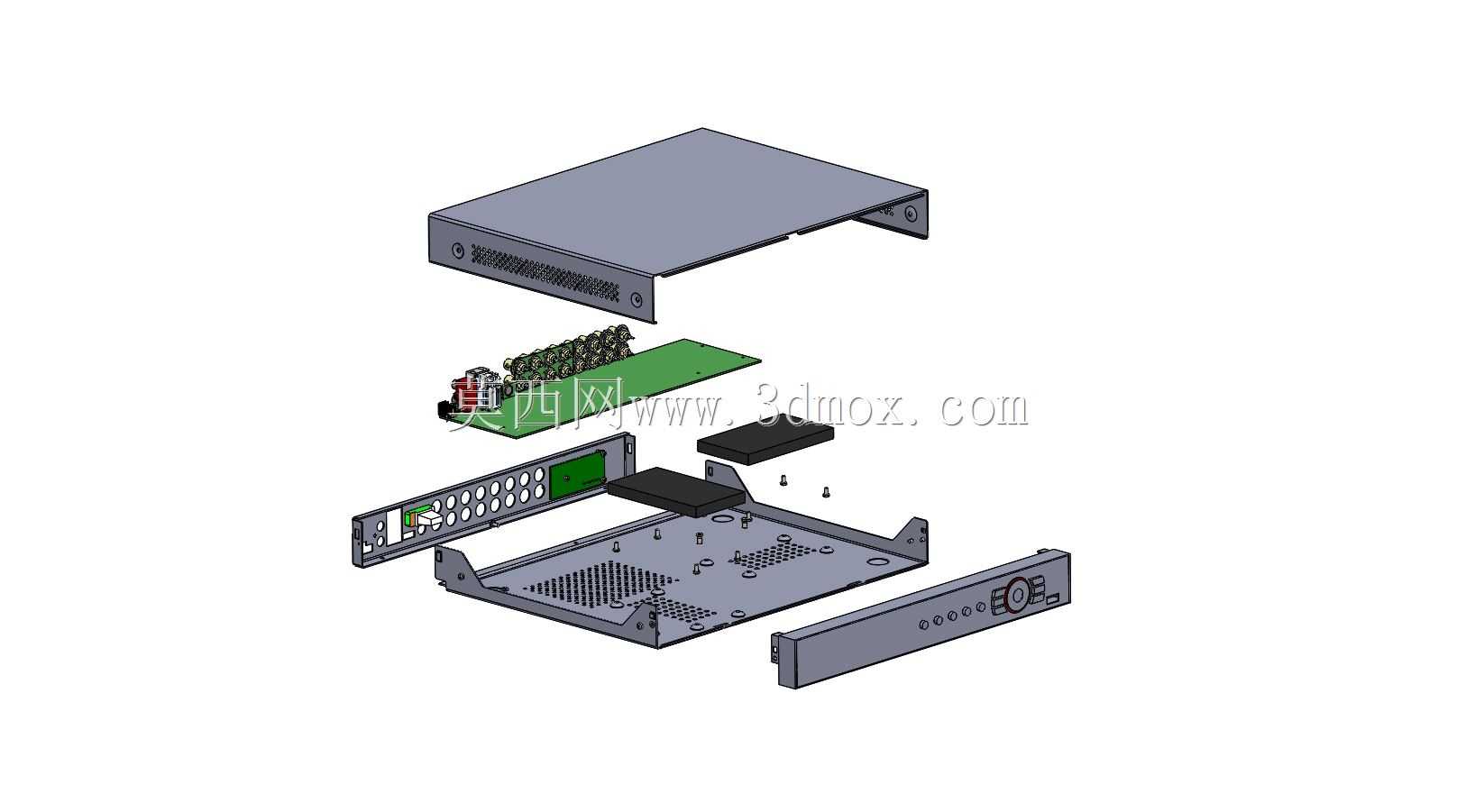

　　从结构拆分来看，整套壳体采用1.2mm厚冷轧钢板折弯成型，拆分出上盖、底壳、前面板、后置IO挡板、内置PCB安装支架、硬盘固定位几个核心部件，没有多余的装饰性结构，所有折弯、开孔都服务于硬件装配与实际使用需求。底壳作为整个设备的承载基座，底部冲制了阵列式通风孔，孔位排布避开了硬盘安装位与主板核心发热区域的正下方，既保证进风通路顺畅，又避免灰尘直接掉落在核心芯片表面；底壳两侧折弯出带翻边的安装导轨，适配标准19英寸机柜的层板托装需求，同时预留了壁挂安装的沉头孔位，满足桌面放置、机柜上架、墙面壁挂三种安装方式的需求，设备整体宽度控制在430mm，深度300mm，高度44mm，刚好匹配1U标准机柜的安装尺寸边界，不会出现上架时与相邻设备干涉的问题。

　　前面板采用0.8mm钢板一体折弯，表面做细纹磨砂喷塑处理，预留了状态指示灯开孔、USB外接接口开孔、操作按键的定位槽，面板边缘做了R2圆角处理，避免安装维护时割手，前面板与底壳的连接采用卡扣加两颗M3沉头螺丝的固定方式，日常维护外接存储时不需要完全拆开机箱，拧下固定螺丝即可掀开前面板操作。上盖采用U型整体折弯结构，两侧与底壳的翻边通过卡扣预定位，再用四颗M3螺丝锁紧，接缝处控制在0.2mm以内，既保证电磁屏蔽的连续性，又能避免长期使用后接缝处积灰。

　　内部结构设计上，主板安装位预留了4个高度6mm的铜柱定位孔，铜柱压铆在底壳上，主板装配后与底壳之间留出足够的走线下空间，电源线、SATA数据线可以从这个间隙排布，不会被主板压损；硬盘位设计了两个横向安装的支架，支持两块3.5英寸监控级硬盘的侧装固定，硬盘支架与底壳之间垫有1mm厚的橡胶减震垫，抵消硬盘运行时的轻微震动，避免长期震动导致硬盘坏道或者接口松脱。后置IO挡板的开孔完全匹配主板接口排布，从左到右依次预留了电源输入口、散热风扇出风位、VGA视频输出口、HDMI接口、RJ45网口、多路BNC视频输入口、音频输入输出口，每个开孔边缘都做了去毛刺处理，接口装配后挡板与接口之间的缝隙控制在0.3mm以内，既保证外观规整，又能辅助电磁屏蔽。

　　散热通路的设计上，机箱后部预留了一个8025规格轴流风扇的安装位，风扇采用向外抽风的方式，配合底壳的进风孔形成从下到上、从前到后的贯通散热风道，风道走向刚好经过主板主控芯片、内存颗粒、硬盘表面这几个核心发热区域，在密闭机柜环境下持续运行时，机箱内部核心区域的温度可以控制在45摄氏度以内，满足7*24小时不间断运行的散热需求。所有钣金件的折弯内角都做了R0.5的工艺圆角，避免折弯处出现应力集中导致的开裂，喷塑层厚度控制在60-80μm，满足常规室内环境下的防锈防腐蚀需求，壳体的所有拼接缝隙都做了错位折弯处理，不需要额外粘贴泡棉就能达到基础的防尘效果，适配弱电间多灰尘的使用环境。

　　在装配逻辑上，整套结构遵循从内到外的装配顺序，先在底壳上压铆所有铜柱、螺母，再安装硬盘支架、橡胶减震垫，之后固定主板、硬盘、完成内部走线，再扣合上盖锁紧螺丝，最后安装前面板与后置挡板，整个装配过程不需要复杂工装，普通作业人员即可完成组装，后期维护时拆开上盖就能直接接触到所有内部硬件，更换硬盘、内存都不需要完全拆除主板，大幅降低后期运维的操作难度。
