室外枪式安防监控摄像头结构设计

　　做安防设备结构设计快十年，经手的监控类产品少说也有几十款，这次拆解建模的这款室外枪型监控头，是目前园区周界、厂区户外点位用得最多的结构形式，先从实际落地的场景说，这类设备大多装在室外立杆、建筑外墙挑檐下，要扛得住夏季暴晒、冬季低温、雨季淋水还有沿海区域的盐雾腐蚀，所以结构设计的优先级从来不是外观好看，而是防护可靠性优先，其次才是装配效率和后期维护的便利性。

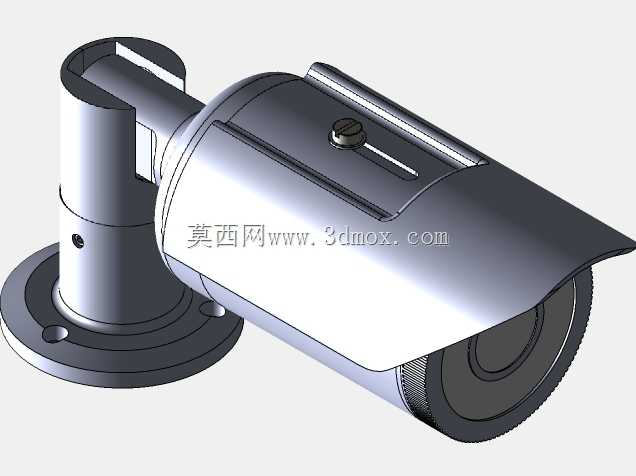

　　先讲安装边界的考量，这款产品的底座采用法兰式安装结构，底座上预留三个均布的安装孔，适配常规监控立杆的顶部安装法兰，也能直接用膨胀螺丝固定在混凝土墙面，安装时底座和支撑柱之间预留了角度调节的齿盘结构，松开锁紧螺丝就能水平360度旋转、垂直方向-15度到45度俯仰调节，锁紧后齿盘咬合能扛住12级大风的载荷，不会出现镜头偏移的情况，整个支撑柱的高度控制在120mm，既不会因为太短导致调节角度时外壳碰到底座，也不会因为太长增加整体迎风面的晃动量。

　　再说到外壳的设计思路，主壳体采用铝合金压铸成型的筒式结构，壁厚控制在2.5mm，既保证结构强度，又能兼顾散热——毕竟红外补光板和图像传感器工作时会持续发热，铝合金壳体直接充当散热体，不需要额外加散热片就能把内部元器件的工作温度控制在合理区间。壳体前端做了阶梯式的密封槽，装配时先套入硅胶密封圈，再压装钢化玻璃视窗，最后用前压圈通过四颗M2的自攻螺丝锁紧，这个结构能做到IP66的防护等级，雨水和灰尘根本进不到内部腔体，前压圈和视窗之间还加了一圈薄的泡棉垫层，避免运输和震动过程中玻璃和硬金属接触开裂。壳体尾部做了穿线的防水接头孔，标配的格兰头能把进线的网线或者电源线锁紧密封，防止雨水顺着线缆流进设备内部。

　　内部的组件排布也有讲究，镜头座直接固定在壳体内部的安装筋位上，和前端玻璃视窗的同轴度公差控制在0.1mm以内，避免出现画面边缘暗角的问题，红外补光灯板环绕在镜头周围，灯板和壳体之间涂有导热硅脂，把灯珠工作产生的热量直接导到外壳上。设备的上盖是遮阳防雨的结构，比主壳体长出30mm，突出的部分刚好能挡住正午直射的阳光，避免阳光直接晒到视窗玻璃产生反光影响画面，同时下雨时雨水会顺着上盖的斜面流走，不会在视窗上形成大面积的水痕。

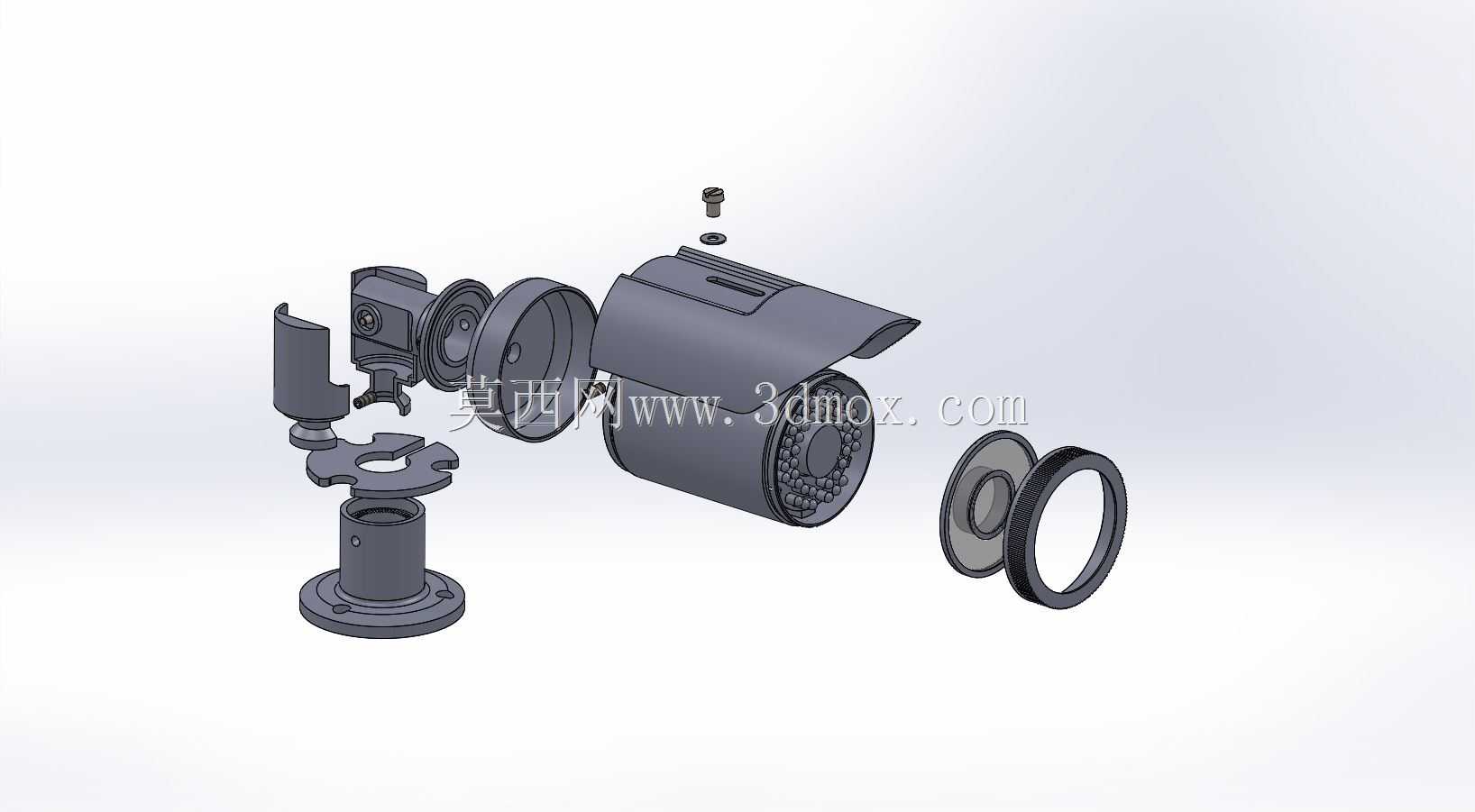

　　拆解开来能看到，整个设备的连接螺丝全部采用304不锈钢材质，避免户外长期使用出现锈死拆不开的情况，镜头和前盖之间还预留了调焦的操作空间，后期维护时不用把整个设备拆下来，只需要松开前压圈就能调整镜头的焦距和光圈，调完再锁紧就行，大幅降低运维的工作量。这类结构的监控设备，实际使用中覆盖的场景很广，除了常规的园区、厂区周界，还能用在小区出入口、停车场车道、工地临边点位，因为结构可靠性高，后期维护成本低，一直是户外安防监控的主流选型。建模的时候特意把每个配合面的公差、密封圈的压缩量、齿盘的咬合角度都做了还原，不管是做同类产品的结构参考，还是做安防系统的三维布点模拟，都能直接用，不用再重新核对安装尺寸和配合关系。
