吸顶式半球安防监控球机结构设计

　　日常做弱电配套结构设计时，吸顶半球监控是商用场景里绕不开的部件，这套三维结构把实际安装里的很多细节都还原到位了。先从应用场景说，这类半球球机主要用在写字楼走廊、商超卖场、电梯轿厢、酒店公区这类室内吊顶场景，相比外露式枪机，半球造型没有突兀的棱角，不会破坏室内装修的整体观感，同时弧形透明罩能避免人员误碰镜头角度，也能减少灰尘直接落在镜头表面的概率。

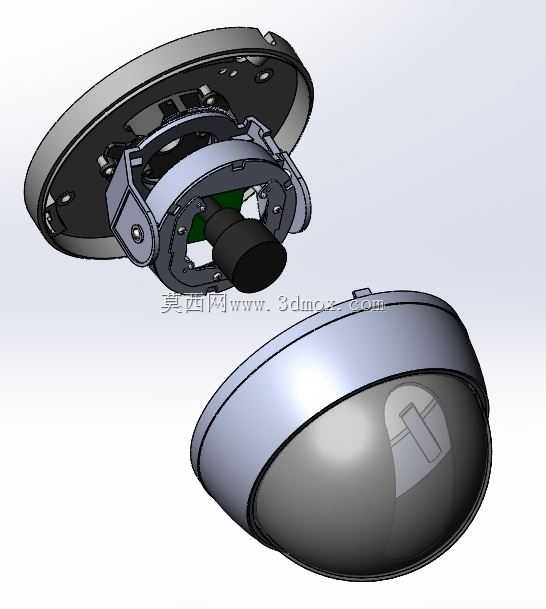

　　从实际用途来看，这套结构的核心是承载成像模组、实现镜头角度可调、同时完成吊顶面的快速固定。拆开来看，上部的圆形安装底座是直接和吊顶基层固定的部分，底座上预留了对应常规86盒、吊顶龙骨的安装孔位，不管是石膏板吊顶开孔嵌入，还是直接明装在混凝土顶面，都能找到对应的固定点位，底座边缘做了薄边过渡，安装后和顶面的缝隙能控制在1mm以内，不会出现积灰的台阶。底座和内部的万向支架采用铰接结构，支架的两个旋转轴都带阻尼卡位，实际调试的时候，手掰到对应监控角度就能直接固定，不需要额外拧锁紧螺丝，调试效率比老式螺丝锁紧的结构高不少，支架的承载位刚好适配常规的1/2.7英寸、1/3英寸成像模组，镜头焦距支持2.8mm到6mm的常规规格，预留的走线槽能把模组的电源线、网线顺着支架内腔走到底座的出线孔，不会出现线材外露夹断的问题。

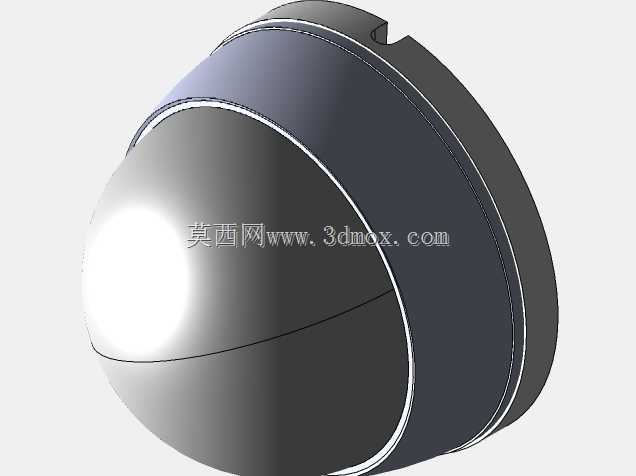

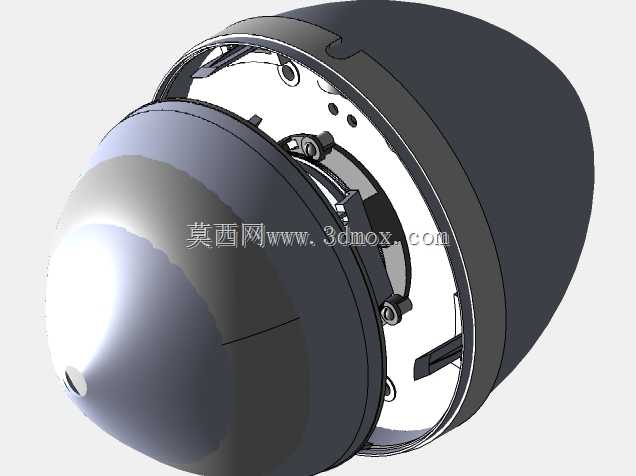

　　设计思路上，这套结构优先考虑了安装维护的便捷性，下部的半球外罩和上部底座采用旋扣式连接，不需要额外工具，对准卡位旋转30度就能卡紧，后期维护擦拭镜头、更换模组的时候，直接拧下外罩就能操作，不用把整个底座从顶面拆下来。外罩的透明部分采用光学级PC曲面，曲面曲率经过校准，不会因为光线折射出现监控画面变形的问题，外罩的金属外圈做了哑光喷塑处理，和常见的白色、灰色吊顶配色适配度高，不会出现反光干扰镜头成像的情况。

　　再说到安装边界的尺寸控制，这套结构整体外露高度不到80mm，嵌入吊顶内部的深度控制在60mm以内，就算是吊顶内走线空间不足的老旧写字楼，也能顺利安装，不会出现顶到上层楼板的问题。底座的最大外径是130mm，对应吊顶开孔尺寸只需要120mm，常规的开孔器就能直接施工，不需要特殊定制开孔工具。结构的所有拼接缝都做了错位挡边设计，就算是走廊用高压水枪做顶面清洁，水也不会顺着缝隙渗到内部模组上，满足室内公区的日常清洁防护需求。另外，支架的旋转角度覆盖水平360度、垂直向下0到75度的调节范围，不管是监控走廊纵深，还是监控电梯门口的近距离区域，都能调到合适的取景角度，不会出现监控盲区。实际做项目选型的时候，这套结构的安装孔位兼容市面上绝大多数主流品牌的半球摄像机模组，不需要重新开模定制底座，能直接替换老旧损坏的同规格球机外壳，大幅降低项目的改造成本。
