通道式穿行金属探测安检门结构设计

　　这款穿行式金属探测设备，核心应用场景覆盖公共交通枢纽进站口、大型活动场馆入场通道、涉密单位出入口、工厂生产区安检点位、考场入口等需要对通行人员进行随身金属物品排查的区域，主要作用是在人员无停留快速通行的状态下，识别出隐藏在衣物下的枪支、管制刀具、大型金属违禁物件，替代传统人工手检的低效模式，降低安检人员的工作强度，同时提升违禁品排查的一致性，避免人工检查的疏漏与主观判断误差。

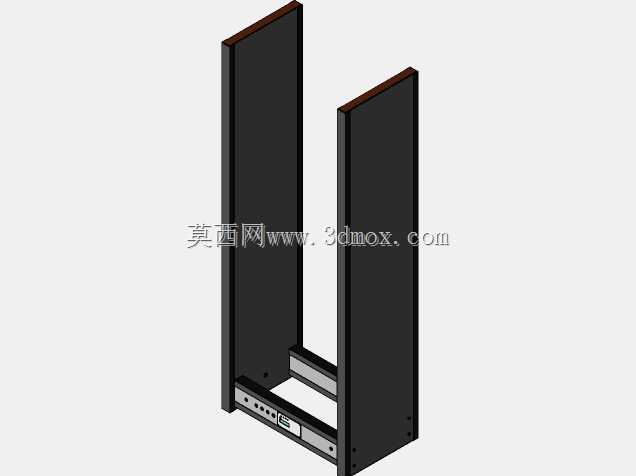

　　从功能特性来看，设备采用双侧立柱加顶部横梁的门型框架结构，通行区域无物理遮挡，不会对人员正常通行造成阻碍，探测模块集成在两侧立柱与顶部横梁内部，形成覆盖整个通行截面的探测电磁场，当携带金属物件的人员通过探测区域时，金属物件会干扰电磁场的分布状态，设备即可触发声光报警提示，同时可根据金属物件的大小、材质调整探测灵敏度阈值，避免皮带扣、钥匙串等日常随身小金属物件造成误报，兼顾安检通过率与排查准确性。设备顶部横梁区域集成了状态指示灯与操作显示模块，安检人员可直接在设备端完成灵敏度调节、报警复位、参数校准等操作，无需额外外接控制终端，简化现场部署的布线需求。

　　在设计思路上，整体框架采用模块化拼接结构，两侧立柱与顶部横梁通过内置连接件组装，外部采用钣金折弯成型的防护壳体，边角做圆弧过渡处理，避免通行人员磕碰受伤，壳体表面做耐磨防静电喷涂处理，适配大流量通行场景下的长期高频使用，减少表面刮擦、静电积累对内部探测模块的干扰。两侧立柱底部设计有可调式支撑脚，可适配安装地面不平整的现场情况，保证设备整体放置的垂直度，避免因框架倾斜导致探测区域电磁场分布偏移，影响探测精度。设备的电气控制模块全部集成在顶部横梁的密封腔体内，与探测线圈区域做物理隔离，减少控制电路自身的电磁信号对探测模块的干扰，同时密封腔体设计可阻挡日常使用中的灰尘、泼溅液体侵入，提升设备在不同现场环境下的适应能力。

　　从安装边界与外形尺寸来看，设备的通行净宽度符合常规公共场所安检通道的尺寸规范，可满足携带随身小包、穿着厚外套的人员正常通行，不会出现剐蹭设备内壁的情况；整体高度适配成年人平均通行高度，无需低头即可正常通过；设备整体外轮廓宽度控制在常规通道安装的允许范围内，不需要对现有场地通道做大规模改造即可直接部署，底部支撑脚的固定孔位可根据现场需求选择膨胀螺栓永久固定，或者采用配重底座放置式安装，适配临时活动场地的快速搭建、转场需求。设备两侧预留的接线接口位于立柱下部靠近地面的位置，方便现场电源线、报警联动线的布设，走线可沿地面线槽隐藏，不会影响通行区域的人员走动。

　　在结构细节处理上，两侧立柱的探测线圈采用分层排布设计，可对通行人员身上不同高度位置的金属物件进行定位提示，帮助安检人员快速锁定违禁物品的携带位置，缩短复检时间；设备的报警提示模块同时集成了灯光与声音两种提示方式，嘈杂环境下可通过灯光闪烁识别报警状态，安静环境下可调低提示音音量，避免造成环境噪音干扰。整体框架的结构强度经过校核，可承受日常通行中的轻微碰撞，不会出现框架变形导致内部探测模块移位的情况，设备外壳无外露的尖锐部件与螺丝凸起，所有连接螺丝都采用隐藏式设计，既提升外观整体性，也避免通行过程中勾挂人员衣物。
