工业用齿轮喷淋清洗设备结构设计

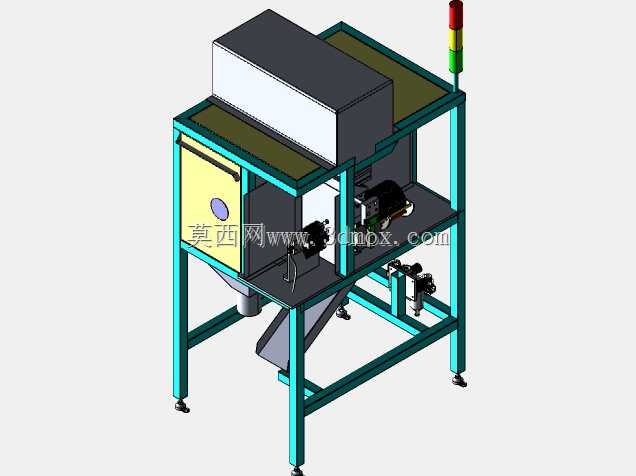

　　在齿轮加工制造的全流程工序里，热处理滚齿磨齿之后的齿面残屑、切削液残留、热处理氧化皮清理，一直是影响后续齿轮装配精度、啮合寿命的关键环节，这款齿轮清洗设备的三维结构设计，正是针对中小模数盘类齿轮、轴齿轮的批量连续清洗需求搭建，适配汽车变速箱齿轮、工程机械齿轮、减速机齿轮等多类工件的工序间清洗作业场景。从整体机架布局来看，设备采用方通焊接框架作为承载主体，底部配置可调式支撑脚杯，可适配车间地面不平整的安装工况，安装时仅需预留设备前后各800mm的操作维护空间、左右各500mm的管线布设空间即可，整体占地尺寸控制在长1200mm宽900mm高1800mm区间，可直接嵌入现有齿轮加工生产线的工序间隙，无需对原有产线布局做大幅调整。

　　设备上层设置封闭清洗腔体，腔体正面开设带观察窗的密封检修门，观察窗采用钢化玻璃材质，可在设备运行过程中直观观察内部喷淋状态，避免频繁开门导致的清洗液飞溅、蒸汽外溢问题；腔体顶部布设多组可调角度的高压喷淋头，可根据待清洗齿轮的直径、齿形角度调整喷淋方向，确保清洗液能够充分冲刷齿根、键槽等易残留杂质的死角位置，清洗液采用循环过滤设计，腔体底部设置倾斜导流面，将携带铁屑、油污的清洗液导流至下部过滤舱，经过多级滤网过滤后重新泵入喷淋管路，降低清洗液的更换频次。设备侧面配置的三色警示灯，可直观反馈设备运行状态：绿色代表正常待机或运行，黄色代表滤芯堵塞、液位不足等预警状态，红色代表故障停机，现场操作人员无需靠近操作面板即可快速掌握设备工况。

　　设备下部设置倾斜式出料导槽，清洗完成的齿轮可通过导槽直接滑入下方接料周转箱，无需人工伸入腔体取件，降低操作人员接触清洗液的安全风险；机架中层预留了电气元件、泵组的安装空间，电气元件与清洗管路做了物理分隔设计，避免清洗液渗漏导致的电气短路问题，布线沿机架方通内部的走线槽布设，整体外观整洁无外露管线，也可减少车间粉尘、切削液对线路的腐蚀。在设计过程中，针对齿轮清洗过程中容易出现的工件磕碰问题，腔体内的工件承载部位采用尼龙材质衬板，避免金属硬接触导致的齿面磕碰伤；清洗门设置安全联锁开关，门体开启状态下设备自动切断喷淋泵、输送机构的动力源，防止高压清洗液喷出伤人。不同于通用型工业清洗设备，这款结构专门针对齿轮类回转体工件的形态做了适配，

　　腔体内部的工件定位结构可快速更换，适配不同外径、不同厚度的齿轮装夹需求，换型时间可控制在15分钟以内，适配多品种小批量的齿轮生产场景；机架的方通选型经过承重校核，可承载满舱工件、清洗液的总重量，长期运行无框架变形风险，底部脚杯的调节行程可达50mm，可抵消地面的高度差，保证设备整体水平，避免运行过程中出现异常振动、管路接口渗漏的问题。从三维建模的细节来看，所有管路接口、安装孔位都做了精确的位置匹配，钣金件的折弯、焊接止口都做了工艺预留，生产加工时可直接根据三维模型出工程图下料，无需二次调整尺寸；三色警示灯的安装位置设置在机架顶部最高处，在车间设备排布密集的场景下，10米范围内即可清晰辨识设备状态；出料导槽的倾斜角度经过反复验证，控制在35度，既可以保证清洗后的齿轮靠自重顺畅滑下，又不会因为下滑速度过快导致工件磕碰出伤痕。
