木制托盘双锯切倒角角机结构设计

　　这款设备针对木制托盘生产环节的角部倒角工序开发，适配物流仓储行业标准化木托盘的批量加工需求，在托盘面板、墩块组装完成后，对托盘四个角部的多余木料进行定尺锯切倒角，消除直角锐边，避免托盘在仓储堆垛、叉车转运过程中出现边角磕碰掉渣、勾挂包装缠绕膜的问题，同时满足出口木托盘的边角安全规范要求。

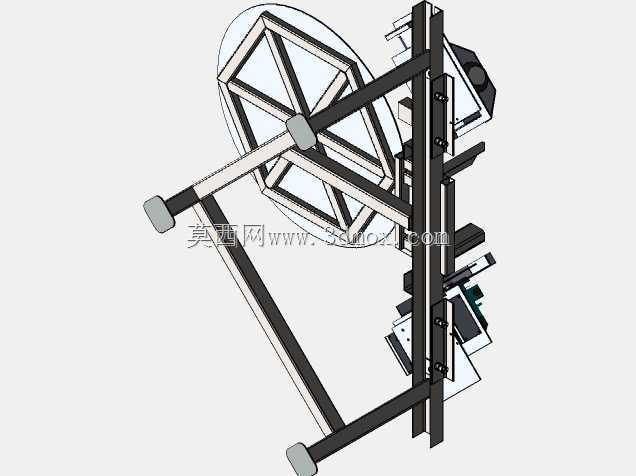

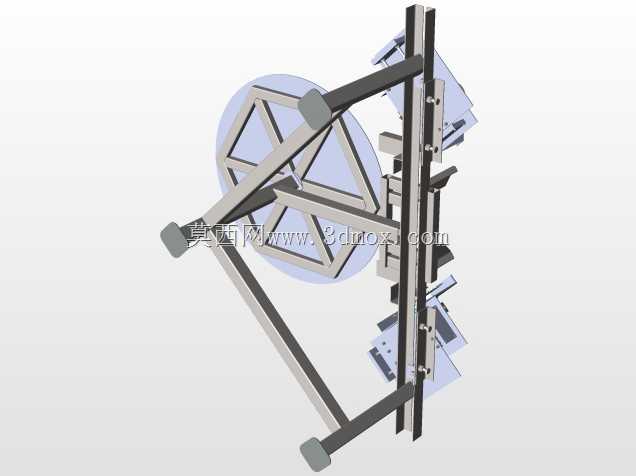

　　设备采用中部圆形回转工作台作为工件承载核心，工作台面采用加厚钢板铣平加工，平面度控制在0.2mm以内，避免托盘放置后出现倾斜导致锯切尺寸偏差，工作台下方采用方管焊接的三脚支撑结构，支撑腿底部配置可调式脚杯，可在车间不平整地面上快速调平，调平行程范围±15mm，单腿承重不低于300kg，满足满料重型托盘的放置承重需求。工作台两侧对称布置两套独立的锯切工位，每套工位均配置电机直驱的圆锯片、角度可调的锯切护罩、工件定位靠板以及锯切进给导轨，两套工位可同时对托盘的相邻两个角部进行倒角加工，配合工作台的90度回转动作，单次上料即可完成托盘四个角的全部倒角工序，相比单锯片倒角设备加工效率提升一倍以上。

　　锯切单元的设计充分考虑木工加工的安全防护需求，每片锯片外侧均设置半包围式的钢板防护罩，防护罩开口方向正对工件进给侧，非加工侧完全封闭，避免锯屑飞溅伤人，同时防护罩上预留除尘接口，可外接车间中央除尘系统，将锯切产生的木糠、木屑实时抽走，保持作业区域环境整洁。锯片的安装角度可根据倒角尺寸需求在30度到60度范围内无级调节，调节位置配有刻度标识，调整完成后通过锁紧螺栓固定，无需额外工装即可快速切换不同倒角规格的托盘加工需求，适配1200mm1000mm、1100mm1100mm等多种主流标准木托盘的加工尺寸。

　　设备的定位靠板采用硬质铝合金型材制作，表面做硬质阳极氧化处理，耐磨性能优异，长期与木托盘摩擦不会出现明显凹痕，靠板位置可沿横向导轨前后调整，调整范围覆盖200mm，可根据托盘的实际尺寸调整定位基准，保证不同规格托盘的倒角边距一致。锯切进给采用手动推拉式设计，操作手柄设置在工位外侧的安全位置，操作人员推动手柄即可带动锯片沿直线导轨完成进给锯切，导轨采用密封式直线导轨，可阻挡木屑进入导轨滑块内部，延长导轨使用寿命，进给行程设置硬限位块，避免锯片超出行程碰撞工作台面。

　　整机框架全部采用矩形钢管焊接而成，焊接后经过整体去应力退火处理，消除焊接内应力，避免长期使用后框架变形影响锯切精度，框架表面经过喷砂除锈后喷涂橘红色防护漆，耐刮擦且防锈性能优异。设备的安装边界尺寸控制在2200mm1800mm1300mm范围内，无需大型设备基础，直接放置在硬化车间地面上调平即可投入使用，外接电源采用380V工业三相电，单套锯切电机功率2.2kW，整机总功率4.5kW，能耗处于同类设备较低水平。

　　在实际生产场景中，该设备可对接木托盘组装生产线的出料端，组装完成的托盘通过滚筒线输送到倒角机工位，操作人员仅需完成上料定位、两次回转工作台、两次推拉进给的操作，即可完成单个托盘的倒角加工，单工位加工节拍不超过40秒，适配日产千件以上的托盘生产线产能需求。设备的锯片采用通用型木工合金圆锯片，更换成本低，日常维护仅需定期检查导轨润滑情况、锯片磨损情况以及皮带张紧度，维护操作简单，无需专业技术人员即可完成常规保养。针对部分客户的非标托盘加工需求，该设备的工作台可更换为更大直径的规格，同时调整两侧锯切工位的间距，即可适配最大1500mm边长的非标木托盘倒角加工，设备改造拓展性较强。
