电缆布线用双辊式导向支撑装置

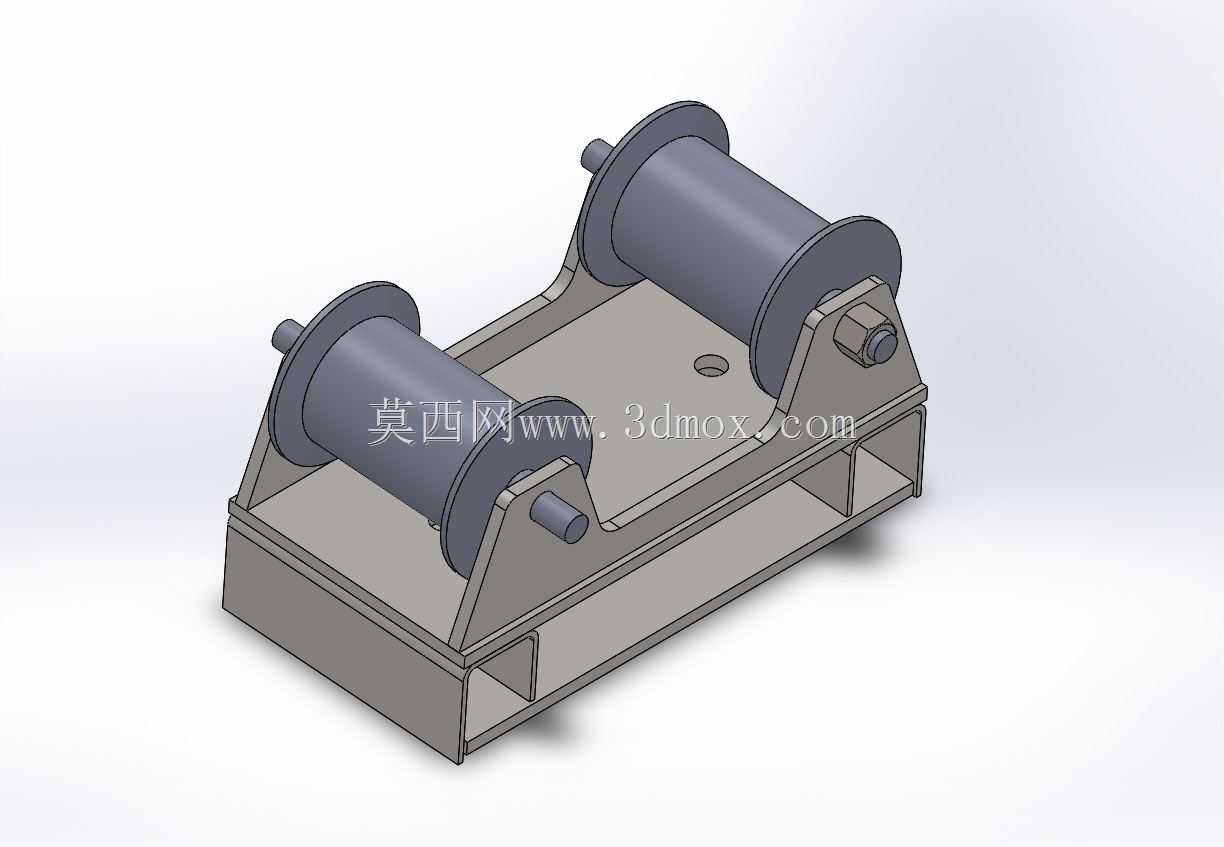

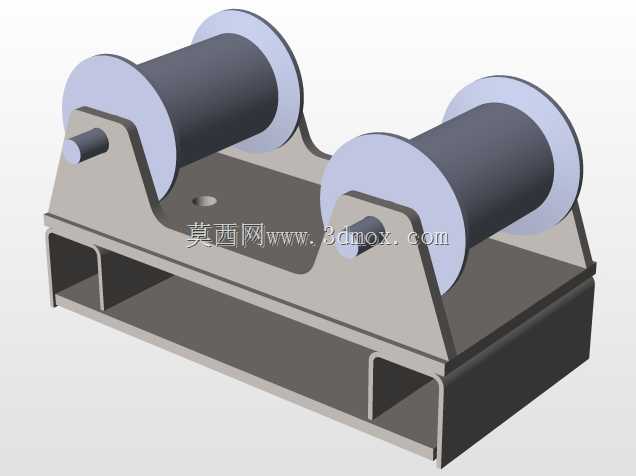

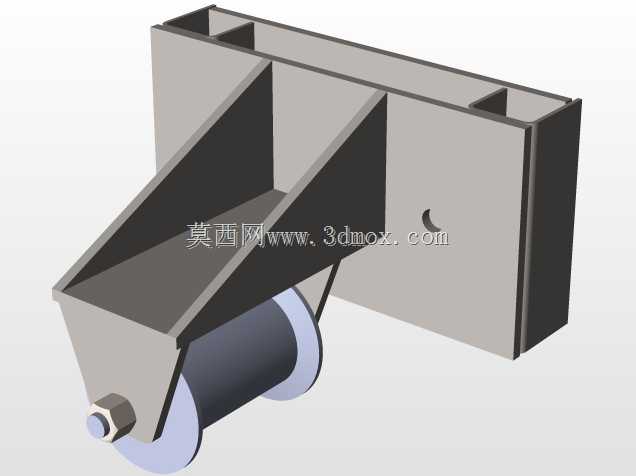

　　在电力施工、车间线缆敷设、设备内部走线等场景中，线缆拖拽过程中的剐蹭、卡滞、过度弯折一直是影响布线效率与线缆使用寿命的核心问题，这款双辊式导向支撑装置正是针对这类工程痛点设计的专用导向构件。装置采用双平行辊筒搭配一体式焊接机架的结构形式，两个辊筒平行布置在机架两侧的支撑立板上，辊筒可绕自身轴线自由转动，当线缆从两个辊筒之间的间隙穿过时，辊筒随线缆拖拽动作同步转动，将线缆与构件之间的滑动摩擦转化为滚动摩擦，大幅降低拖拽阻力，同时避免线缆外护套被硬质构件剐蹭破损。从结构设计逻辑来看，机架采用槽钢折弯拼焊的一体式结构，底部为平直的安装基面，基面上预留有安装固定用的通孔，可通过螺栓直接固定在布线路径的混凝土基础、设备机架或者走线架上，

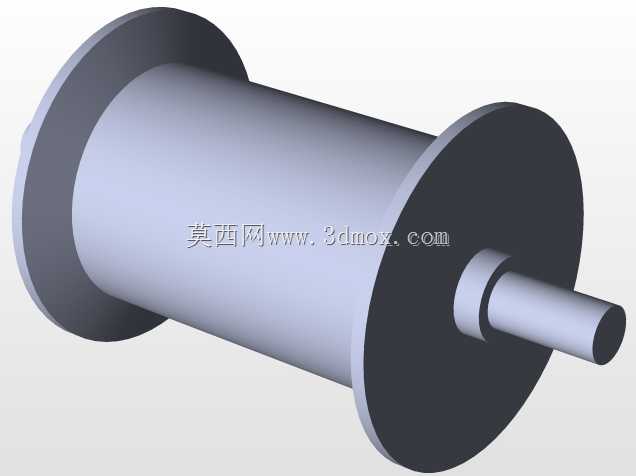

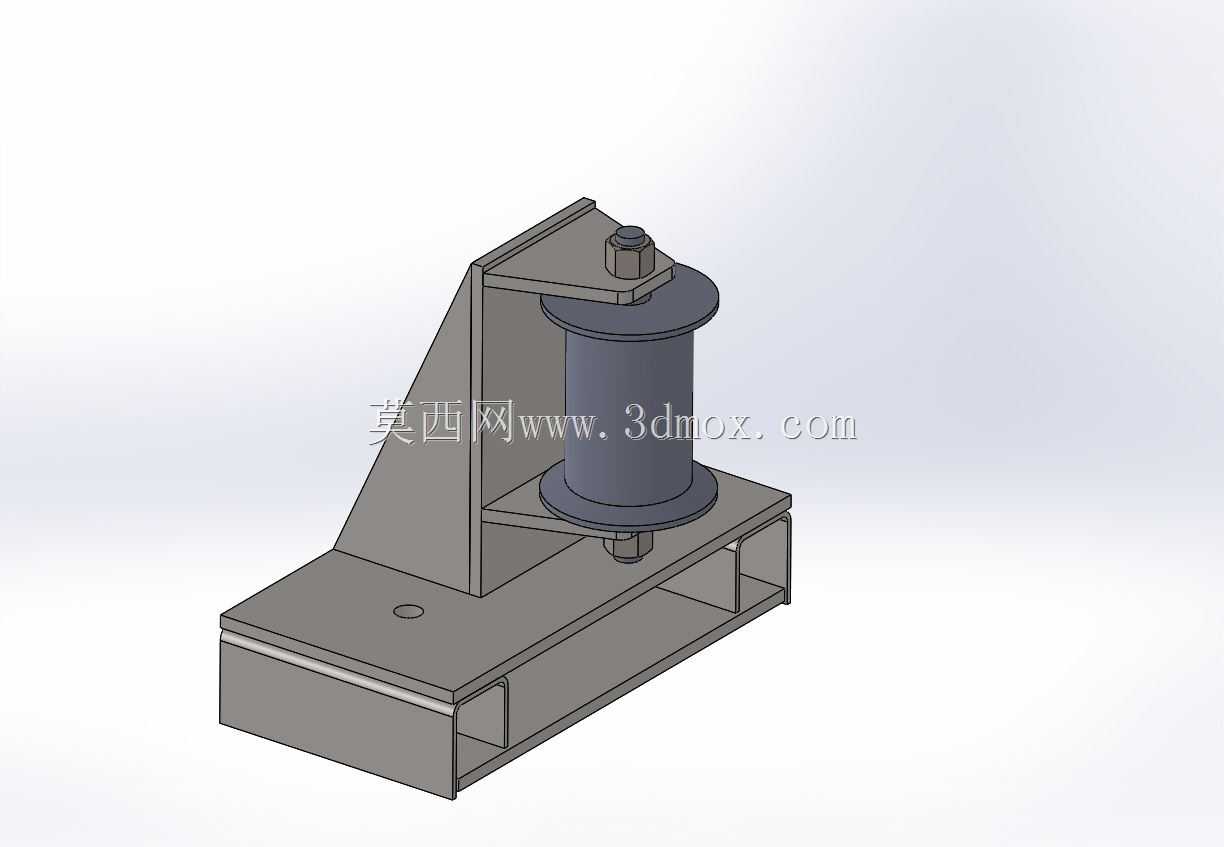

　　安装基面的平面度公差控制在0.2mm以内，保证安装后机架无倾斜，避免辊筒出现偏载卡滞的问题。两侧的支撑立板与底部机架采用满焊连接，焊缝高度不小于板材厚度的0.7倍，可承受线缆拖拽时产生的侧向冲击力，避免长期使用后立板出现变形歪斜。辊筒部分采用阶梯轴式的芯轴搭配筒状辊体的结构，芯轴两端通过轴肩与支撑立板上的安装孔定位，芯轴与辊体之间预留有转动间隙，无需额外加装轴承即可实现顺畅转动，这种简化结构既降低了制造成本，也减少了后期维护的工作量，适合在工地、车间等多粉尘的恶劣工况下使用，不会因为粉尘进入轴承导致转动失效。辊体两端设置有直径大于辊体的挡边，挡边高出辊面15mm，可对穿过的线缆起到侧向限位作用，避免线缆在拖拽过程中从辊筒两端滑脱，

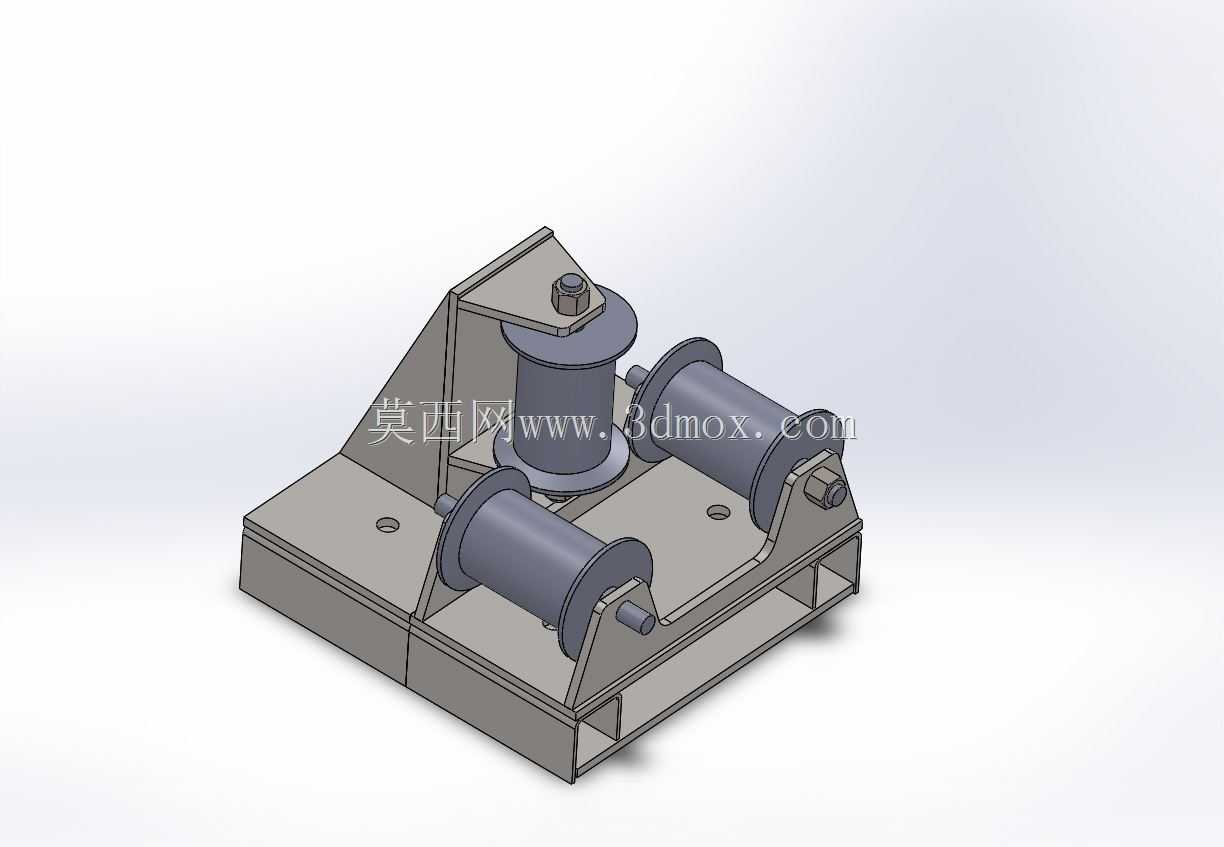

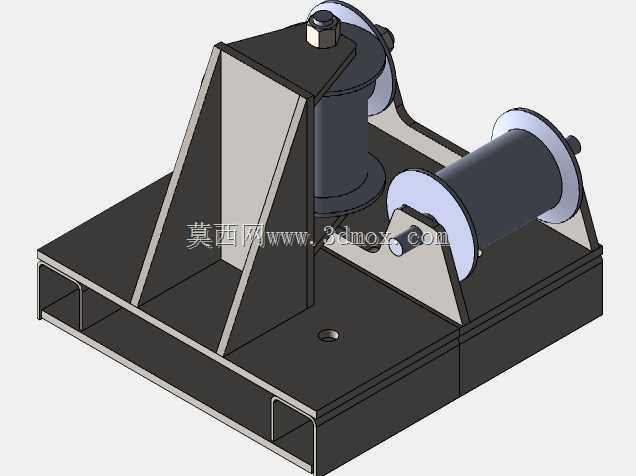

　　尤其是在大长度线缆拖拽、线缆存在小幅摆动的工况下，挡边的限位作用可保证线缆始终处于两个辊筒的导向区间内，无需人工反复调整线缆位置。从安装边界尺寸来看，整个装置的整体宽度适配常规10-120mm直径的电力电缆、控制电缆的布线需求，两个辊筒之间的间隙可根据使用场景的线缆直径进行适配调整，辊筒的有效导向长度覆盖常规布线场景下的线缆摆动范围，底部安装孔的孔距采用通用的安装尺寸，可与市面上常见的走线架、预制安装基座直接适配，无需额外打孔改造。在实际工程应用中，这类导向装置通常布置在线缆转弯处、竖向布线转水平布线的过渡位置、线缆进出柜体的端口位置，除了降低拖拽阻力之外，还可控制线缆的弯曲半径，避免线缆过度弯折导致内部线芯受损、绝缘层开裂的问题，

　　尤其是对于大截面的动力电缆，其最小允许弯曲半径有明确的规范要求，通过两个辊筒的弧形导向面约束，可保证线缆弯曲段的曲率始终大于允许的最小弯曲半径，满足施工规范要求。不同于单辊式的导向构件，双辊结构可同时对线缆的两个接触面形成滚动支撑，不管线缆从哪个方向拖拽，都能保证至少有一个辊筒与线缆接触形成滚动摩擦，不会出现线缆直接剐蹭机架金属边缘的情况。在长期使用过程中，辊筒表面的磨损属于正常损耗，该结构的芯轴与辊体采用分离式设计，当辊体磨损到一定程度后，只需拆下芯轴两端的固定件即可更换辊体，无需整体更换整个装置，降低了后期的使用成本。整个装置的所有金属构件均做了防锈处理，适合在户外、潮湿车间等环境下长期使用，不会因为锈蚀导致辊筒转动卡滞或者结构强度下降。在进行三维建模时，所有的板材厚度、轴径尺寸、安装孔位均按照实际钣金加工与机械加工的工艺要求设置，折弯处预留了合理的折弯圆角，焊缝位置做了贴合实际的工艺处理，转动部件之间预留了符合装配要求的间隙，模型可直接用于工程出图、施工方案模拟以及构件的加工生产参考，在布线施工方案设计阶段，可直接将该模型导入整体布线场景中，校验安装空间是否充足、导向位置是否合理，提前规避施工过程中可能出现的干涉问题。
