丙烯酸储油润滑装置结构设计

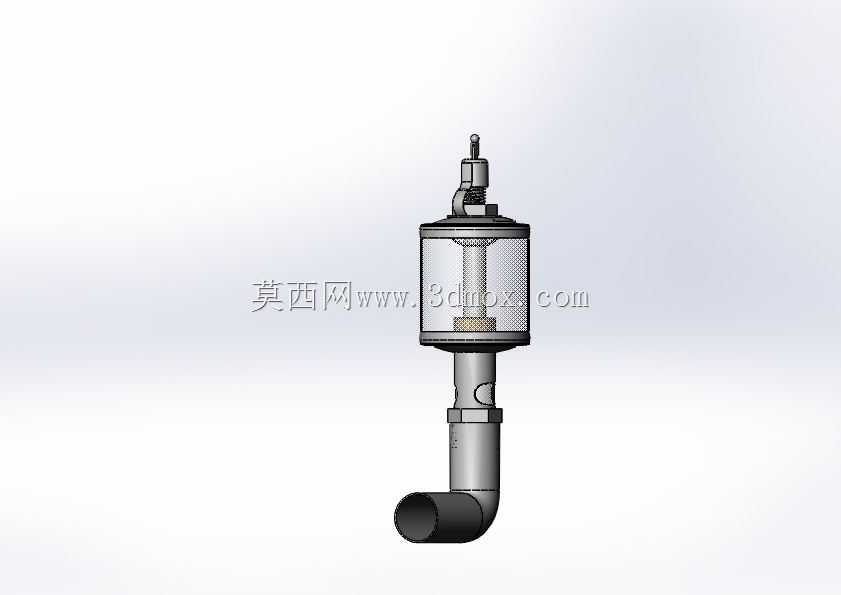

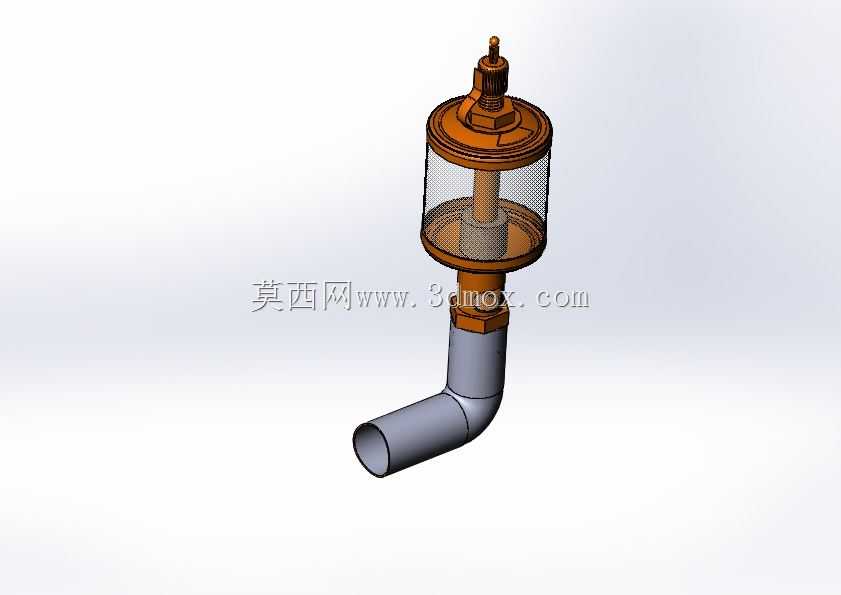

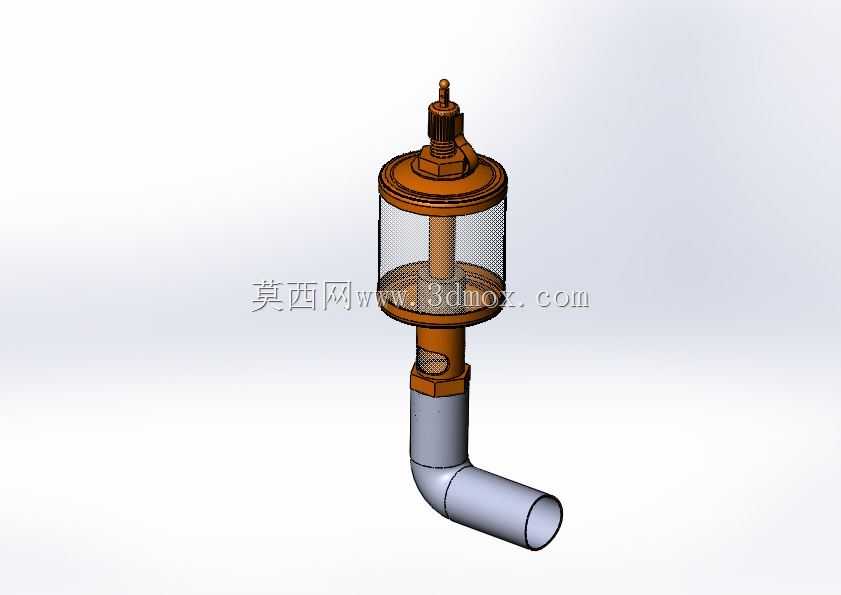

　　在丙烯酸生产、输送及相关化工流体处理的管路系统中，这类带弯管接口的储油润滑部件是保障动密封部位持续供油、避免干磨失效的核心配套组件，常见于丙烯酸输送泵的轴承腔外接润滑点、搅拌轴密封辅助供油位、管路调节阀杆的润滑补给工位，适配丙烯酸这类具备一定腐蚀性、易聚合特性的流体工况，避免普通润滑储油件被介质侵蚀出现泄漏、堵管问题。从结构设计逻辑来看，该部件采用透明可视储油腔作为主体储油段，透明腔体选用耐丙烯酸腐蚀的透明工程材质，可直接目视观察内部储油液位，无需额外加装液位检测元件就能快速判断剩余油量，方便运维人员及时补油，减少日常巡检的工作量。顶部设置的针阀式注油接头可精准控制注油速率，补油时可通过顶部接头外接注油枪，

　　缓慢注入适配丙烯酸工况的专用润滑油，避免注油过快导致腔体内压力骤升，击穿下部密封结构造成润滑油泄漏污染工艺介质。下部连接的90度弯管结构是针对安装空间受限的场景做的适配设计，当润滑点位于设备侧下方、垂直安装空间不足时，弯管结构可直接转向对接润滑点接口，无需额外加装过渡弯头，减少管路连接点的泄漏风险，弯管与储油腔主体的连接部位采用卡套式密封结构，可承受管路系统的常规振动，避免长期运行后出现接口松动渗油的问题。储油腔内部设置的多孔过滤芯结构可过滤润滑油中混入的杂质颗粒，避免杂质随润滑油进入摩擦副表面，造成密封面划伤、轴承滚道磨损等问题，滤芯采用可拆式设计，定期维护时可拧开上下连接部位取出滤芯清理或更换，无需整体更换整个储油部件，

　　降低运维成本。从安装边界来看，该部件整体轴向长度适配常规化工管路的预留安装空间，弯管的接口尺寸匹配常用的润滑管路通径，安装时仅需将弯管端与设备润滑点的内螺纹接口拧紧，顶部注油接头预留足够的操作空间用于接注油枪即可，透明储油腔的外表面做了防刮耐磨处理，避免现场安装、运维过程中刮花腔体影响液位观察。在实际工况应用中，该部件的供油速率可通过顶部针阀的旋合深度调节，针对不同转速、不同载荷的摩擦副，可调整滴油速率匹配实际润滑需求，比如高速运转的泵轴密封位可适当调大滴油量，低速运行的阀杆部位可调小滴油量，避免润滑油过量消耗。储油腔的容积设计满足常规工况下1-2个月的润滑耗油量，无需频繁补油，适配化工生产装置长周期连续运行的需求，

　　减少非计划停机维护的频次。结构设计时充分考虑了丙烯酸介质的特性，所有与介质可能接触的密封件均选用耐丙烯酸腐蚀的氟橡胶材质，金属部件采用304不锈钢材质做表面钝化处理，避免长期接触丙烯酸挥发气出现锈蚀、溶胀问题，保障部件在化工工况下的使用寿命。弯管部位的壁厚做了加厚处理，可承受安装时的拧紧力矩以及运行过程中的管路振动应力，避免出现管壁开裂、变形等问题，连接螺纹采用标准管螺纹，密封性能可靠，可适配多数现有设备的润滑点接口，无需对原有设备做改造就能直接替换安装。
