工业设备用门式支撑框架结构设计

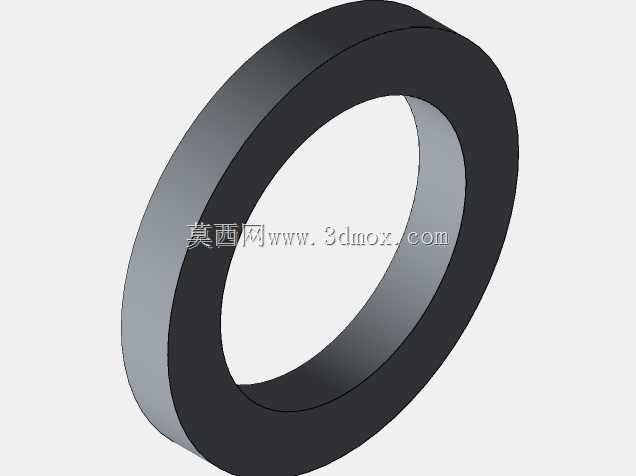

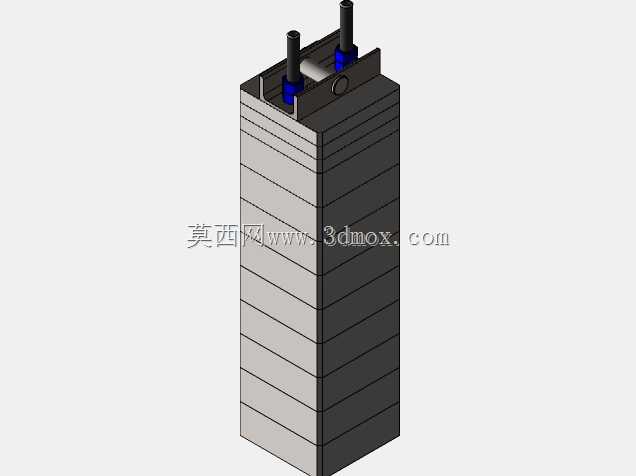

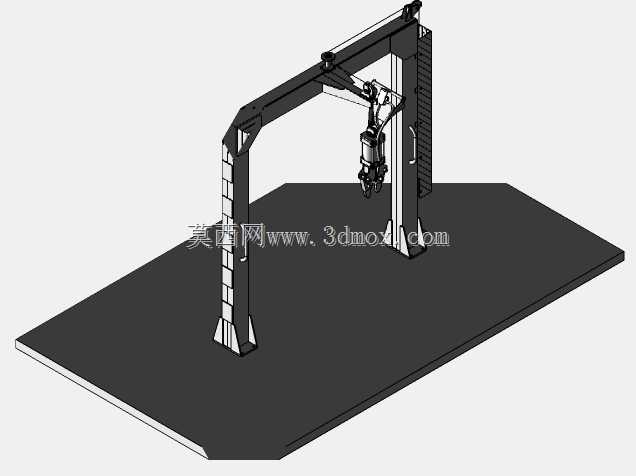

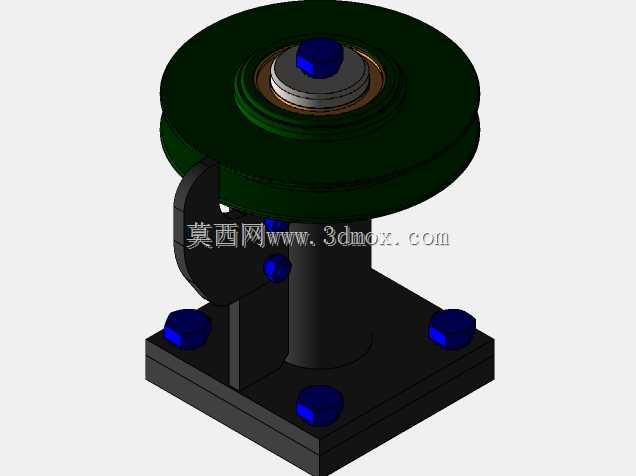

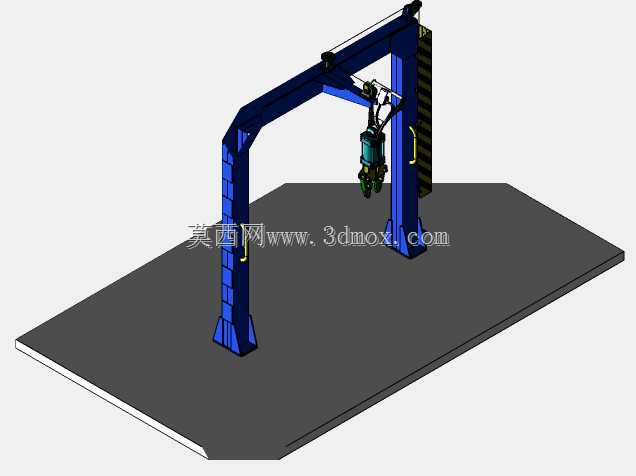

　　该门式支撑构件的设计，最初是为了解决车间内中型加工工位的物料跨工位转运遮挡问题，同时兼顾工位上方管线排布的承载需求，在离散制造的机加工车间、装配工位段都有很广的适配场景。从实际使用场景来看，这类构件常架设在工位通道上方，既可以作为工位间的物理隔断框架，挂载安全防护网、工位标识牌、气动管路走线槽，也能在部分轻型吊装场景下作为辅助承载架，搭配小型手拉葫芦完成工位旁100kg以内的工件周转吊装，避免了单独架设小型起重支架占用通道空间的问题。

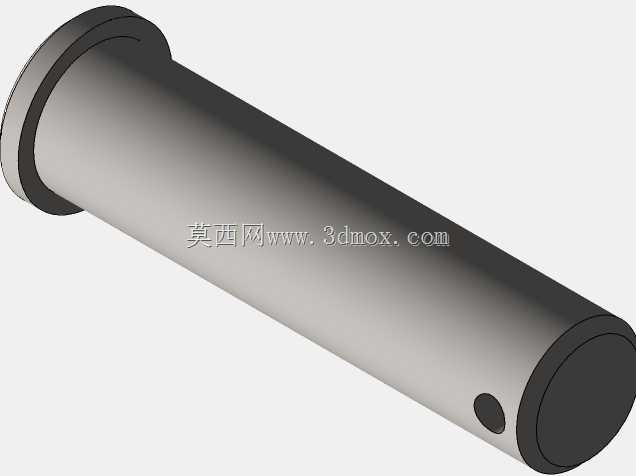

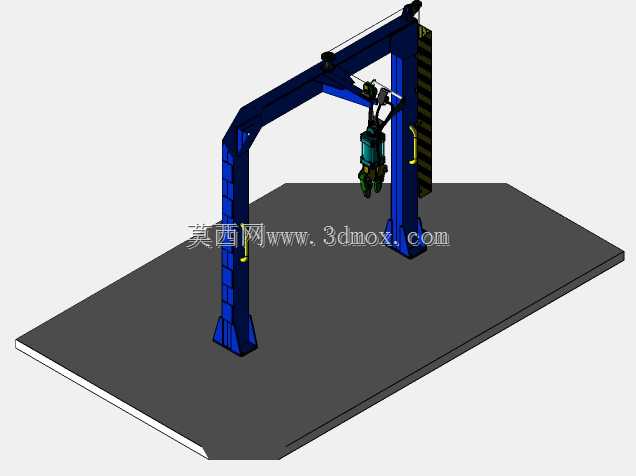

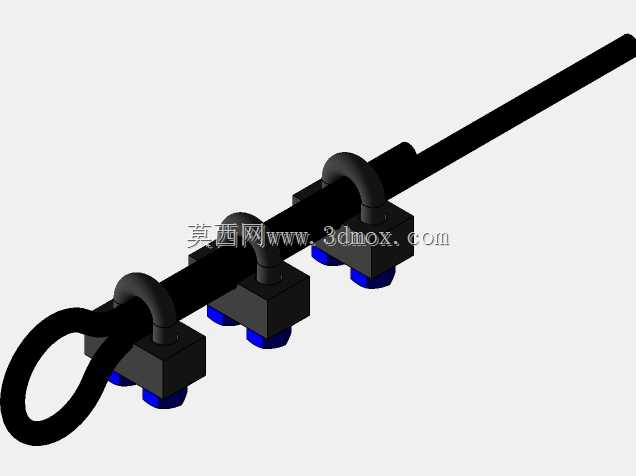

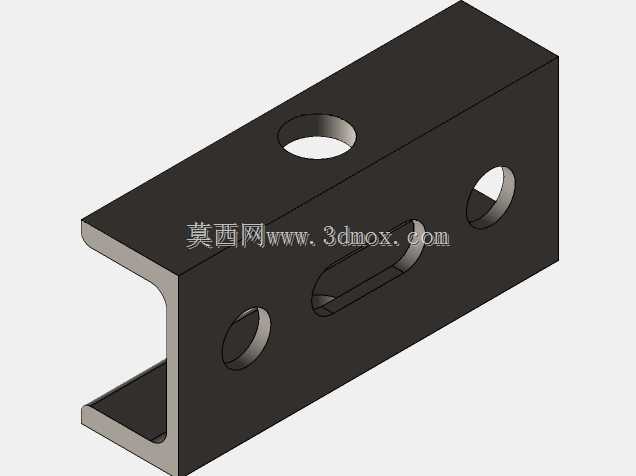

　　设计过程中最先敲定的是整体的门式跨距，结合常规车间人行通道加工位侧预留空间的通用尺寸，将整体内跨净宽设定为1800mm，足够满足标准手动液压叉车带托盘通行的宽度需求，两侧立柱的底部安装边向外延伸出安装孔位，孔位间距匹配车间常用的化学锚栓安装规格，安装时不需要额外做预埋件，直接在硬化的环氧地坪上就能完成固定，安装边界控制在2200mm总宽度范围内，不会挤占两侧工位的操作空间。立柱部分采用的是矩形截面型材焊接结构，截面尺寸根据承载需求做了等强度校核，在立柱与横梁连接的角部位置，额外加设了三角形加强筋板，避免长期承载后角部出现焊接应力变形，横梁的下平面预留了统一规格的T型槽，方便后续根据使用需求挂载不同的功能附件，不需要在横梁上额外钻孔破坏结构强度。

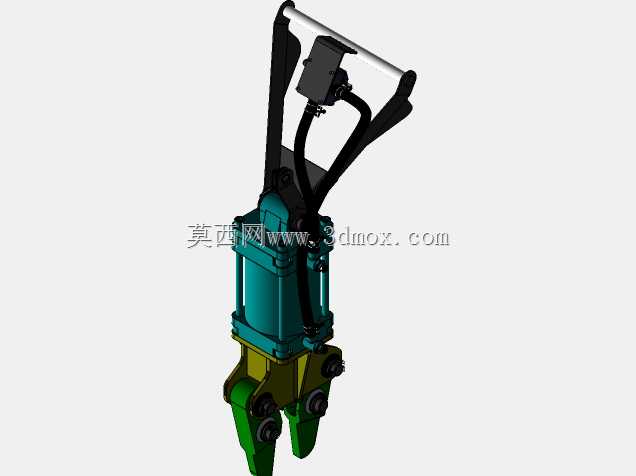

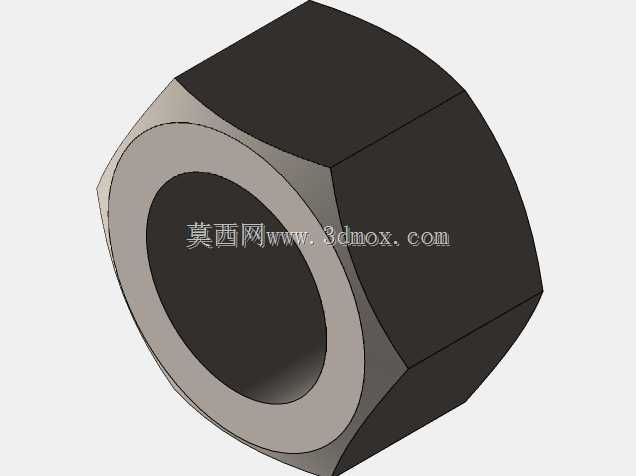

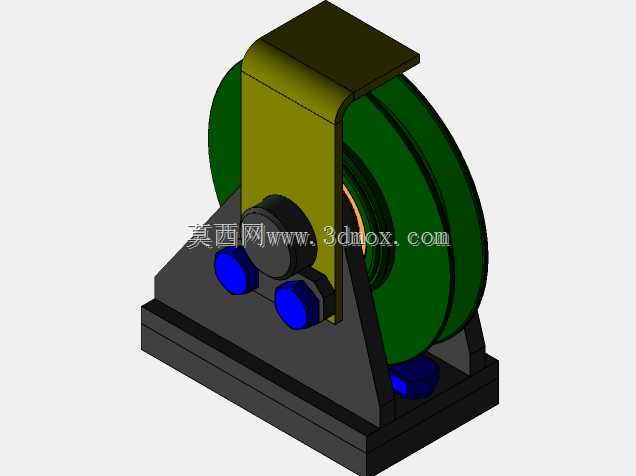

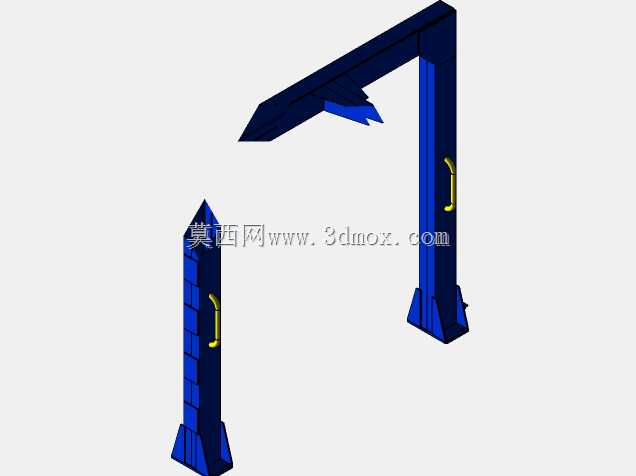

　　从功能特性来看，这个框架结构没有多余的冗余设计，所有的连接部位都采用了可拆卸的螺栓连接加焊接定位的组合方式，后期如果需要调整工位布局，框架可以拆解后转运到新的工位重新组装，不需要整体切割报废，重复利用率能达到90%以上。框架的表面处理预留了喷塑的工艺余量，建模时所有的锐边都做了R2的圆角处理，避免后期安装使用过程中出现划伤操作人员的风险，同时圆角处理也能减少喷涂过程中的积漆问题，提升表面处理的成品质量。

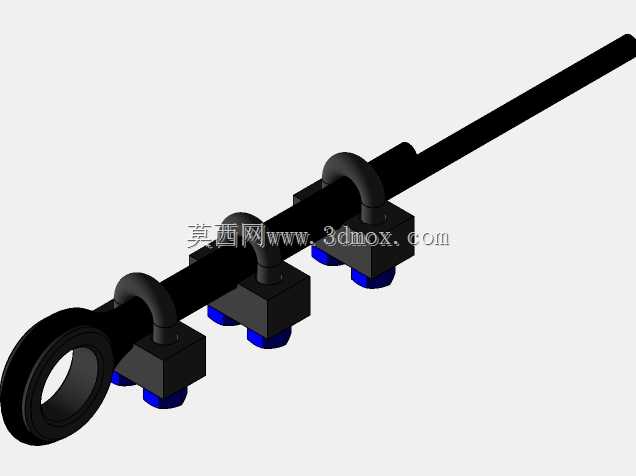

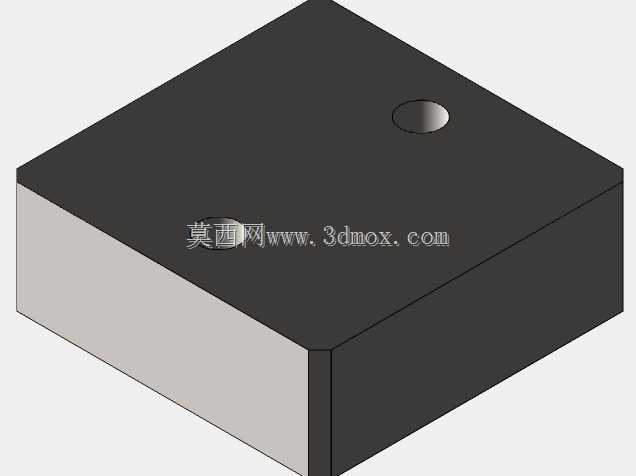

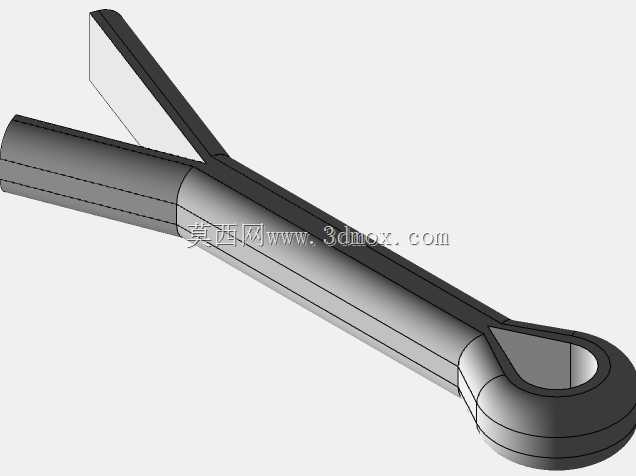

　　建模过程中特意对所有的安装配合面做了公差预留，立柱底部的安装板平面度控制在0.2mm以内，保证安装后立柱的垂直度偏差不超过千分之一，避免长期受力后出现侧倾的隐患。横梁与立柱的连接法兰面做了凹凸定位止口，组装时不需要反复调整对齐，只需要将止口卡入后拧紧紧固螺栓就能保证整体的形位公差，降低现场安装的调试难度。考虑到部分场景下需要在框架上挂载小型的电气控制盒，在立柱的侧面还预留了标准的电气安装孔位，孔位间距符合通用电气盒的安装尺寸，不需要现场二次开孔。

　　在结构强度校核阶段，针对横梁中部的最大挠度做了模拟验算，在额定承载150kg的工况下，横梁中部的下挠量控制在0.5mm以内，完全满足日常使用的刚度需求，不会因为挂载物件出现明显的形变。两侧立柱的抗侧向力也做了对应的模拟，在受到侧面100N的水平推力时，立柱顶部的位移量不超过1mm，不会出现框架晃动的问题。整个结构的重量控制在合理范围内，拆解后单个部件的重量不超过50kg，两名操作人员就能完成整体的组装和移位，不需要动用大型起重设备，适配车间内灵活调整工位布局的需求。

　　不同于常规的焊接式固定机架，这个门式框架在设计时就考虑了多场景适配性，除了车间工位使用外，调整部分安装尺寸后也可以作为小型设备的外围防护架、仓储区域的通道门框架使用，只需要更换对应尺寸的横梁和立柱，连接部位的结构可以通用，减少了后续衍生设计的重复工作量。建模时所有的特征都做了参数化关联，调整跨距或者高度参数时，对应的加强筋、安装孔位、连接法兰的尺寸都会自动更新，不需要逐个特征修改，能大幅提升同系列不同规格产品的设计效率。
