弹性膜片式联轴器传动连接结构

　　这类膜片式联轴器在工业传动场景里的应用覆盖范围极广，从常规的伺服电机输出端连接、精密机床进给轴传动，到风机、水泵类旋转设备的动力衔接，甚至部分有一定减振需求的轻工输送线动力端，都能见到这类结构的身影。它核心的作用是补偿两根被连接轴之间的相对偏移，不管是安装过程中产生的径向、角向偏差，还是设备运行升温后轴系热胀冷缩带来的轴向窜动，都能通过膜片组的弹性形变来抵消，不会像刚性联轴器那样一旦存在安装偏差就会在轴、轴承位置产生极大的附加载荷，大幅降低轴系部件的过早失效风险。

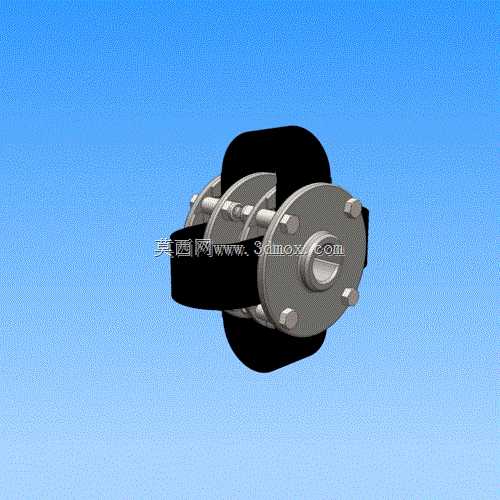

　　从结构功能上看，这套连接结构依靠两组对称布置的金属膜片作为弹性传力元件，膜片通过圆周均布的螺栓分别与两端的半联轴器夹紧固定，动力从主动端半联轴器输入后，通过螺栓将扭矩传递到膜片组，再经另一侧膜片和螺栓传递到从动端半联轴器，整个传力过程没有相对滑动、不需要额外润滑，也不存在橡胶弹性元件那种老化、温度耐受范围窄的问题，在有腐蚀、高低温的工况环境下适应性更强。和传统的弹性套柱销联轴器相比，它的扭转刚度更高，传动响应速度快，没有传动间隙，尤其适合对传动精度有要求的伺服传动场景，不会因为弹性元件的滞后性影响位置控制精度。

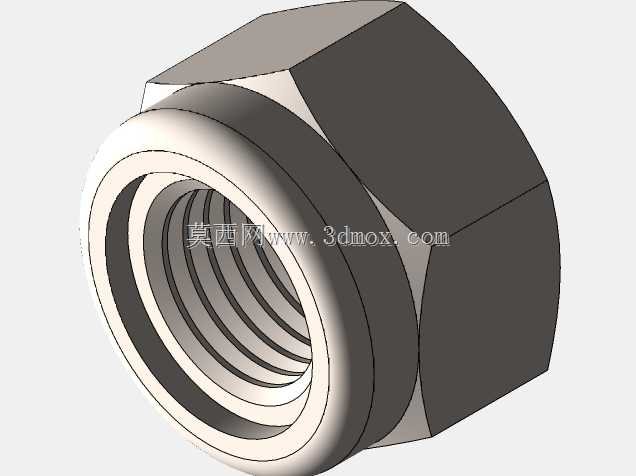

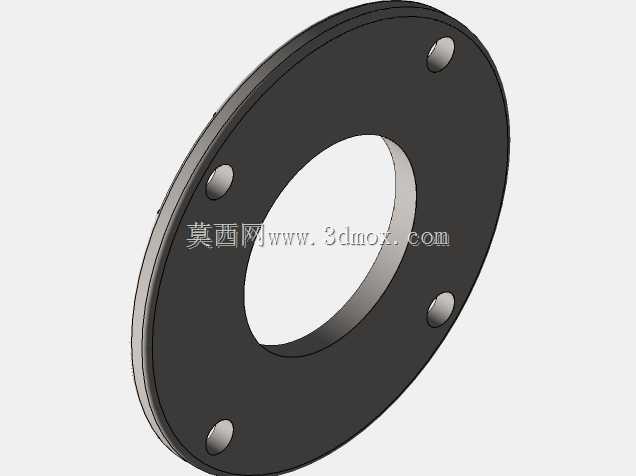

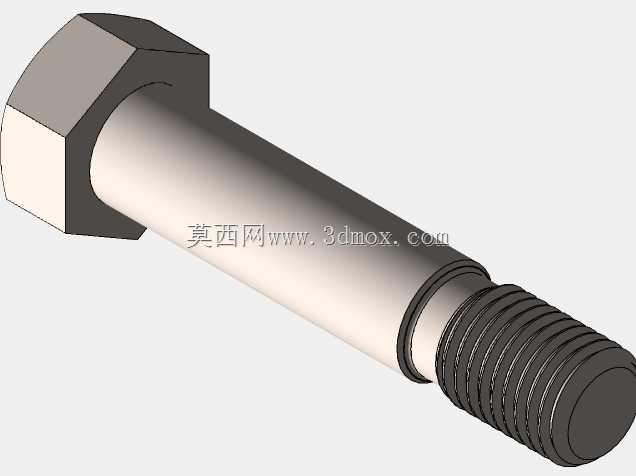

　　做这套结构的三维设计时，首先要明确的是安装边界的约束：两端半联轴器的轴孔直径要匹配被连接轴的轴径，键槽尺寸符合对应轴径的标准规范，保证扭矩传递的可靠性；半联轴器的法兰外径、螺栓分布圆直径要和安装空间的径向尺寸匹配，避免和周边的设备护罩、机架结构产生干涉。膜片的厚度、叠片数量是设计的核心参数，需要根据所需传递的额定扭矩、允许的最大补偿偏移量来计算确定，叠片数量太少会导致补偿能力不足、膜片应力过大容易断裂，叠片过多则会降低扭转刚度，影响传动精度。螺栓的预紧力也需要严格控制，预紧力不足会导致膜片和法兰面之间出现滑移磨损，预紧力过大则可能压溃膜片表面，产生初始应力集中点，缩短膜片的疲劳寿命。

　　实际选型应用时，还要注意安装时的对中偏差不能超过产品允许的最大补偿量，虽然膜片本身具备偏移补偿能力，但过大的初始偏差会让膜片在运行过程中长期处于大形变状态，交变应力的幅值会大幅升高，直接缩短膜片的疲劳使用寿命。另外这类联轴器的膜片通常采用不锈钢材质制作，本身具备不错的防锈和抗疲劳性能，但在有强冲击载荷的工况下，还是需要核算冲击扭矩是否在联轴器的最大承受范围内，避免瞬时过载导致膜片撕裂、螺栓断裂，造成传动中断。在日常的设备维护中，这类结构几乎不需要额外的保养，只需要定期检查螺栓的预紧状态、观察膜片表面是否有裂纹或者形变异常即可，维护成本远低于需要定期润滑、更换弹性元件的其他联轴器类型。

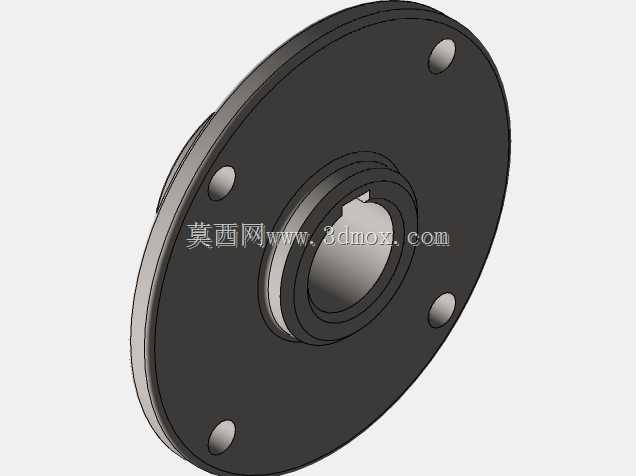

　　从安装尺寸的适配性来说，这类联轴器的轴向尺寸紧凑，不需要像鼓形齿式联轴器那样预留较大的轴向安装空间，在一些安装空间局促的小型设备传动布局里优势非常明显。两端半联轴器的轴孔可以根据实际需求做成圆柱孔带键槽、锥孔带锁紧盘等不同形式，适配不同的轴端固定方式，不管是普通电机的光轴带键连接，还是伺服电机的锥轴锁紧连接，都能找到对应的适配结构。在做三维建模的时候，要特别注意膜片组和法兰贴合面的位置关系，螺栓穿过膜片的通孔位置要和法兰上的螺纹孔精准对齐，膜片在自由状态下的平面度要符合设计要求，避免建模时出现膜片扭曲、螺栓错位的问题，保证后续生成工程图时尺寸标注准确，能够直接指导生产加工和装配。
