设备用折弯成型金属安装面板结构

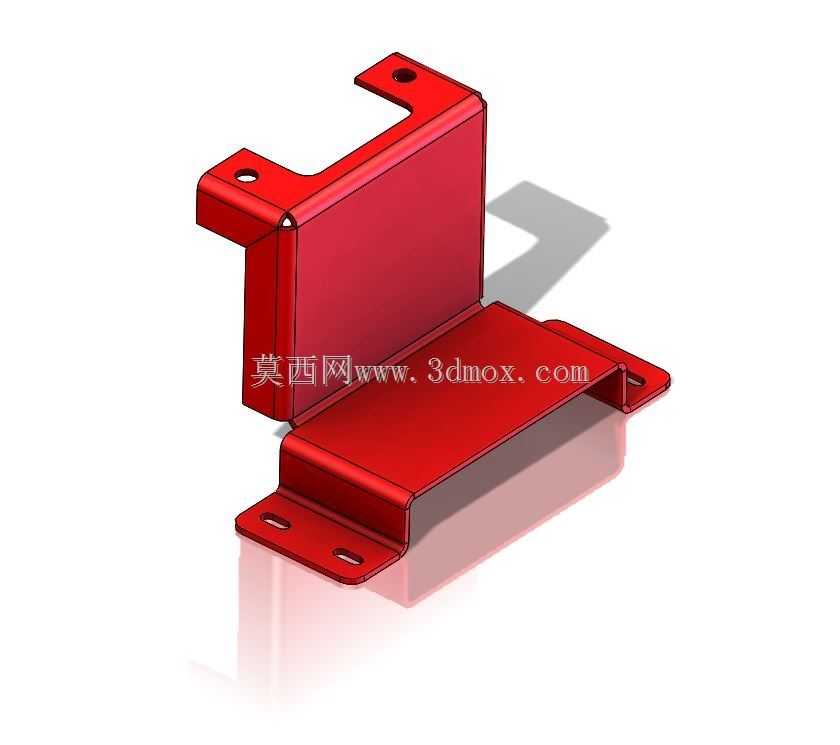

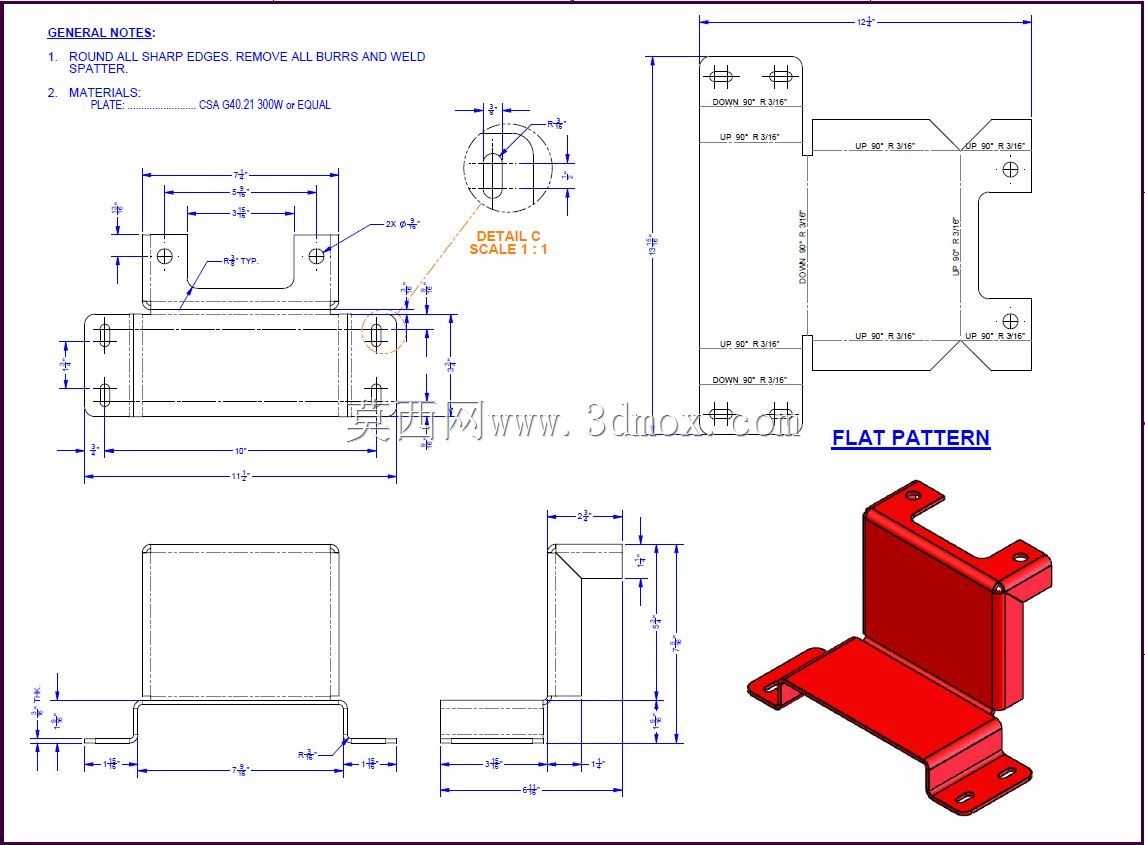

　　这类折弯成型的金属面板，多应用在中小型工业设备的外侧安装位，承担元器件固定、外部防护、结构衔接的多重作用，常见于小型电控单元、传感模块集成组件、桌面型工业设备的侧装支撑结构中，区别于平面装饰面板，该类结构件需要同时兼顾安装定位精度、结构抗形变能力与装配兼容性。从结构设计逻辑来看，该件采用单块金属板材折弯成型，无额外焊接拼接结构，所有弯折处均做了圆角过渡处理，从工程图的通用要求可以看到，所有锐边都做了倒钝处理，去除毛刺与焊渣，避免装配过程中划伤操作人员或是破坏线缆绝缘层，板材选用常规冷轧钢板，成型后可根据使用场景做喷塑、镀锌等表面处理，适配不同工况的防腐蚀、耐磨需求。展开图的尺寸标注覆盖了每一段折弯边的长度、弯折高度、

　　安装孔位的定位尺寸，所有安装孔均采用圆孔设计，适配标准螺栓紧固件，孔位的位置度公差控制在常规钣金加工的允许范围内，无需高精度机加工即可完成生产，有效控制加工成本。从安装边界来看，该件底部带有两个向外延伸的折边，每个折边上预留两个安装孔，可直接固定在设备的框架型材或是安装底板上，上部的立式折边用于固定需要竖向安装的元器件，侧边的缺口结构是为了避让设备内部的走线或是相邻构件的突出部分，避免装配时出现干涉。设计过程中优先考虑了钣金加工的工艺性，所有折弯内角均匹配板材厚度对应的最小折弯半径，避免折弯处出现开裂或是回弹超差的问题，局部放大的细节标注明确了小孔的加工精度要求，确保紧固件可以顺利穿过无需二次扩孔。在实际设备运行过程中，

　　该类面板不仅作为安装载体，还可以对内侧的元器件起到一定的防护作用，阻挡外部的粉尘、碎屑直接接触元器件表面，同时金属材质的结构可以提供一定的电磁屏蔽效果，降低外界电磁信号对内侧电控元件的干扰。结构的受力分布经过优化，底部的安装折边承担整体的承重，竖向的加强折边提升了整体结构的刚性，即使在元器件重量较大的情况下，也不会出现明显的形变，保证安装位置的长期稳定性。不同于定制化的大型设备护板，这类中小型面板的通用性较强，可适配多种同安装尺寸的设备单元，在批量设备生产中可以作为标准件储备，减少重复设计的工作量，加工时可采用常规数控冲床下料、数控折弯机成型的工艺路线，无需特殊工装夹具，生产效率高，单件加工周期短，适合中小批量的生产需求。

　　细节处的缺口设计同时兼顾了走线功能，设备的连接线可以通过缺口位置排布，无需额外在面板上开孔走槽，简化了装配流程，装配时操作人员可以先将元器件固定在面板上，再整体将面板固定到设备主体上，提升装配效率，后期维护时也可以直接将面板整体拆下，无需逐个拆卸元器件，降低维护的操作难度。
