钣金折弯类定制安装固定支架结构

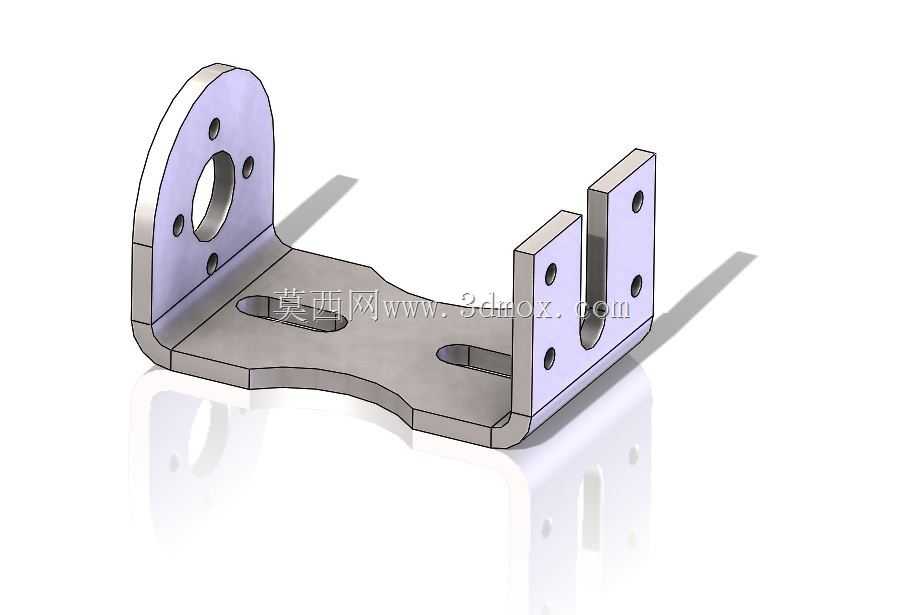

　　这类定制安装支架多应用在工业设备内部的元器件挂载、生产线旁的辅助构件固定、小型动力单元的安装定位场景中，区别于标准型材拼接的支架，这类一体折弯成型的钣金件能在有限安装空间内实现多方向的连接固定，减少零散紧固件的使用量，降低装配环节的累计误差。从结构形式来看，该支架采用单块钣金裁切后折弯成型，展开状态下预留了多组不同规格的安装孔位，其中一侧的U型开口槽用于快速卡装定位，无需完全拆卸紧固件即可完成支架的拆装调整，适配现场安装时的位置微调需求；另一侧的圆形安装端带多组环形分布的通孔，可适配不同角度的安装朝向，满足被固定件的角度调整要求，中间的腰型孔则用于跨距存在公差的安装面适配，抵消安装基座的加工误差。

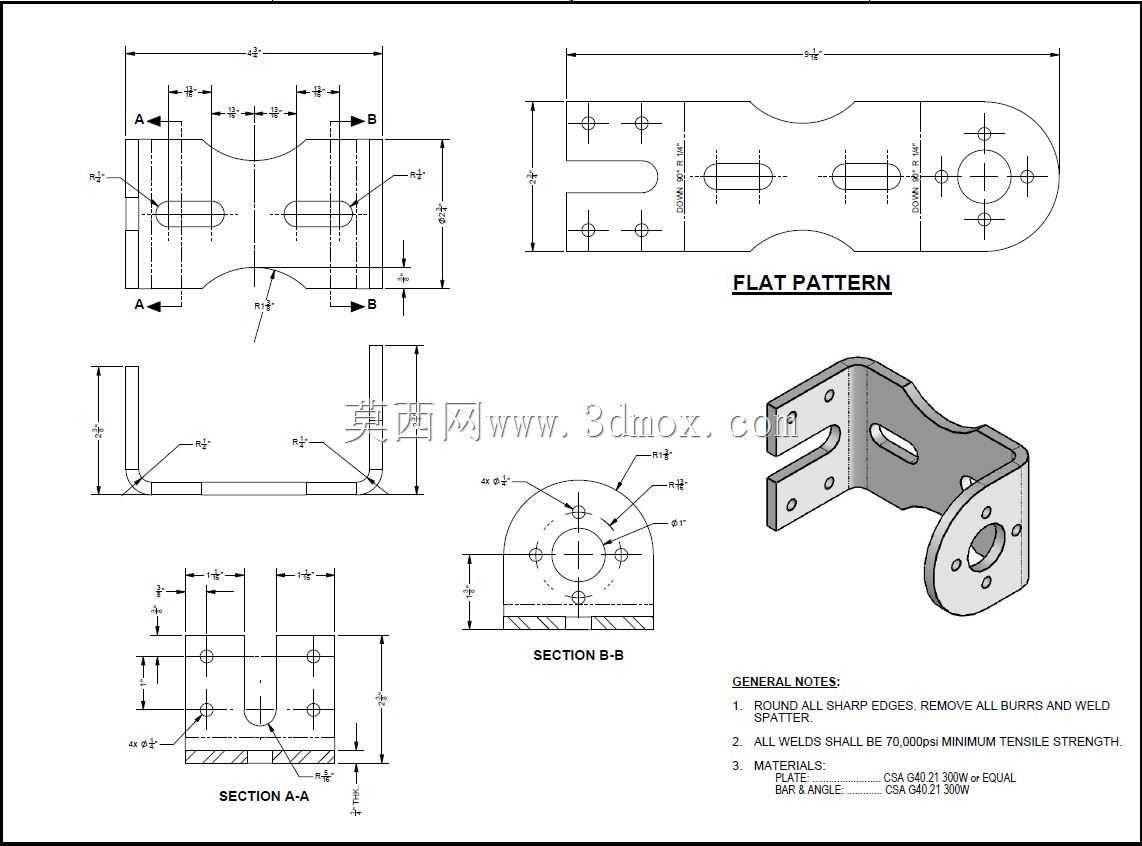

　　设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边都预留了足够的折弯避空距离，避免折弯时出现孔位拉扯变形的问题，所有锐边都做了倒钝处理，既避免装配过程中划伤操作人员，也能减少应力集中导致的钣金开裂风险。从安装边界来看，支架的折弯高度控制在常规钣金折弯设备的加工行程范围内，展开后的板材尺寸适配常规钣金裁切的幅面，无需额外拼接板材，能有效控制加工成本。不同视图的尺寸标注覆盖了安装孔的中心距、折弯边的高度、孔位到边缘的安全距离，其中安装孔的孔径适配常用的螺栓规格，无需额外扩孔即可完成装配。焊接相关的工艺要求明确了焊缝的最小抗拉强度，避免支架在受振动载荷的场景下出现焊缝开裂的问题，材料选用常用的冷轧钢板，表面可根据使用场景做镀锌、

　　喷塑处理，适配不同的防腐要求。这类支架在实际使用中，往往需要匹配被安装件的重心位置，折弯后的立边高度经过核算，能保证被固定件安装后不会与安装基面发生干涉，同时支架的整体刚度经过校核，在额定挂载重量下不会出现明显的形变，保证被固定件的位置精度。对于需要经常拆装维护的场景，U型槽的设计能大幅缩短维护时间，无需将所有螺栓完全拧下即可将支架连同被固定件一同取下，维护完成后卡入槽位拧紧螺栓即可完成复位。多组不同方向的安装面让单个支架就能实现多个方向的连接需求，替代了原本需要多个角件拼接的结构，减少了整体结构的零件数量，也降低了装配环节的复杂度。在实际选型应用时，需要核对安装基面的孔位分布与支架展开图上的固定孔位是否匹配，同时确认被固定件的安装孔距与支架圆形端的孔位分布是否适配，若存在小范围的孔位偏差，可利用中间的腰型孔进行调整，无需重新加工支架。
